103
Türk
çe
Fatal1ty H87 Performance Serisi

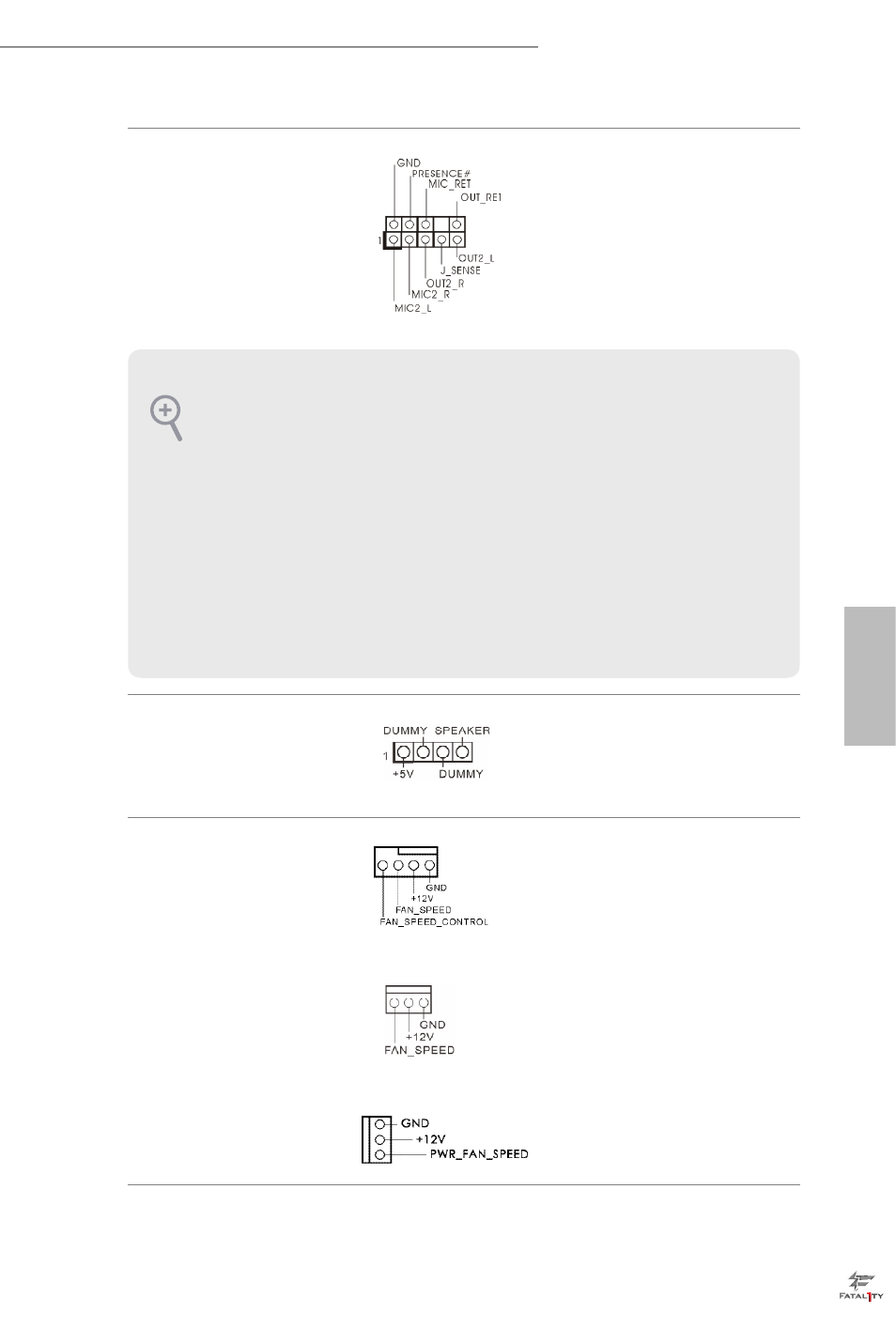

Ön Panel Ses Bağlantısı
(9-pin HD_AUDIO1)
(bkz. sf.1, No. 24) Bu bağlantı, ses aygıt-
larının ön ses paneline
bağlanması içindir.
Kasa Hoparlör Bağlantısı
(4-pin SPEAKER1)
(bkz sf.1, No. 10) Lütfen kasa hoparlörünü
bu bağlantıya takın.
Kasa ve Güç Fanı
Bağlayıcıları
(4-pin CHA_FAN1)
(bkz sf.1, No. 17)
(3-pin CHA_FAN2)
(bkz sf.1, No. 27)
(3-pin CHA_FAN3)
(bkz sf.1, No. 26)
(3-pin PWR_FAN1)
(bkz sf.1, No. 7)
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pinine bağlayın.
1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün
çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi
gerekmektedir. Sisteminizi kurarken, lütfen kılavuzumuzdaki talimatlar ile kasa
kılavuzundaki talimatları izleyin.
2. Bir AC’97 ses paneli kullanıyorsanız, lütfen bu paneli aşağıdaki adımları izleyerek
ön panel ses bağlantısına takın:
A. Mic_IN (MIC)'i MIC2_L'ye bağlayın.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye bağlayın.
C. Topraklamayı (GND) Topraklamaya (GND) bağlayın.
D. MIC_RET ve OUT_RET, yalnızca HD ses paneli içindir. Bunları AC'97 ses
panelinden bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için Realtek Denetim panelinde yer alan "FrontMic
(Ön Mikrofon)" Sekmesine tıklayın ve "Recording Volume (Kayıt Sesi Düzeyi)"
değerini ayarlayın.
