59
Italiano
Serie Fatal1ty H87 Performance

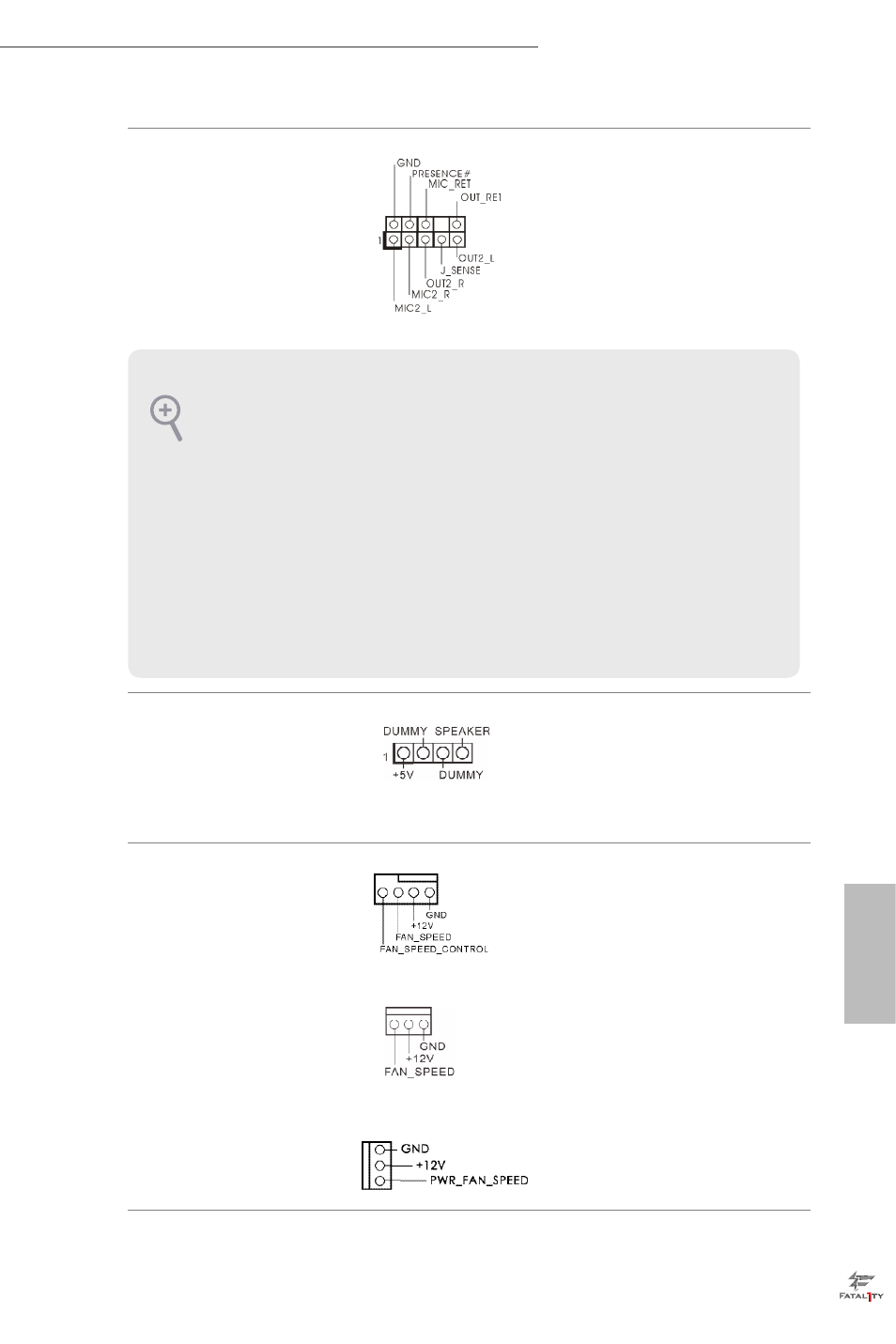

Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 24) Questo header serve a
collegare i dispositivi audio
al pannello audio anteriore.
Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 10) Collegare l'altoparlante del-
lo chassis a questo header.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 17)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 27)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 26)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 7)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il filo nero al pin di terra.
1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello
sullo chassis deve supportare HDA per funzionare correttamente. Seguire le
istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il
sistema.
2. Se si utilizza un pannello audio AC’97, installarlo sull'header audio del pannello
anteriore seguendo le fasi di seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è neces-
sario collegarli per il pannello audio AC’97.
E. Per attivare il microfono anteriore, andare alla scheda “MicAnt” nel pannello di
controllo Realtek e regolare il “Volume di registrazione”.
