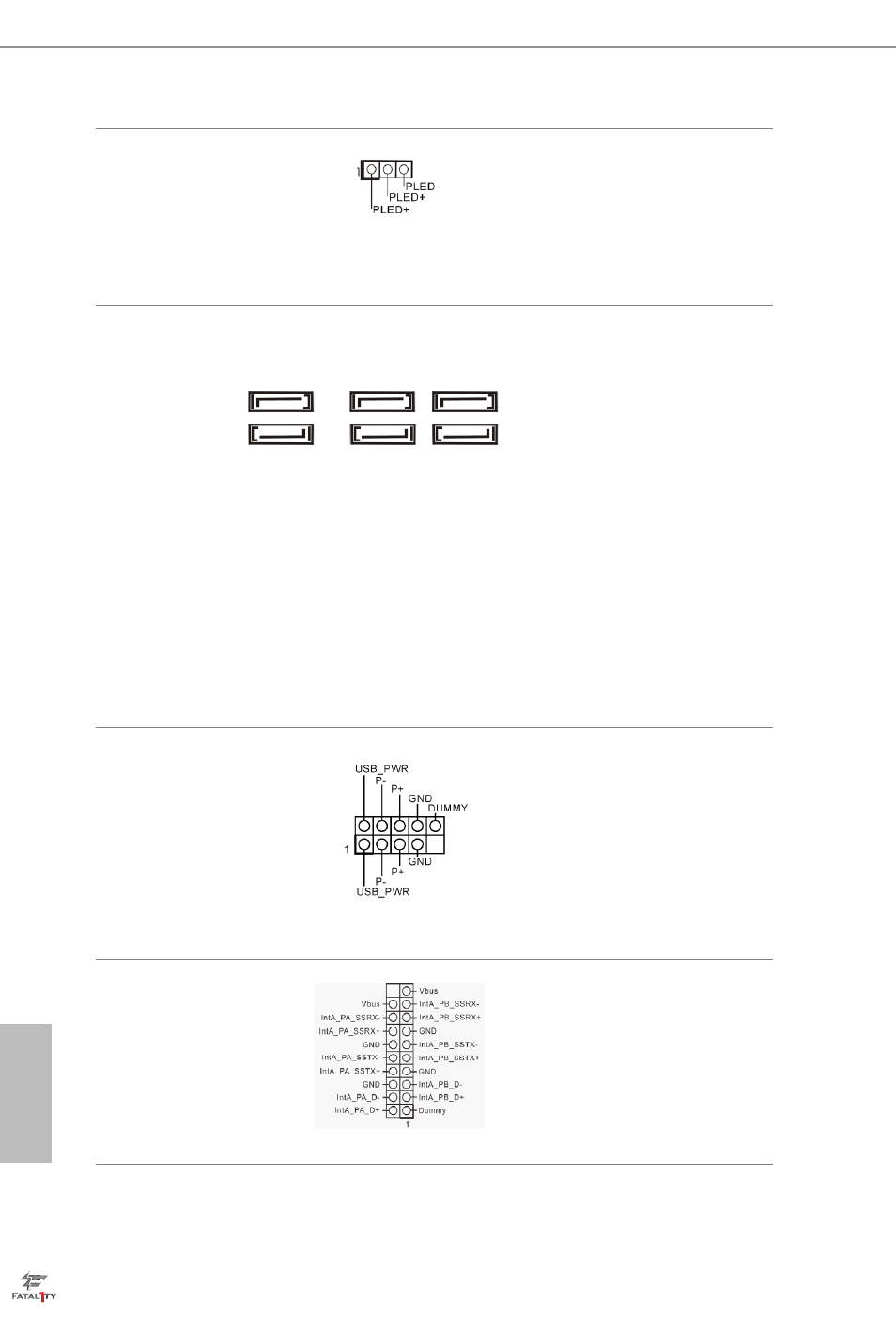

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 1, Nr. 9) Bitte verbinden Sie die
Betrieb-LED des Gehäuses
zur Anzeige des System-
betriebsstatus mit dieser
Stiftleiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 12)
(SATA3_1:
siehe S. 1, Nr. 13)
(SATA3_2:
siehe S. 1, Nr. 15)
(SATA3_3:
siehe S. 1, Nr. 14)
(SATA3_4:
siehe S. 1, Nr. 19)
(SATA3_5:
siehe S. 1, Nr. 18) Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB4_5)
(siehe S. 1, Nr. 20)
(9-polig, USB6_7)
(siehe S. 1, Nr. 21) Neben vier USB 2.0-Ports
an der E/A-Blende befin-
den sich zwei Stiftleisten
an diesem Motherboard.
Jede USB 2.0-Stiftleiste
kann zwei Ports unterstüt-
zen.
USB 3.0-Stiftleisten
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 8) Neben vier USB 3.0-Ports
an der E/A-Blende befindet
sich eine Stiftleiste an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
SATA3_0 SATA3_4 SATA3_2
SATA3_1 SATA3_5 SATA3_3
