85
Español
Fatal1ty Z87 Professional Series
85

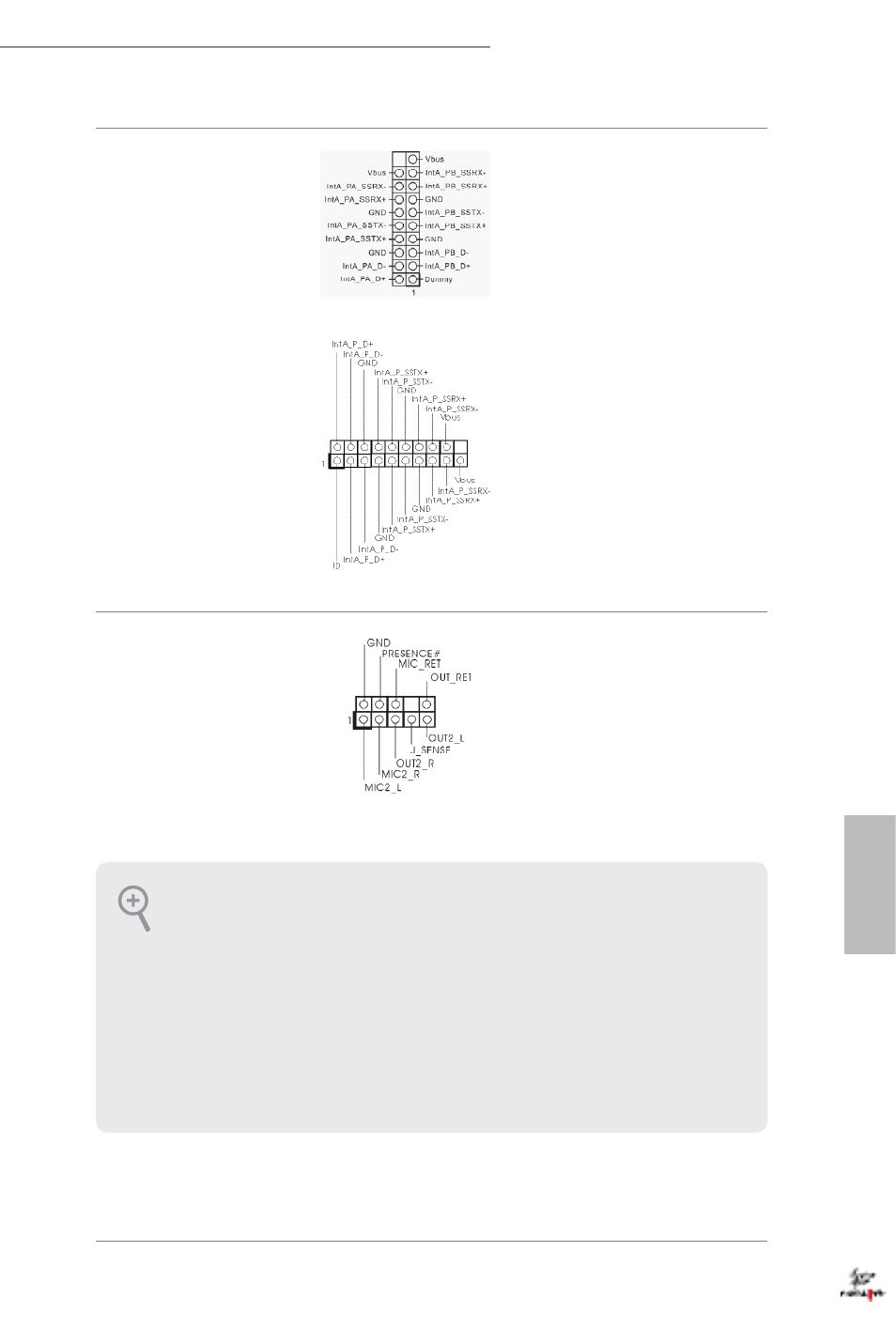

Cabezales USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 8)
(USB3_6_7 de 19 pines)
(consulte la pág.1, N.º 24)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 3.0 admite
dos puertos.
Cabezal de audio del
panel frontal
(HD_AUDIO1 de 9 pines)
(consulte la pág.1, N.º 29) Este cabezal se utiliza
para conectar dispositivos
de audio al panel de audio
frontal.
1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor
de conectores, sin embargo, el cable del panel del chasis deberá ser compatible con
HDA para que pueda funcionar correctamente. Siga las instrucciones que se indican
en nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel fron-
tal siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC’97.
