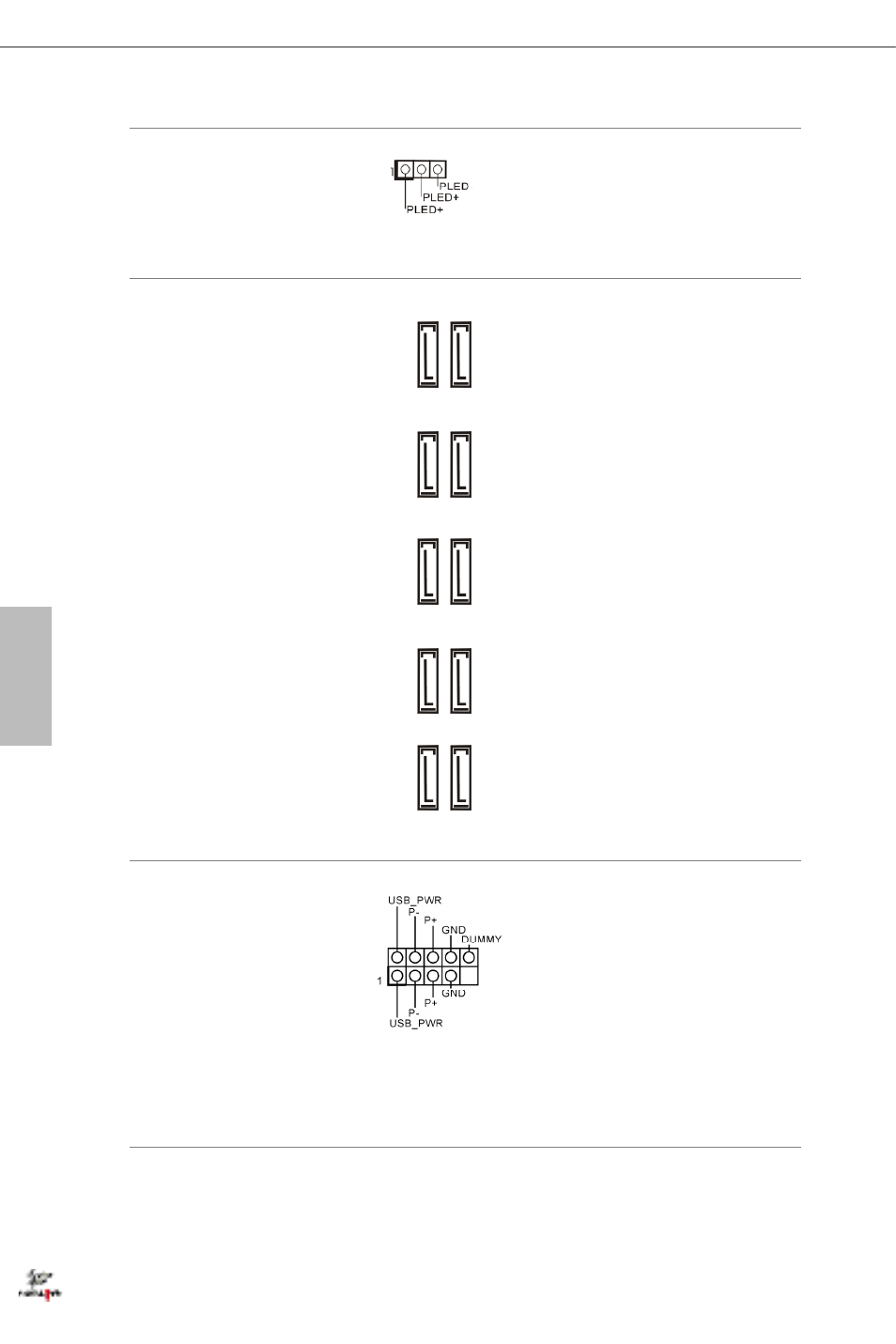

Güç LED Bağlantısı
(3-pin PLED1)
(bkz. sf.1, No. 18) Sistemin güç durumunun
belirtilmesi için lütfen güç
LED'ini bu bağlantıya
takın.
Seri ATA3 Bağlayıcıları
(SATA3_0_1:
bkz. sf.1, No. 11)
(SATA3_2_3:
bkz. sf.1, No. 12)
(SATA3_4_5:
bkz. sf.1, No. 13)
(SATA3_A1_A2:
bkz. sf.1, No. 10)
(SATA3_A3_A4:
bkz. sf.1, No. 9) Bu on SATA3 bağlayıcısı,
veri aktarım hızı 6,0 Gb/
sn'ye kadar olan dahili
depolama aygıtları için
tasarlanmış SATA veri
kablolarını destekler.
Arka I/O üzerindeki
eSATA bağlantı noktası
bağlı durumdaysa,
dahili SATA3_A4
çalışmayacaktır.
Başlatma süresini en
aza indirmek için,
çalıştırılabilir aygıtlar için
Intel® Z87 SATA bağlantı
noktalarını (SATA3_0)
kullanın
USB 2.0 Bağlantıları
(9-pin USB4_5)
(bkz. sf.1, No. 22)
(9-pin USB6_7)
(bkz. sf.1, No. 23) Bu anakart üzerinde,
I/O paneli üzerindeki
dört USB 2.0 bağlantı
noktasının yanı sıra,
iki adet bağlantı
bulunmaktadır. Her
USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A3_A4
SA
TA3_A1_A2
