184
繁體中文

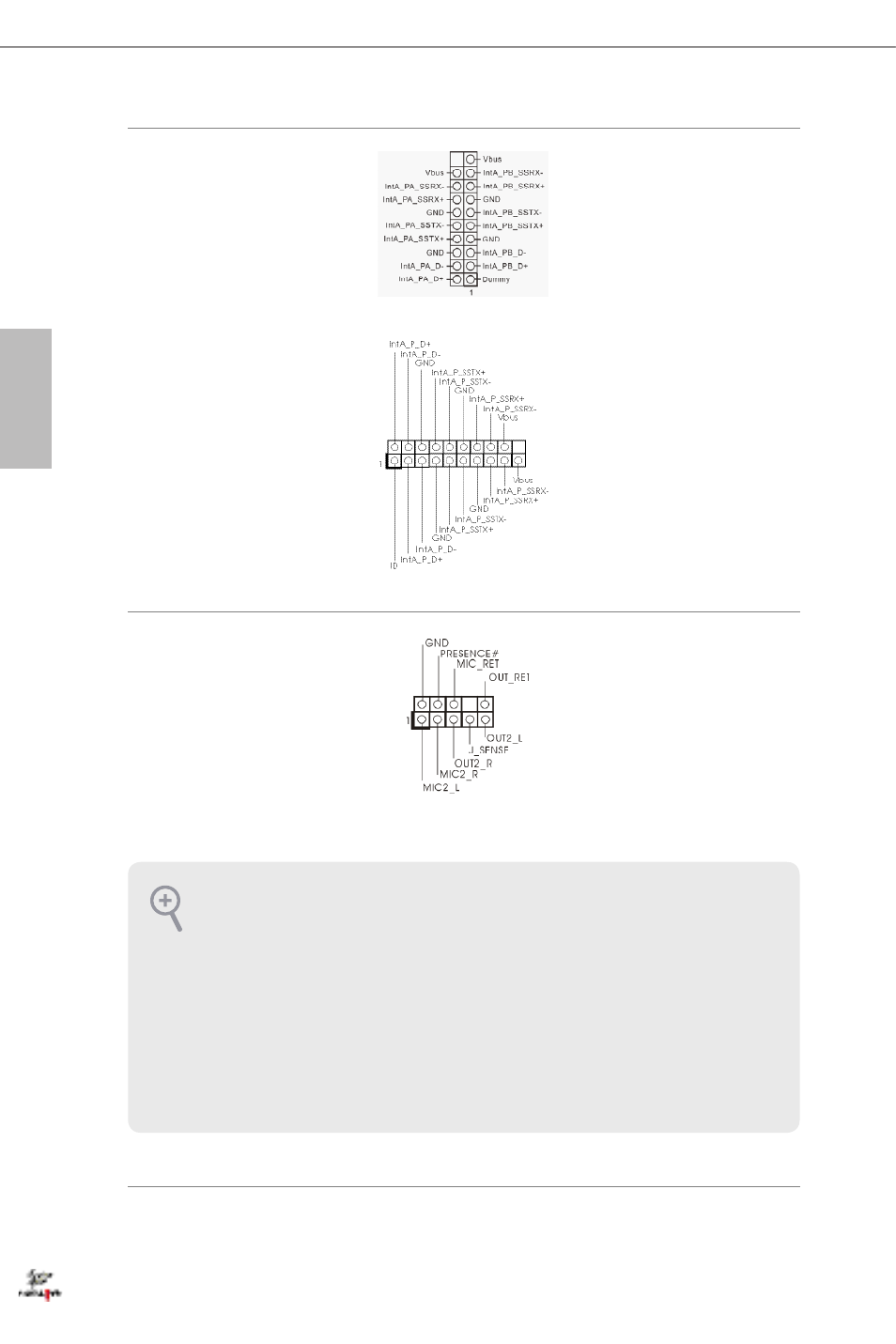

USB 3.0 排針
(19-pin USB3_4_5)
（請參閱第
1 頁，編號 8）
(19-pin USB3_6_7)
（請參閱第
1 頁，編號 24）
除了 I/O 面板上的四
個 USB 3.0 連接埠外，
在本主機板上還有另
外兩組排針。各
USB
3.0 排針皆可支援兩
個連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第
1 頁，編號 29）
本排針適用於連接音
訊裝置至前面板音訊。
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面
板上連接。
