99
Ру
сский
Серия Fatal1ty Z87 Professional
99

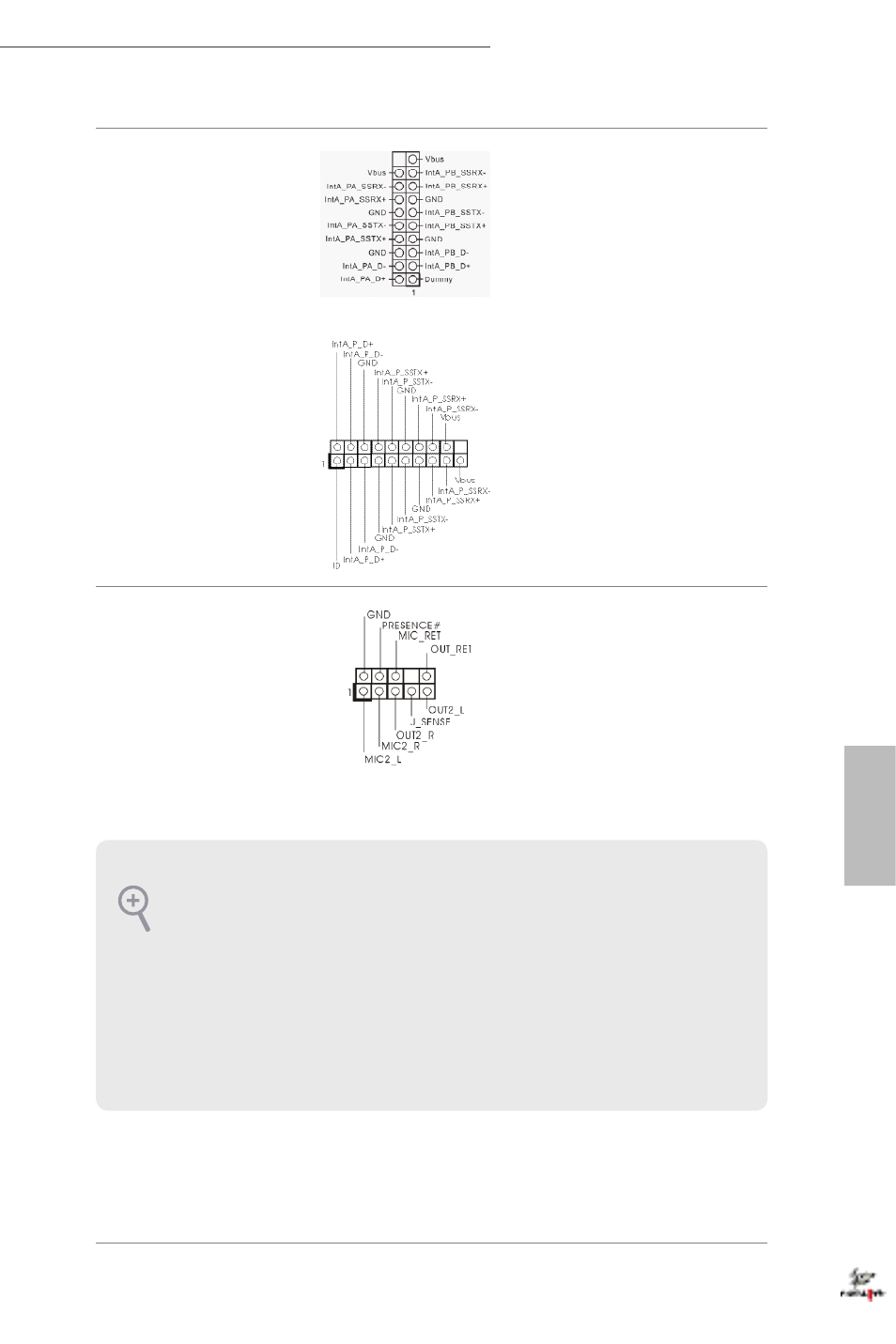

Колодки USB 3.0.
(19-контактная,
USB3_4_5)
(См. стр. 1, № 8)
(19-контактная,USB3_6_7)
(См. стр. 1, № 24)
Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть две
колодки. Каждая
колодка USB 3.0 может
поддерживать два
порта.
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 29) Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели
корпуса поддерживал передачу сигналов HDA. Инструкции по установке
системы см. в этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC’97 подключите ее к аудиоколодке
передней панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC’97 их подключать
не нужно.
