197
Bahasa I
ndonesia
Fatal1ty Z87 Professional Series
197

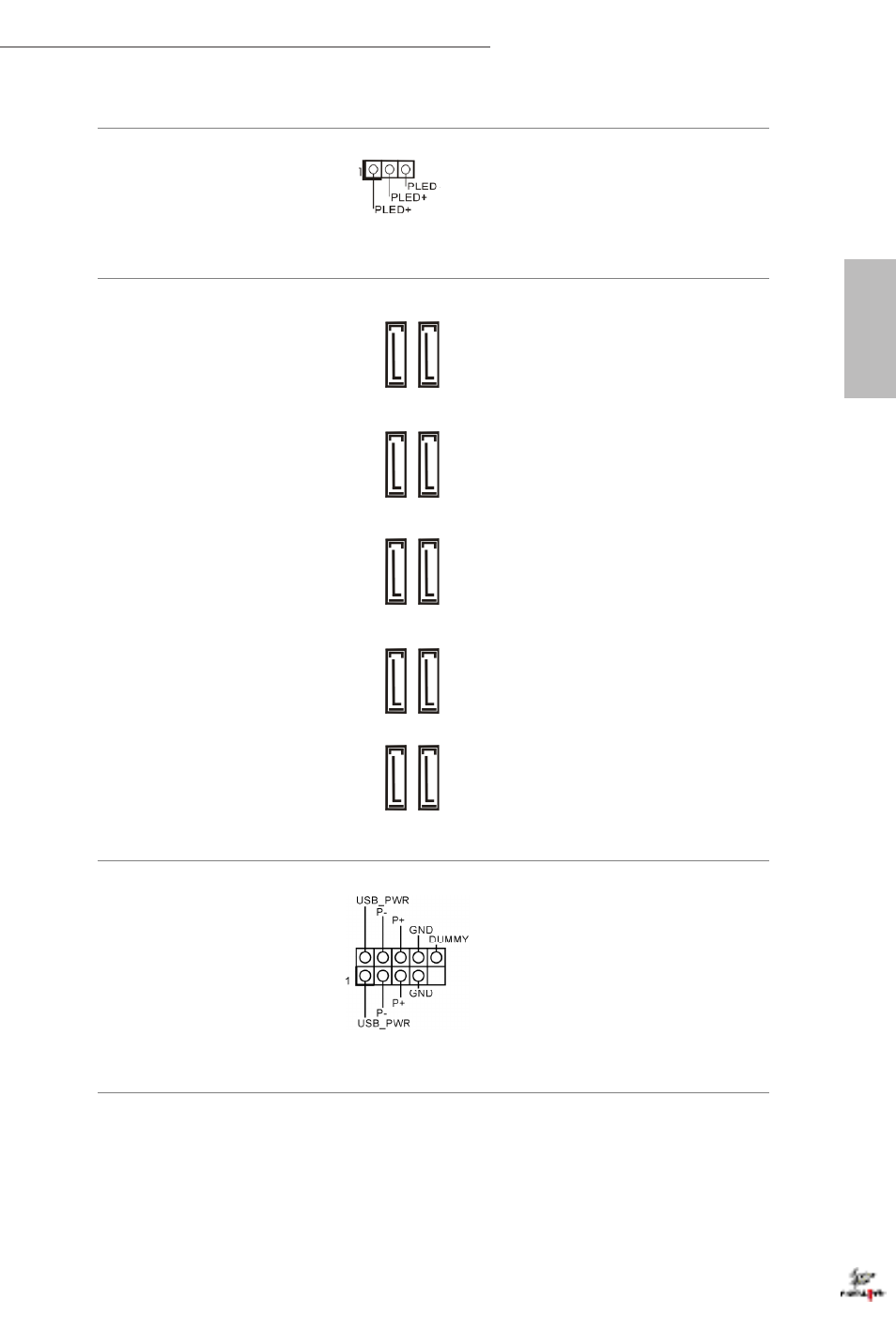

Header LED Daya
(PLED1 3-pin)
(lihat hal. 1, No. 18) Sambungkan LED daya
chassis ke header ini untuk
menunjukkan status daya
sistem.
Konektor Serial ATA3
(SATA3_0_1:
lihat hal. 1, No. 11)
(SATA3_2_3:
lihat hal. 1, No. 12)
(SATA3_4_5:
lihat hal. 1, No. 13)
(SATA3_A1_A2:
lihat hal. 1, No. 10)
(SATA3_A3_A4:
lihat hal. 1, No. 9) Kesepuluh konektor
SATA3 ini mendukung
kabel data SATA untuk
perangkat penyimpanan
internal dengan kecepatan
transfer data hingga 6,0
Gb/s. Jika port eSATA
pada I/O belakang telah
tersambung, maka
SATA3_A4 internal tidak
akan berfungsi.
Untuk meminimalkan
waktu boot, gunakan
port Intel® Z87 SATA
(SATA3_0) untuk
perangkat Anda yang
dapat di-boot.
Header USB 2.0
(USB4_5 9-pin)
(lihat hal. 1, No. 22)
(USB6_7 9-pin)
(lihat hal. 1, No. 23) Selain empat port USB
2.0 pada panel I/O,
terdapat dua header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dua
port.
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A3_A4
SA
TA3_A1_A2
