56
Français

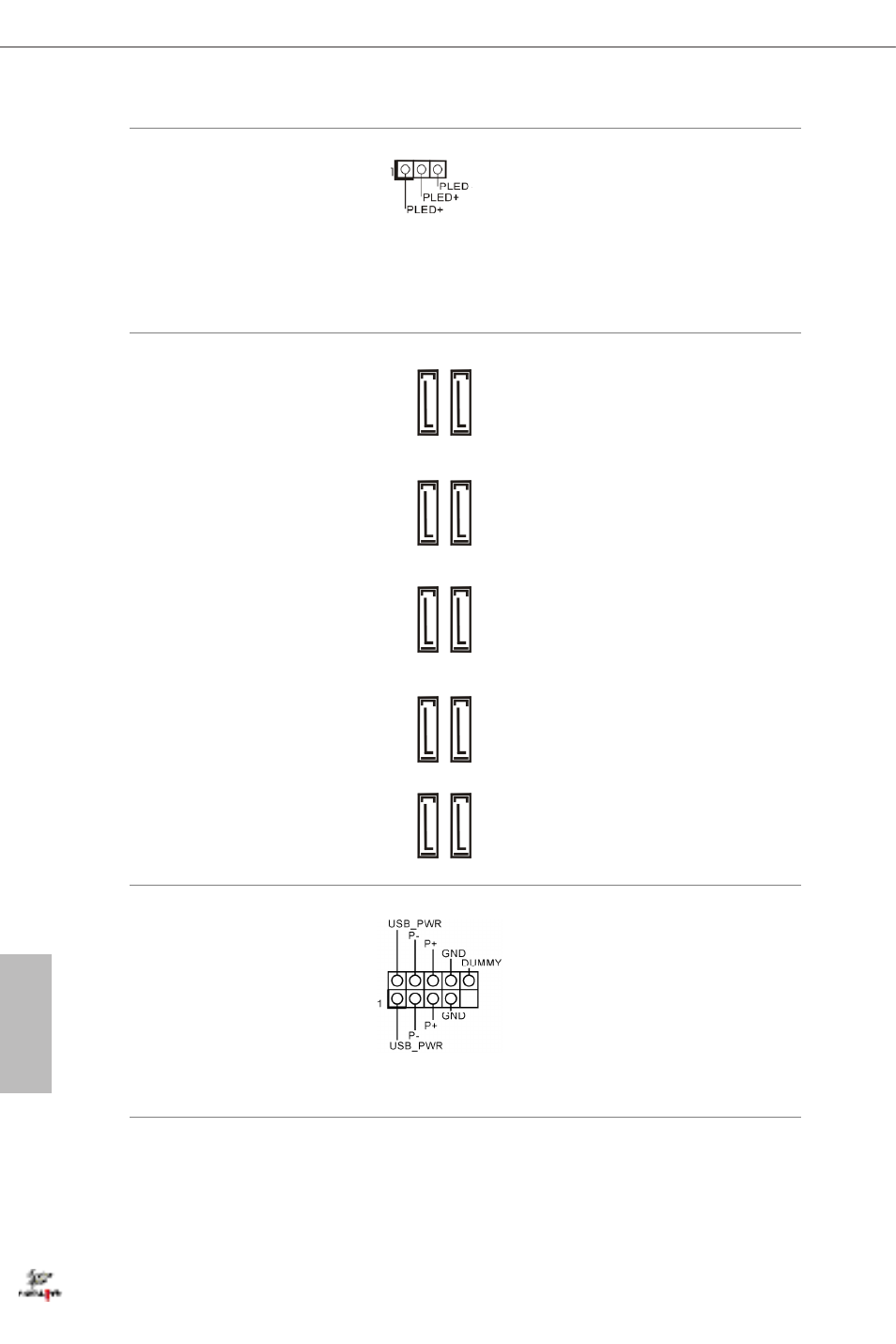

Embase LED
d’alimentation
(PLED1 à 3 broches)
(voir p.1, No. 18) Veuillez brancher le
LED d’alimentation
du châssis sur cette
embase pour indiquer
l’état d’alimentation du
système.
Connecteurs Serial ATA3
(SATA3_0_1:
voir p.1, No. 11)
(SATA3_2_3:
(voir p.1, No. 12)
(SATA3_4_5:
(voir p.1, No. 13)
(SATA3_A1_A2:
voir p.1, No. 10)
(SATA3_A3_A4:
voir p.1, No. 9) Ces dix connecteurs
SATA3 sont compatibles
avec les câbles de données
SATA pour les appareils
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s.
Si le port eSATA sur le
panneau E/S arrière a été
connecté, le SATA3_A4
interne ne fonctionnera
pas.
Pour minimiser le temps
au démarrage, utilisez les
ports Intel® Z87 SATA
(SATA3_0) pour vos
appareils démarrables.
Embases USB 2.0
(USB4_5 à 9 broches)
(voir p.1, No. 22)
(USB6_7 à 9 broches)
(voir p.1, No. 23) En plus des quatre ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embases.
Chaque embase USB 2.0
peut prendre en charge
deux ports.
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A3_A4
SA
TA3_A1_A2
