Español – ASRock Fatal1ty Z87 Professional User Manual
Page 88

84
Español

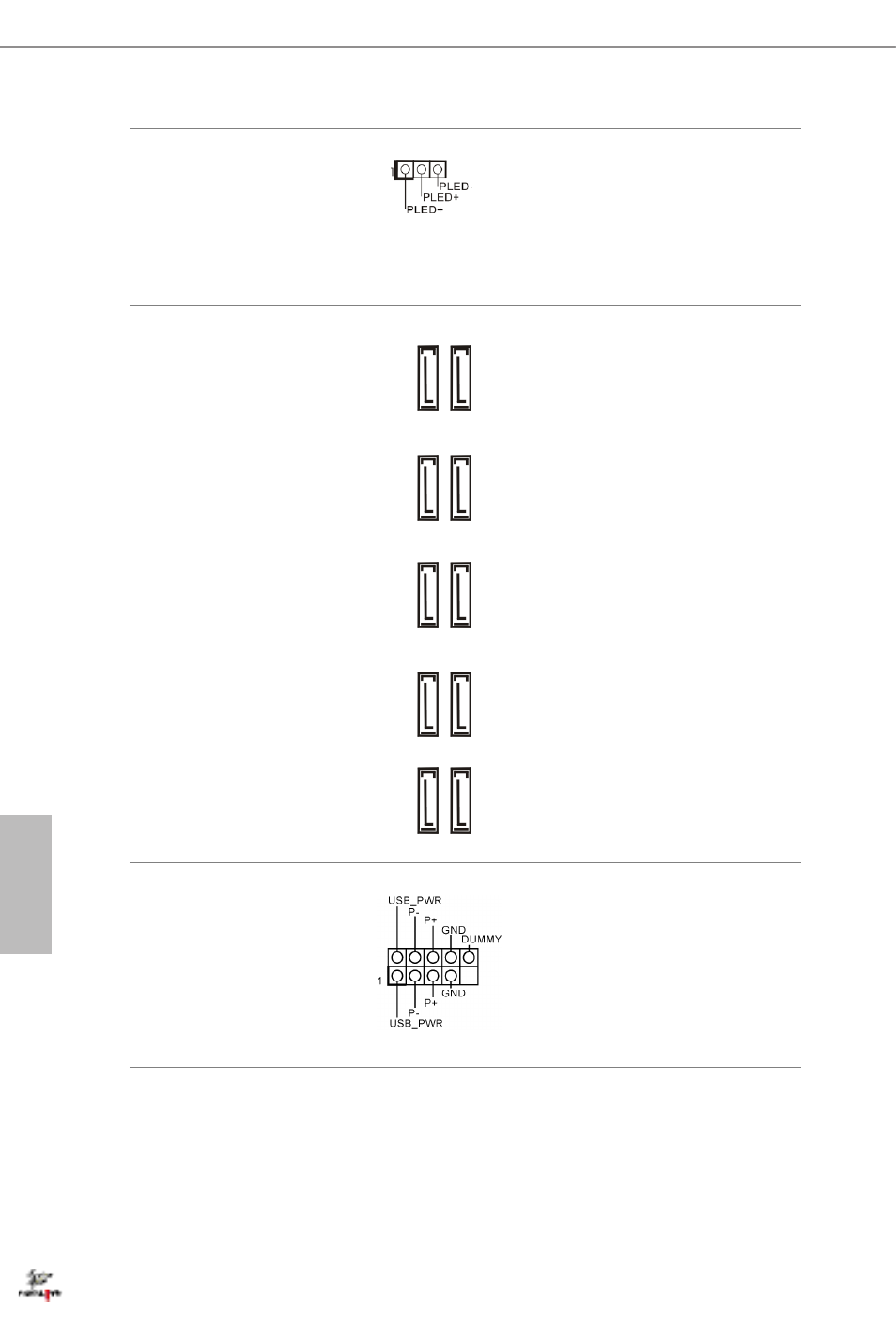

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 18)
Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
Conectores Serie ATA3
(SATA3_0_1:
consulte la pág.1, N.º 11)
(SATA3_2_3:
consulte la pág.1, N.º 12)
(SATA3_4_5:
consulte la pág.1, N.º 13)
(SATA3_A1_A2:
consulte la pág.1, N.º 10)
(SATA3_A3_A4:
consulte la pág.1, N.º 9)
Estos diez conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos
de hasta 6,0 Gb/s. Si se
ha conectado el puerto
eSATA en el panel trasero
I/O, no funcionará el
puerto interno SATA3_
A4.
Para reducir el tiempo
de arranque, utilice
puertos SATA Z87 de
Intel® (SATA3_0) con sus
dispositivos de arranque.
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 22)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 23)
Además de cuatro puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
SA
TA3_0_1
SA
TA3_4_5
SA
TA3_2_3
SA
TA3_A3_A4
SA
TA3_A1_A2
