44
Deutsch

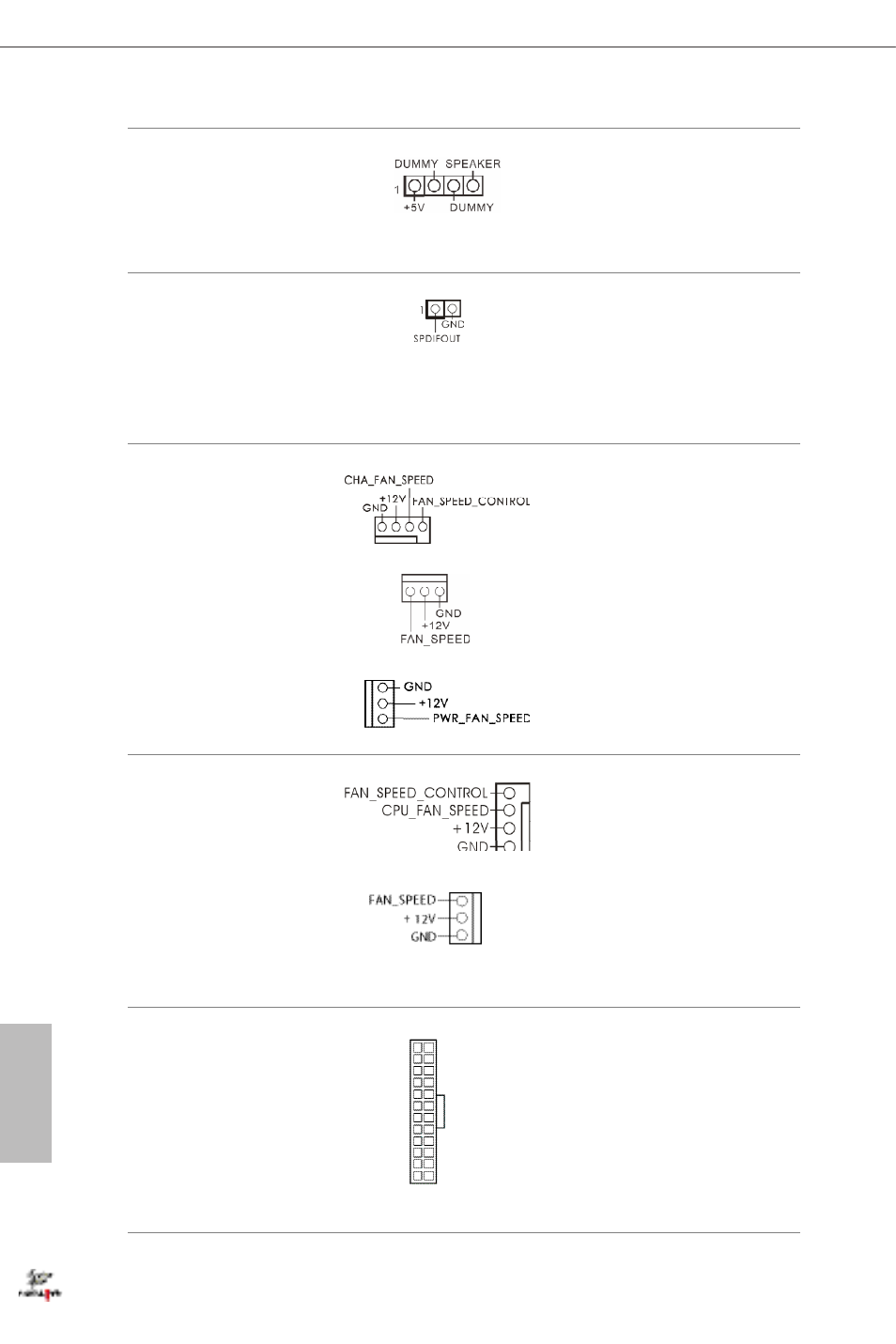

Gehäuselautsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 16) Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.
SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 28) Bitte verbinden Sie den
SPDIF_OUT-Anschluss
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stiftleiste.
Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 31)
(3-polig, CHA_FAN3)
(siehe S. 1, Nr. 30)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 1)
Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüfteranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 4)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüfteranschluss (lautloser
Lüfter). Falls Sie einen
3-poligen CPU-Lüfter
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7) Dieses Motherboard bietet
einen 24-poligen ATX-
Netzanschluss. Bitte schließen
Sie es zur Nutzung eines
20-poligen ATX-Netzteils
entlang Kontakt 1 und
Kontakt 13 an.
12
1
24
13
