Серия Fatal1ty Z87 Professional
101

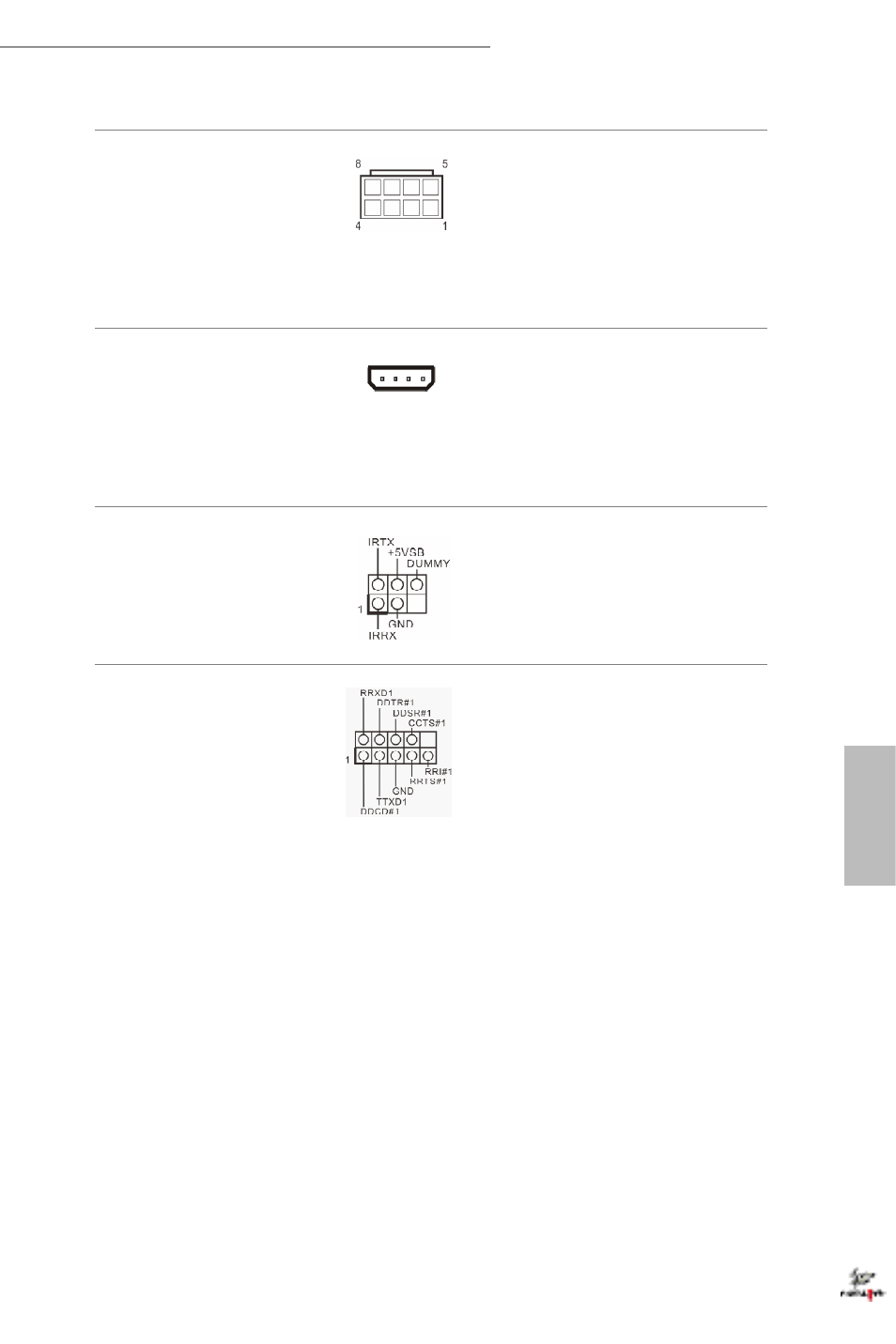

Разъем питания АТХ 12
В
(8-контактный,
ATX12V1)
(См. стр. 1, № 2) Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 5.
Разъем питания SLI/
XFIRE
(4-контактный, SLI/
XFIRE_PWR1)
(См. стр. 1, № 26) Этот разъем
предназначен для
подключения разъема
питания жесткого
диска при установке на
материнскую плату двух
видеокарт.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 27) Эта колодка поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 25) Колодка COM1
поддерживает
подключение модуля
последовательного
порта.
