72
Italiano

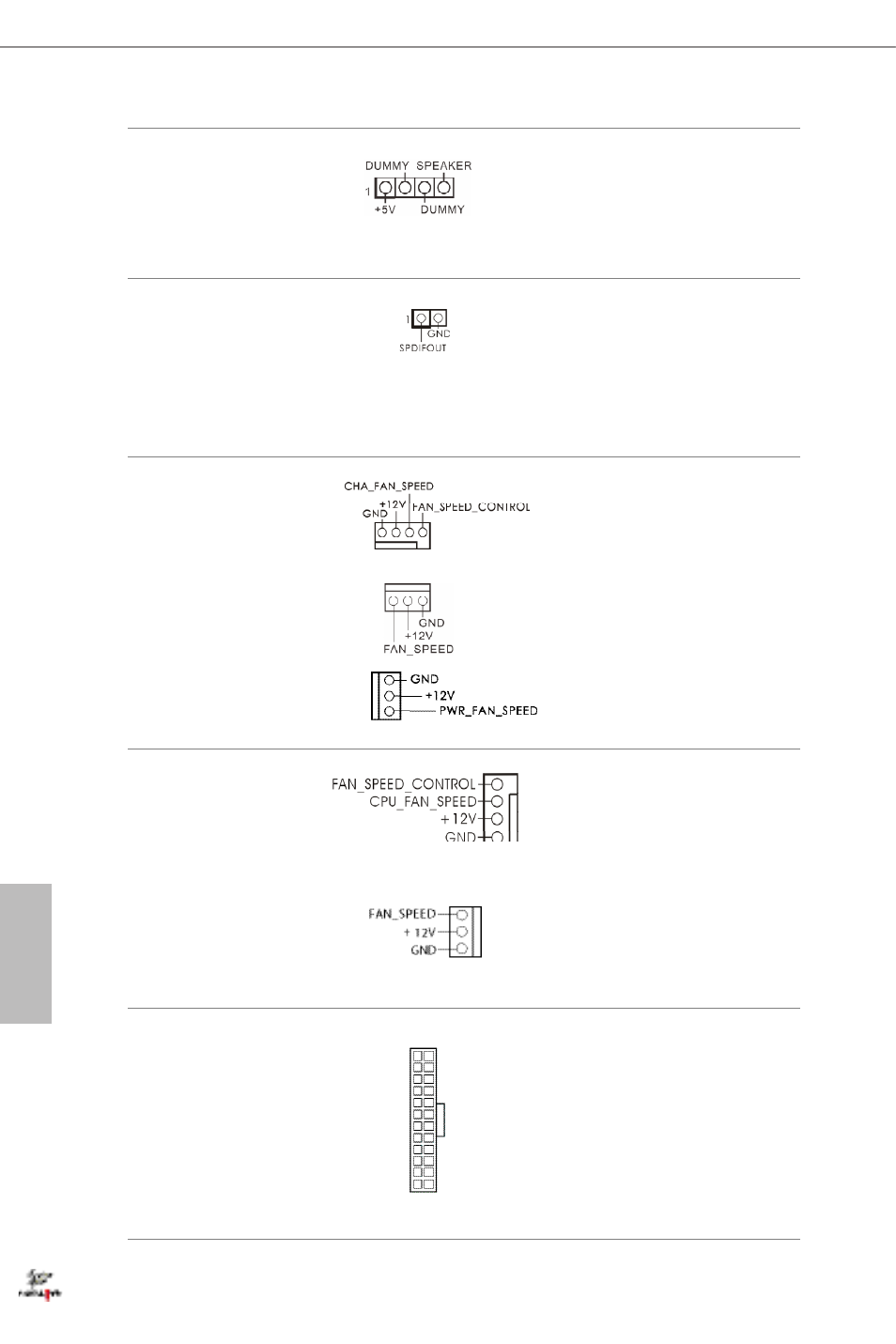

Header altoparlante
chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 16) Collegare l'altoparlante
dello chassis a questo
header.
Connettore uscita SPDIF
(SPDIF_OUT1 a 2 pin)
(vedere pag. 1, n. 28) Collegare il connettore
SPDIF_OUT di una
scheda VGA HDMI a
questo header con un
cavo.
Connettori ventola dello
chassis e di alimentazione
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 19)
(CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 31)
(CHA_FAN3 a 3 pin)
(vedere pag. 1, n. 30)
(PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1)
Collegare i cavi della
ventola ai connettori della
ventola e far corrispondere
il filo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a
4 pin. Se si decide di
collegare una ventola della
CPU a 3 pin, collegarla al
pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7) Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
12
1
24
13
