92
Por
tuguês

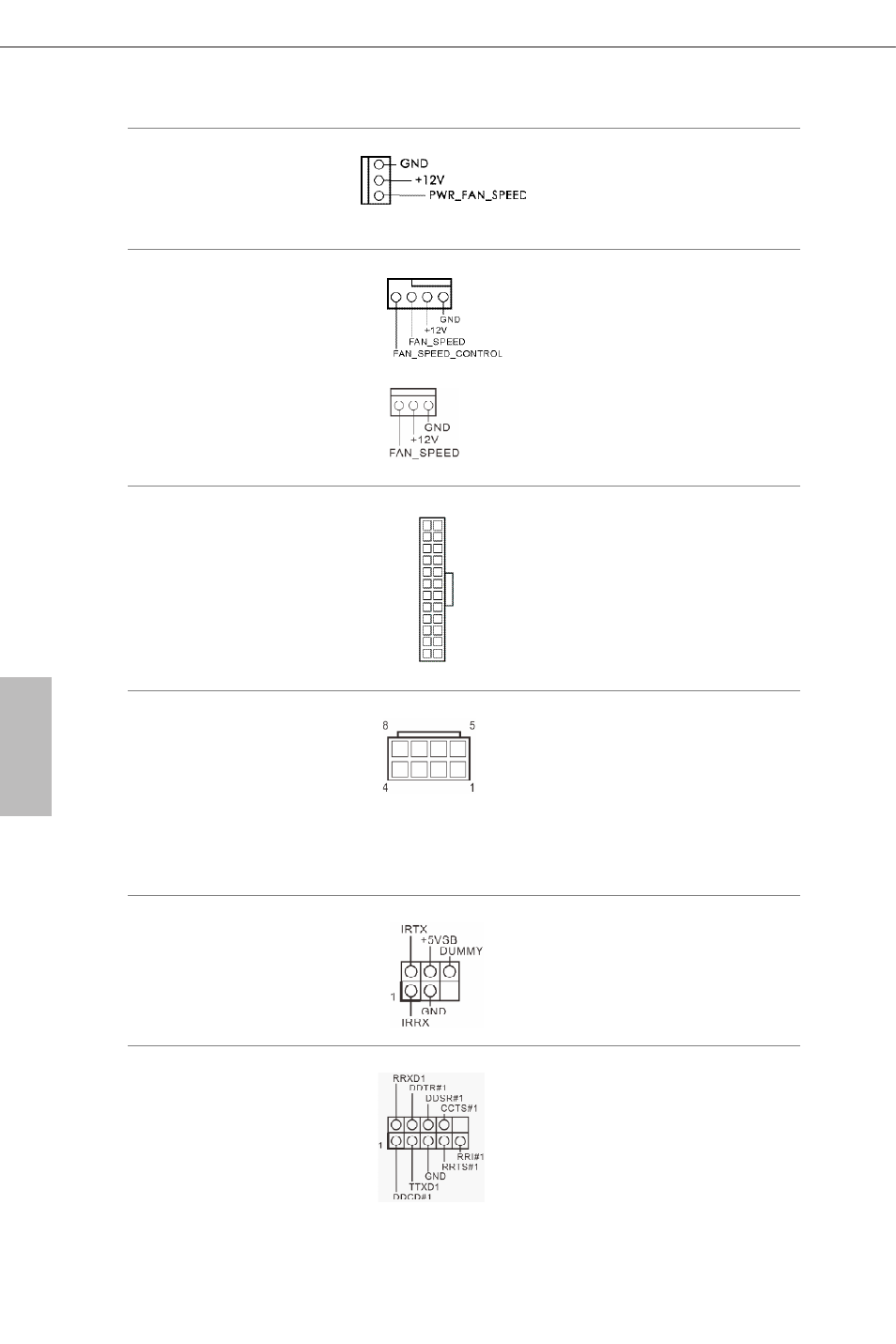

(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 3)
(CPU_FAN2 de 3 pinos)
(consultar p.1, N.º 4)
Esta placa principal inclui um
conector de ventoinha de CPU
(Ventoinha silenciosa) de 4
pinos. Se pretender ligar uma
ventoinha de CPU de 3 pinos,
ligue-a ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 7) Esta placa principal inclui um
conector de alimentação de 12V
ATX de 24 pinos. Para utilizar
uma fonte de alimentação ATX
de 20 pinos, introduza-a no
Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1, N.º 2) Esta placa principal inclui
um conector de alimentação
de 12V ATX de 8 pinos.
Para utilizar uma fonte de
alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
Terminal do módulo de
infra-vermelhos
(IR1 de 5 pinos)
(consultar p.1, N.º 24) Este terminal suporta um
módulo de infra-vermelhos
opcional para transmissão e
recepção sem fios.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 25) Este terminal COM1 suporta
um módulo de porta de série.
12
1
24
13
