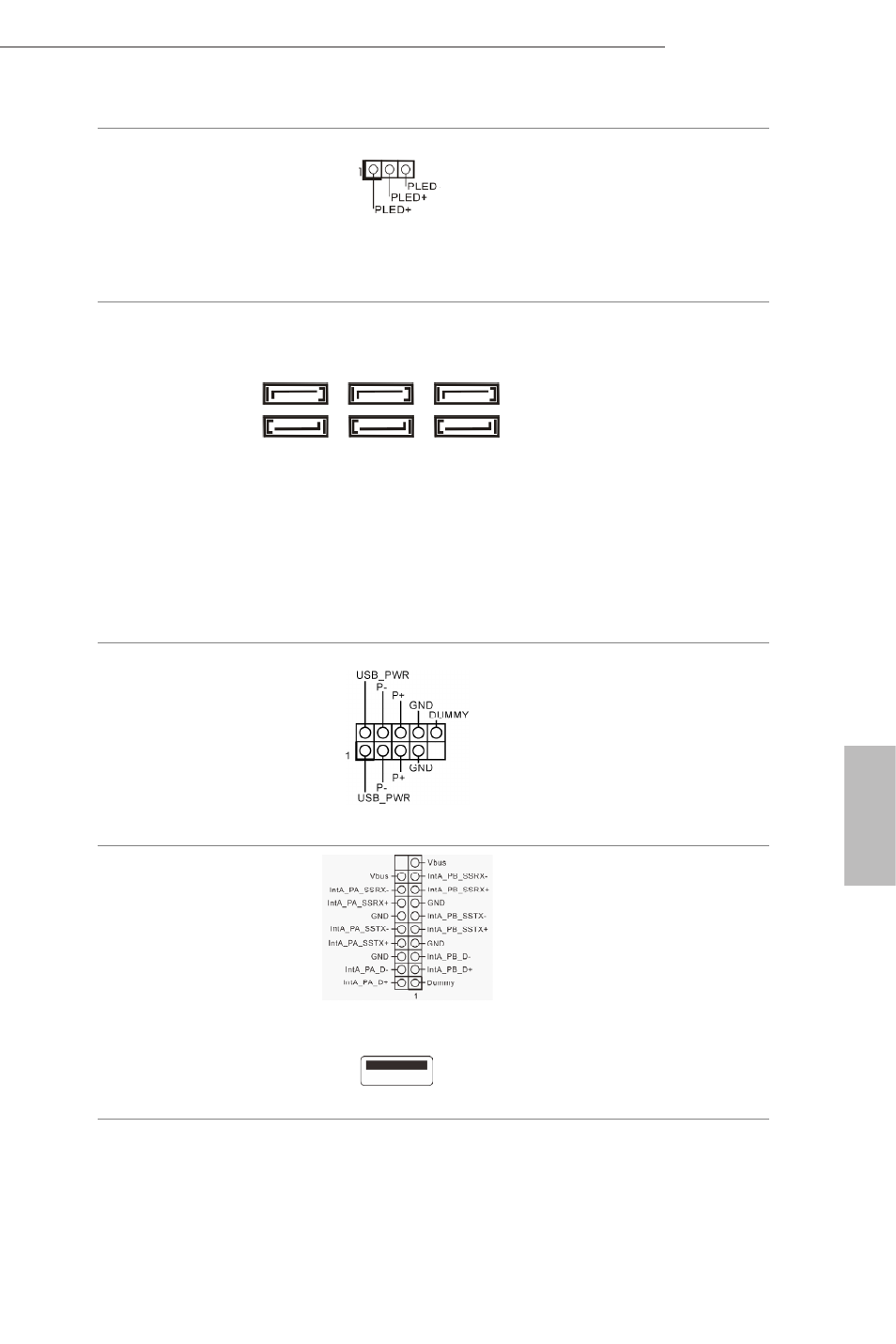

Колодка светодиодного
индикатора питания
(3-контактная, PLED1)
(См. стр. 1, № 17) Подключите светодиодный
индикатор питания корпуса
к этой колодке, чтобы
обеспечить индикацию
состояния питания системы.
Разъемы Serial ATA3
(SATA3_0:
см. стр.1, № 11)
(SATA3_1:
См. стр. 1, № 20)
(SATA3_2:
См. стр. 1, № 12)
(SATA3_3:
См. стр.1, № 15)
(SATA3_4:
См. стр.1, № 13)
(SATA3_5:
См. стр.1, № 14)
Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи
данных со скоростью до 6,0
Гб/с.
Колодки USB 2.0.
(9-контактная, USB4_5)
(См. стр. 1, № 21)
(9-контактная, USB6_7)
(См. стр. 1, № 22) Кроме четырех портов USB
2.0 на панели ввода-вывода
на материнской плате также
есть две колодки. Каждая
колодка USB 2.0 может
поддерживать два порта.
Колодка USB 3.0
(19-контактная, USB3_4_5)
(См. стр. 1, № 9)
(19-контактная,USB3_6_7)
(См. стр. 1, № 8)
(USB3_8)
(См. стр. 1, № 10)
Кроме четырех портов USB
3.0 на панели ввода-вывода
на материнской плате также
есть две колодки и один
порт. Каждая колодка USB
3.0 может поддерживать два
порта.
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
