36

Deutsch

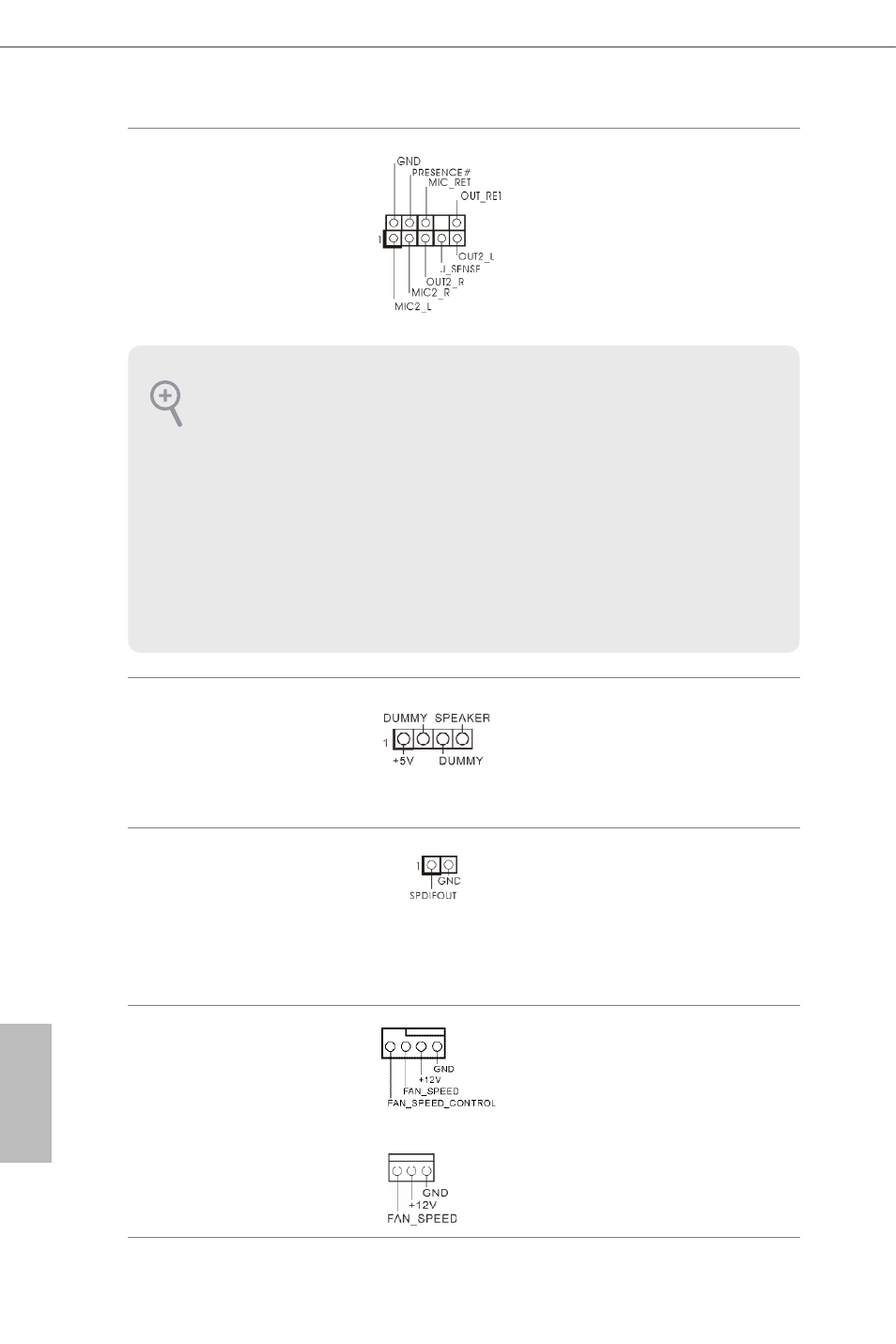

Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 28)

Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.

Gehäuselautsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 18)

Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stiftleiste.

SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 27)

Bitte verbinden Sie den
SPDIF_OUT-Anschluss
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stiftleiste.

Gehäuse- und
Netzteillüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 19)

(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 29)

Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.

1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse

muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.

2. Bei Nutzung eines AC’97-Audiopanels dieses bitte anhand folgender Schritte an der

Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie
müssen sie nicht für das AC’97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)“-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)“ an.
