ASRock Z87 Pro4 - Manual (Page 37)

Z87 Pro4
35
Deutsch

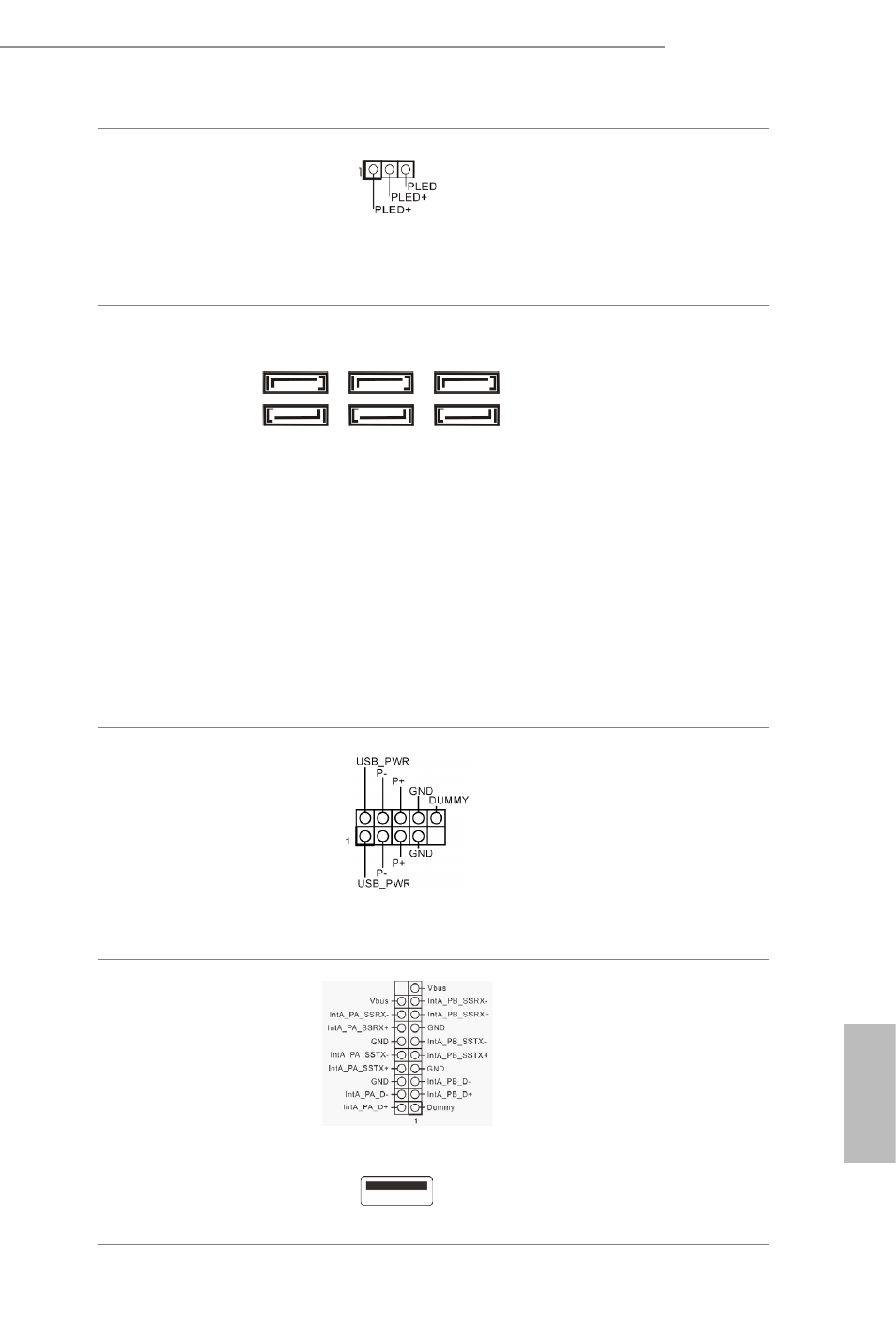

Betrieb-LED-Stiftleiste
(3-polig, PLED1)
(siehe S. 1, Nr. 17) Bitte verbinden Sie
die Betrieb-LED des
Gehäuses zur Anzeige des
Systembetriebsstatus mit
dieser Stiftleiste.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 11)
(SATA3_1:
siehe S. 1, Nr. 20)
(SATA3_2:
siehe S. 1, Nr. 12)
(SATA3_3:
siehe S. 1, Nr. 15)
(SATA3_4:
siehe S. 1, Nr. 13)
(SATA3_5:
siehe S. 1, Nr. 14) Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stiftleisten
(9-polig, USB4_5)
(siehe S. 1, Nr. 21)
(9-polig, USB6_7)
(siehe S. 1, Nr. 22) Neben vier USB 2.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten an diesem
Motherboard. Jede USB
2.0-Stiftleiste kann zwei
Ports unterstützen.
USB 3.0-Stiftleiste
(19-polig, USB3_4_5)
(siehe S. 1, Nr. 9)
(19-polig, USB3_6_7)
(siehe S. 1, Nr. 8)
(USB3_8)
(siehe S. 1, Nr. 10)
Neben vier USB 3.0-Ports
an der E/A-Blende
befinden sich zwei
Stiftleisten und ein Port an
diesem Motherboard. Jede
USB 3.0-Stiftleiste kann
zwei Ports unterstützen.
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
