68
Español

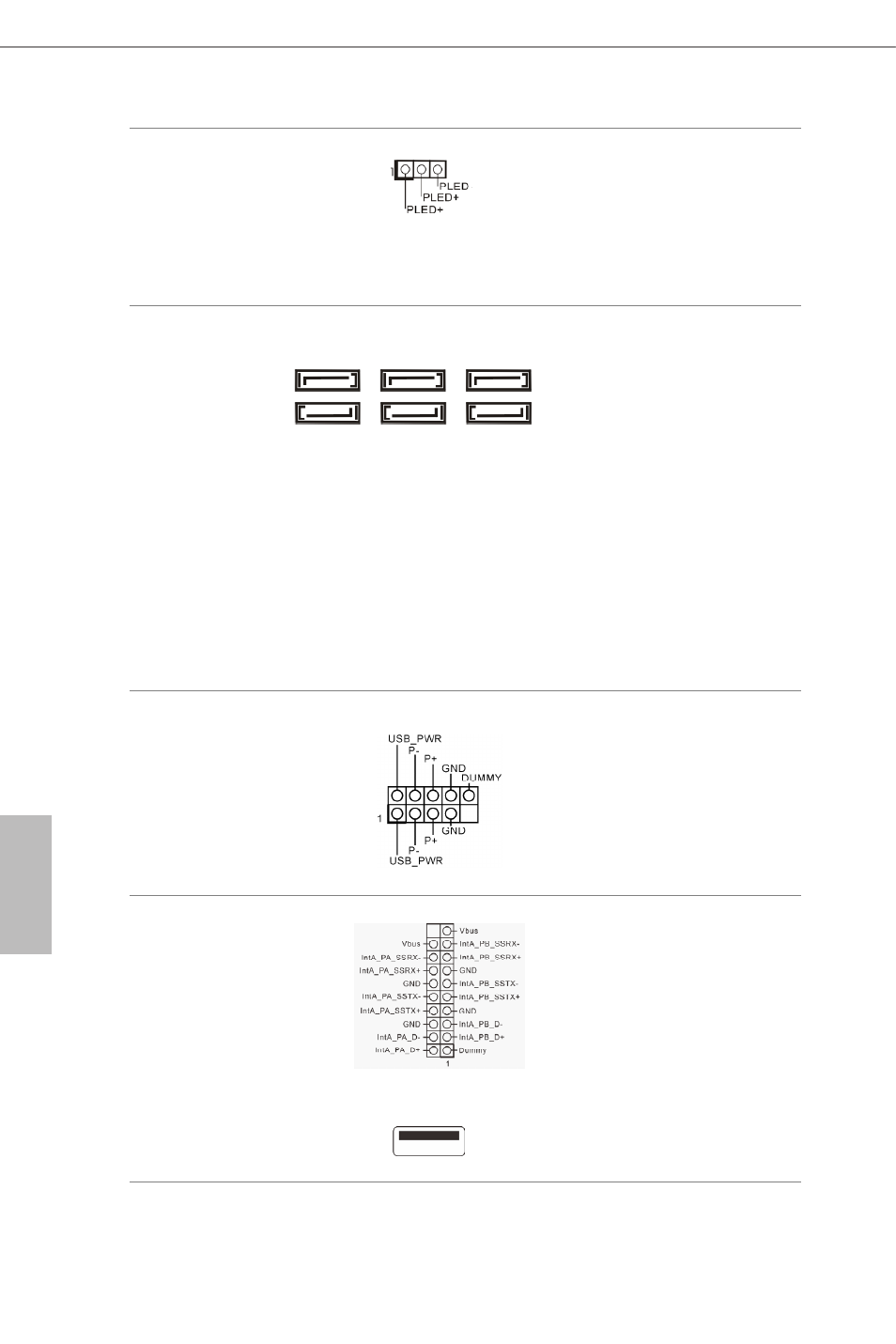

Cabezal de indicador LED
de alimentación
(PLED1 de 3 pines)
(consulte la pág.1, N.º 17) Conecte el indicador LED
de alimentación del chasis
a este cabezal para indicar
el estado de alimentación
del sistema.
Conectores Serie
ATA3
(SATA3_0:
consulte la pág.1,
N.º 11)
(SATA3_1:
consulte la pág.1, N.º 20)
(SATA3_2:
consulte la pág.1, N.º 12)
(SATA3_3:
consulte la pág.1, N.º 15)
(SATA3_4:
consulte la pág.1, N.º 13)
(SATA3_5:
consulte la pág.1, N.º 14)
Estos seis conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 21)
(USB6_7 de 9 pines)
(consulte la pág.1, N.º 22) Además de cuatro puertos
USB 2.0 en el panel I/O,
esta placa base contiene
dos cabezales. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal USB 3.0
(USB3_4_5 de 19 pines)
(consulte la pág.1, N.º 9)
(USB3_6_7 de 19 pines)
(consulte la pág.1, N.º 8)
(USB3_8)
(consulte la pág.1, N.º 10)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene
dos cabezales y un puerto.
Cada cabezal USB 3.0
admite dos puertos.
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
