Z87 Pro4
81
Ру
сский

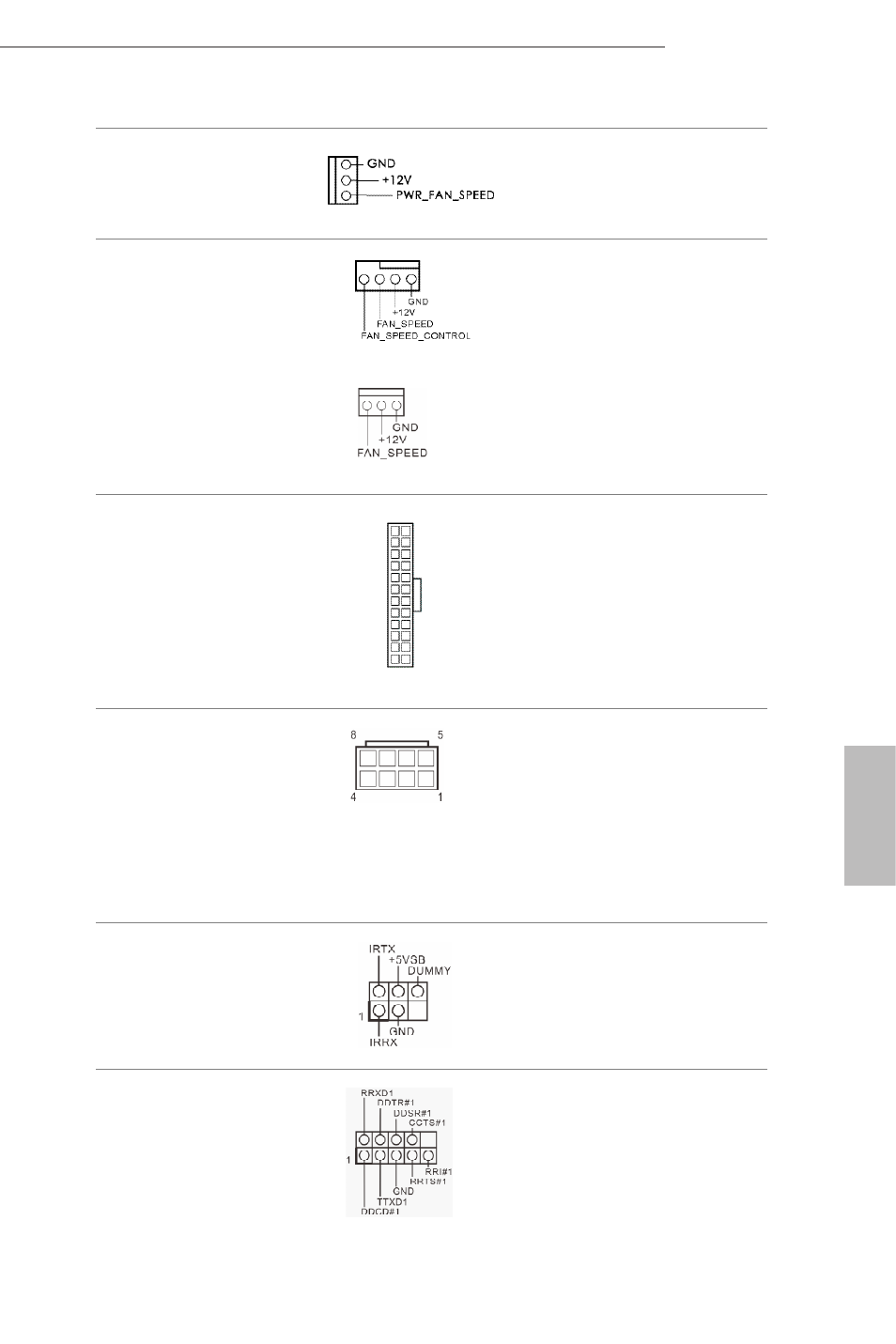

(3-контактный, PWR_
FAN1)
(См. стр. 1, № 1)
Разъемы вентиляторов
ЦП
(4-контактный, CPU_
FAN1)
(См. стр. 1, № 3)
(3-контактный, CPU_
FAN2)
(См. стр. 1, № 4)
Эта материнская плата
снабжена 4-контактным
разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 7) Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 13.
Разъем питания АТХ 12 В
(8-контактный,
ATX12V1)
(См. стр. 1, № 2) Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 5.
Колодка инфракрасного
модуля
(5-контактная, IR1)
(См. стр. 1, № 24) Эта колодка поддерживает
дополнительную
беспроводную передачу
и прием сигналов
инфракрасного модуля.
Колодка
последовательного
порта
(9-контактная, COM1)
(См. стр. 1, № 25) Колодка COM1
поддерживает подключение
модуля последовательного
порта.
12
1
24
13
