146
繁體中文

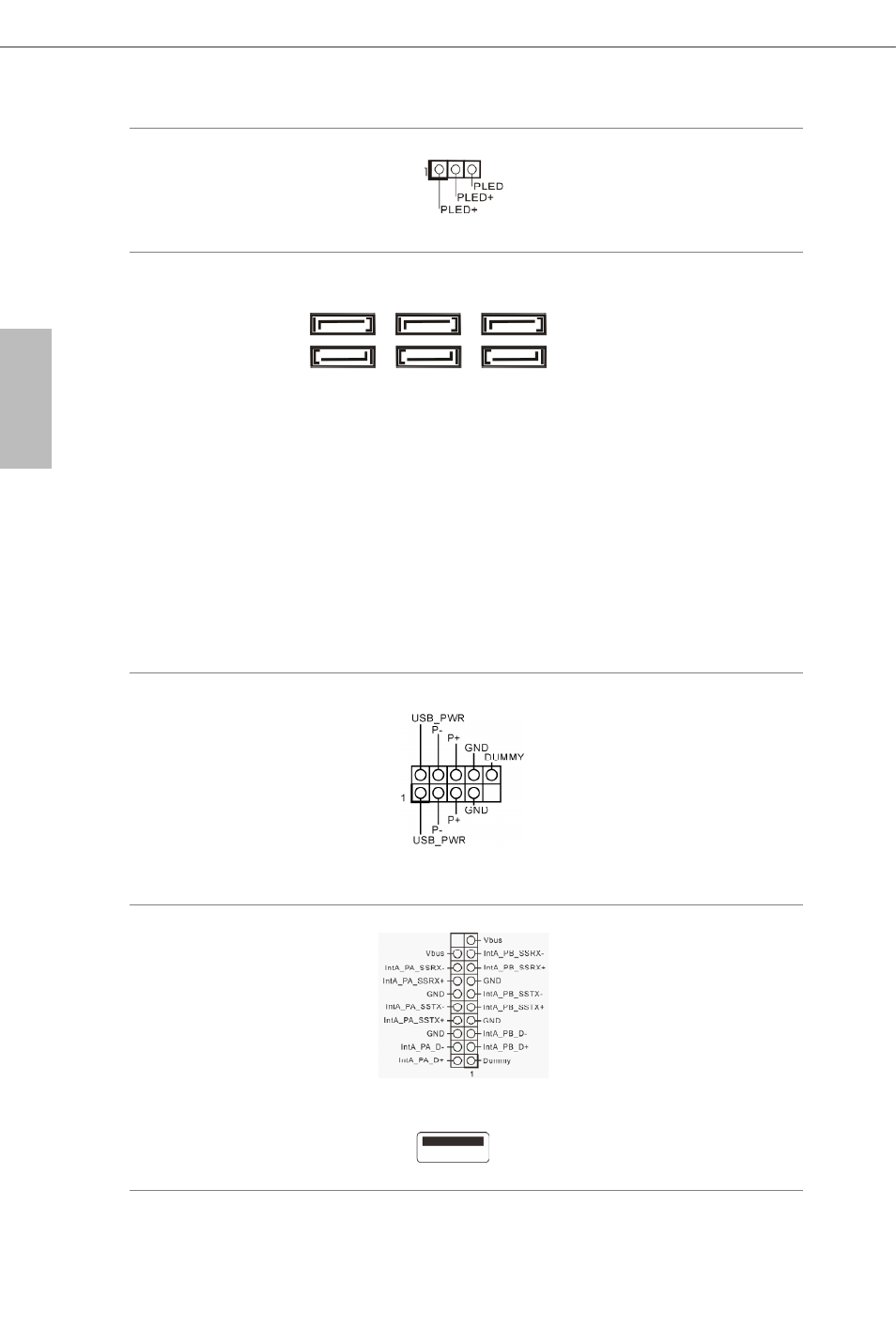

電源 LED 排針
(3-pin PLED1)
（請參閱第
1 頁，編號 17）
請將機殼電源 LED 連
接至此標頭，以指示系
統的電源狀態。
Serial ATA3 接頭
（
SATA3_0：
請參閱第 1 頁，編號
11）
(SATA3_1:
請參閱第
1 頁，編號 20)
(SATA3_2：
請參閱第
1 頁，編號 12)
(SATA3_3：
請參閱第
1 頁，編號 15）
(SATA3_4：
請參閱第
1 頁，編號 13）
(SATA3_5：
請參閱第
1 頁，編號 14）
這六組 SATA3 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達 6.0
Gb/s 資料傳輸率。
USB 2.0 排針
(9-pin USB4_5)
（請參閱第
1 頁，編號 21）
(9-pin USB6_7)
（請參閱第
1 頁，編號 22）
除了 I/O 面板上的四個
USB 2.0 連接埠外，在本
主機板上還有另外兩組
排針。各
USB 2.0 排針
皆可支援兩個連接埠。
USB 3.0 標頭
(19-pin USB3_4_5)
（請參閱第
1 頁，編號 9）
(19-pin USB3_6_7)
（請參閱第
1 頁，編號 8）
(USB3_8)
（請參閱第
1 頁，編號 10）
除了 I/O 面板上的四個
USB 3.0 連接埠外，在
本主機板上還有另外兩
組排針及一個連接埠。
各
USB 3.0 排針皆可支
援兩個連接埠。
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
