Z87 Pro4
57
Italiano

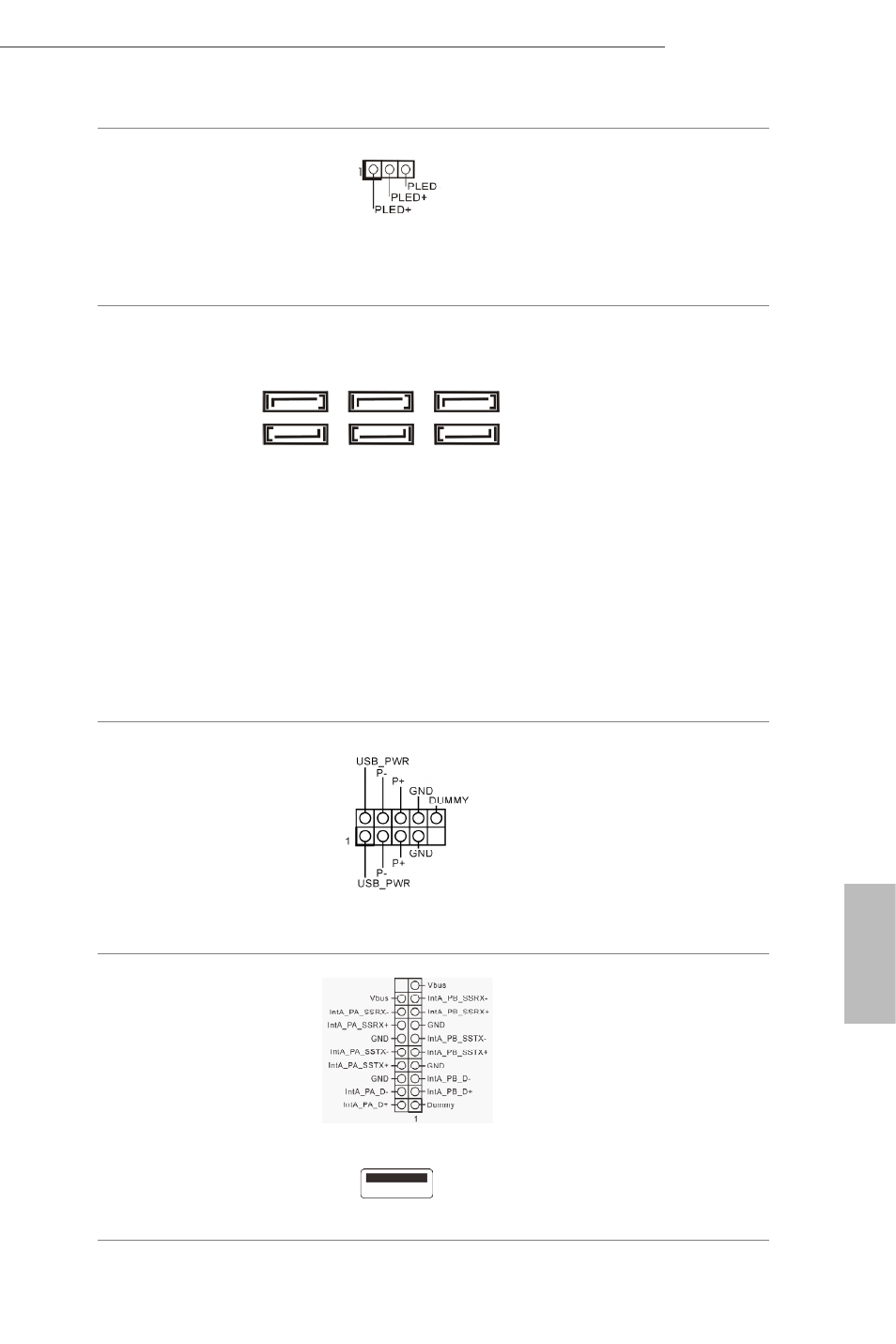

Header LED di
alimentazione
(PLED1 a 3 pin)
(vedere pag. 1, n. 17) Collegare il LED di
alimentazione chassis a
questo header per indicare
lo stato di alimentazione
del sistema.
Connettori Serial ATA3
(SATA3_0:
vedere pag.1, n. 11)
(SATA3_1:
vedere pag. 1, n. 20)
(SATA3_2:
vedere pag. 1, n. 12)
(SATA3_3:
vedere pag.1, n. 15)
(SATA3_4:
vedere pag.1, n. 13)
(SATA3_5:
vedere pag.1, n. 14) Questi sei connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati fino a
6,0 Gb/s.
Header USB 2.0
(USB4_5 a 9 pin)
(vedere pag. 1, n. 21)
(USB6_7 a 9 pin)
(vedere pag. 1, n. 22) Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_4_5 a 19 pin)
(vedere pag. 1, n. 9)
(19 pin USB3_6_7)
(vedere pag. 1, n. 8)
(USB3_8)
(vedere pag. 1, n. 10)
Oltre alle quattro porte
USB 3.0 standard del
pannello I/O, questa
scheda madre è dotata
di due collettori e di una
porta. Ciascun header
USB 3.0 può supportare
due porte.
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
