ASRock Z87 Pro4 - Manual (Page 92)

90
Por
tuguês

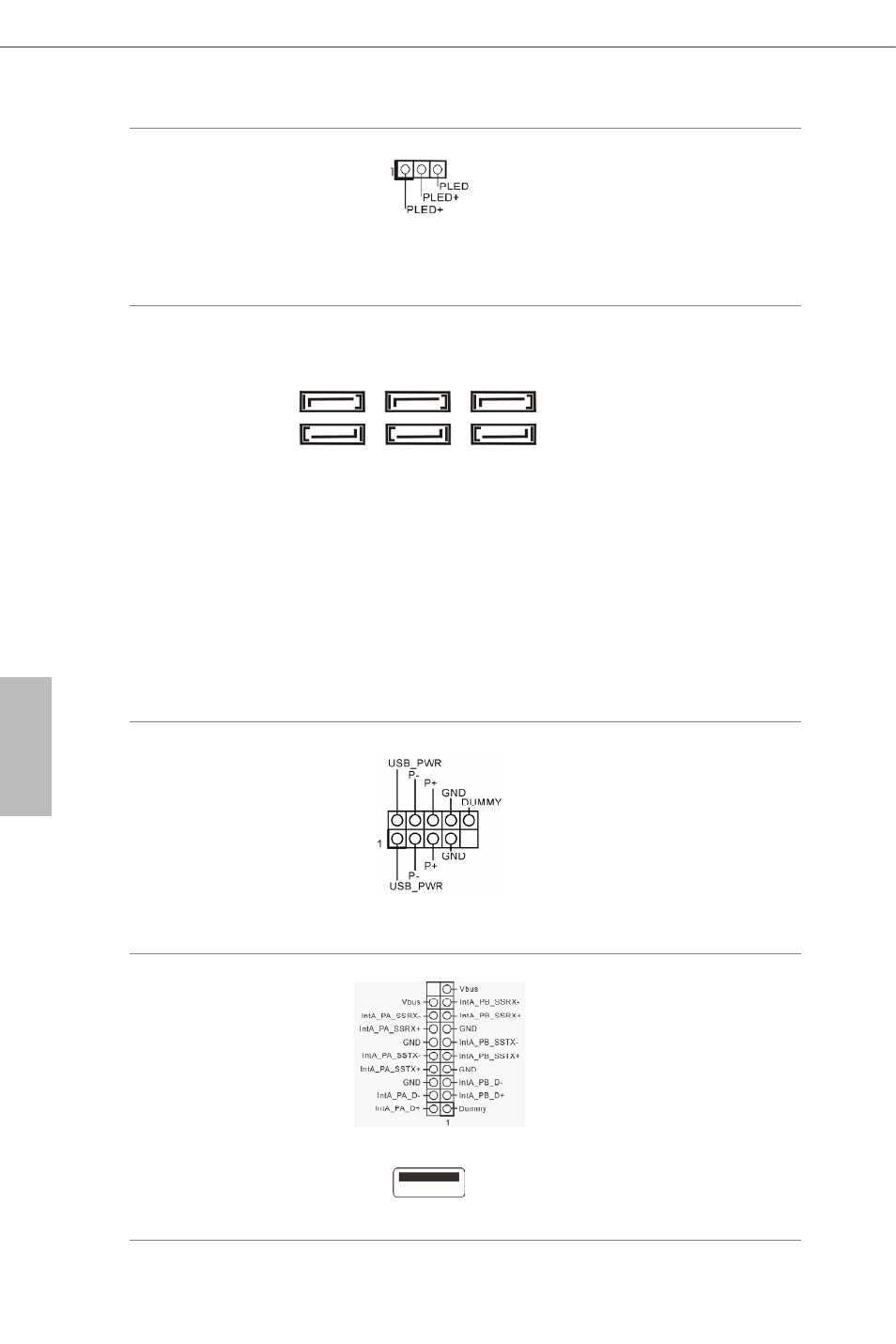

Conector do LED de
alimentação
(PLED1 de 3 pinos)
(consultar p.1, N.º 17) Ligue o LED de
alimentação do chassis a
este terminal para indicar
o estado de alimentação
do sistema.
Conectores ATA3 de série
(SATA3_0:
consultar p.1, N.º 11)
(SATA3_1:
consultar p.1, N.º 20)
(SATA3_2:
consultar p.1, N.º 12)
(SATA3_3:
consultar p.1, N.º 15)
(SATA3_4:
consultar p.1, N.º 13)
(SATA3_5:
consultar p.1, N.º 14) Estes seis conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB4_5 de 9 pinos)
(consultar p.1, N.º 21)
(USB6_7 de 9 pinos)
(consultar p.1, N.º 22) Para além das quatro
portas USB 2.0 no painel
de E/S, existem dois
terminais nesta placa
principal. Cada terminal
USB 2.0 é capaz de
suportar duas portas.
Terminal USB 3.0
(USB3_4_5 de 19 pinos)
(consultar p.1, N.º 9)
(USB3_6_7 de 19 pinos)
(consultar p.1, N.º 8)
(USB3_8)
(consultar p.1, N.º 10)
Para além das quatro
portas USB 3.0 no painel
de E/S, existem dois
terminais e uma porta
nesta placa principal.
Cada terminal USB 3.0 é
capaz de suportar duas
portas.
SATA3_4 SATA3_0 SATA3_2
SATA3_5 SATA3_1 SATA3_3
