Čzesky
4.998.137.261
Popis výrobku BCM 0000 A
9 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Popis funkcí
d
Modul monitoruje napájecí zdroj ústředny a podle teploty automaticky upravuje intenzitu
nabíjení akumulátoru pro dosaení optimálního výkonu.
d
Tlačítko (X) spustí manuální dobíjení akumulátoru v případě, e je jeho napětí niší ne 22 V a
ústřednu lze po dobití akumulátorů zapnout bez hlavního napájení.
Kabelá
Pol.
Označení
Připojení
1
AUX1 +
Spínaný výstup +24 V / max. 1,4 A
2
AUX1 -
Spínaný výstup +24 V / max. 1,4 A
(podporovaný při napájení z akumulátorů)
3
AUX2 +
Spínaný výstup +24 V / max. 1,4 A
4
AUX2 -
Spínaný výstup +24 V / max. 1,4 A
(podporovaný při napájení z akumulátorů)
5
AUX3 +
Spínaný výstup +24 V / max. 1,4 A
6
AUX3 -
Spínaný výstup +24 V / max. 1,4 A
(podporovaný při napájení z akumulátorů)
7
AUX4 +
Spotřebič, +24 V / max. 0,5 A
8
AUX4 -
Spotřebič, +24 V / max. 0,5 A
(podporovaný při napájení z akumulátorů)
9
AUX5 +
Spotřebič, +24 V / max. 0,5 A
10
AUX5 -
Spotřebič, +24 V / max. 0,5 A
(podporovaný při napájení z akumulátorů)
11
AUX6 +
Spotřebič, +24 V / max. 0,5 A
12
AUX6 -
Spotřebič, +24 V / max. 0,5 A
(podporovaný při napájení z akumulátorů)
13
MAIN +
Hlavní napájení
14
MAIN -
Hlavní napájení
15
FAULT
Signál poruchy hlavního napájení
17
BAT1 +
Akumulátor 1 + 2 plus
18
BAT1 -
Akumulátor 1 + 2 mínus
19
BAT2 +
Akumulátor 3 + 4 plus
20
BAT2 -
Akumulátor 3 + 4 mínus
21
BAT FAULT -
Signál poruchy napájení z akumulátoru
22
BAT FAULT +
Signál poruchy napájení z akumulátoru
23
AC FAULT -
Signál poruchy hlavního napájení
24
AC FAULT +
Signál poruchy hlavního napájení
Technické údaje
Displej a ovládací prvky
1 zelený indikátor LED (Pod napětím) / 3 luté indikátory LED
(Porucha napájení, Porucha akumulátoru 1 / Porucha akumul. 2)
1 tlačítko (Dobíjení akumulátoru, Zapnutí ústředny bez připojeného
hlavního napájení)
Dodávané napětí
20 V stejnosm. - 30 V stejnosm. (min - max)
Odběr proudu
31 mA (v pohotovostním reimu) / 40 mA (v případě poruchy)
Dodávaný proud do montáních
desek pro moduly PRS 0002/
PRD 0004
Max. 6 A z elektrické sítě
Max. 8 A z akumulátorů
Bezpečnostní normy
IEC 60950 / EN 60950
Výstupy
3 spínače (+24 V/1,4 A), podporované při napájení z akumulátorů
3 spotřebiče (+24 V/0,5 A), podporované při napájení z akumulátorů
1 signál poruchy napájení z akumulátoru (0 V / 500 mA)
1 signál poruchy hlavního napájení (0 V / 500 mA)
Ochrana EMI / EMC
EN 50130-4 / EN 61000-6-3 / UL 864 / FCC část 15
Přípustná provozní teplota
-5 _C . . . 50 _C
Přípustná skladovací teplota
-20 _C . . . 60 _C
Přípustná relativní vlhkost
max. 95 % nekondenzující
Materiál a barva krytu
Plast ABS, pololesklá antracitová, RAL 7016
Rozměry (V x Š x H)
přibl. 127 mm x 96 mm x 60 mm
Hmotnost
přibl. 185 g

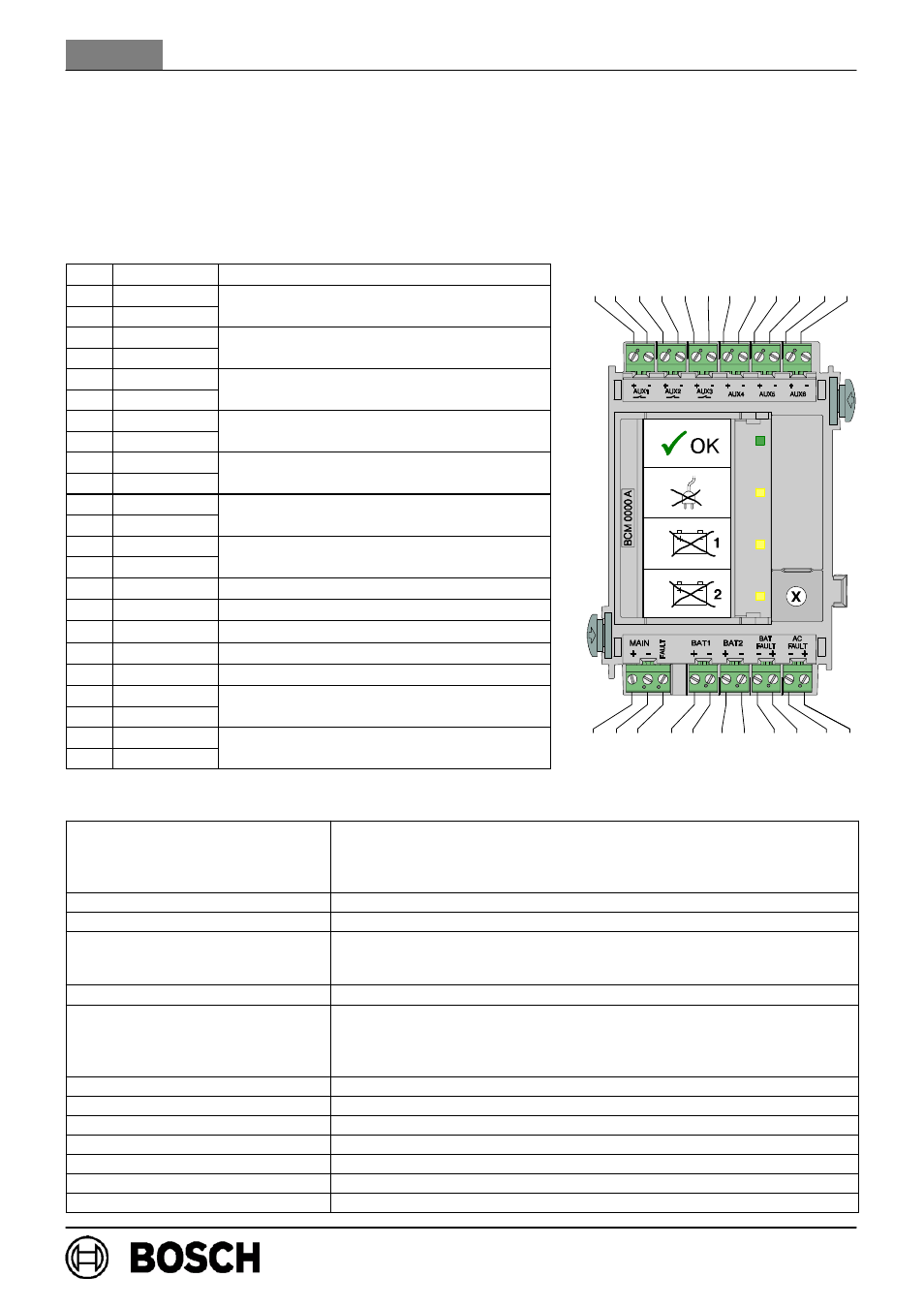

1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
