Funktsioonide kirjeldus
d Moodul jälgib kogu kilbi toidet ja sõltuvalt temperatuurist kohandab moodul aku laadimise kiirust
ise, et tagada parim jõudlus.
d Lüliti (X) käivitab aku käsitsilaadimise, kui aku pinge on alla 22 V, ning kilpi saab käivitada
võrgutoiteta, kui akud on laetud.

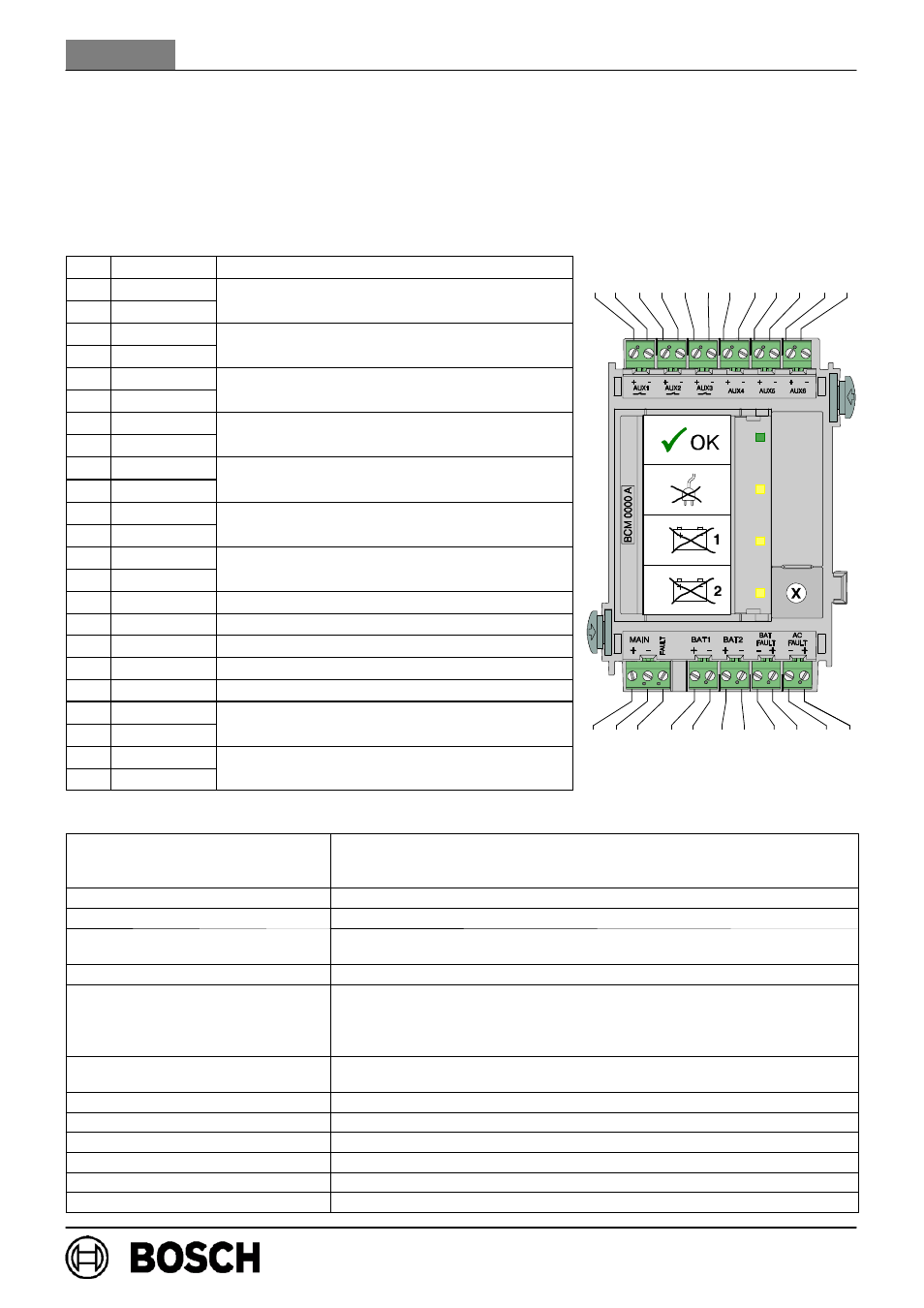

Juhtmestik
Nr Tähis Ühendus
1 AUX1 + Ümberlülitusega väljundvõimsus +24 V / kuni
2 AUX1 -
Ümberlülitusega väljundvõimsus +24 V / kuni
1,4 A (abitoide akust)
3 AUX2 +
Ümberlülitusega väljundvõimsus +24 V / kuni
4 AUX2 -
Ümberlülitusega väljundvõimsus +24 V / kuni
1,4 A (abitoide akust)
5 AUX3 +
Ümberlülitusega väljundvõimsus +24 V / kuni
6 AUX3 -
Ümberlülitusega väljundvõimsus +24 V / kuni
1,4 A (abitoide akust)
7 AUX4 +
Tarbija +24 V / kuni 0 5 A (abitoide akust)
8 AUX4 -
Tarbija, +24 V / kuni 0,5 A (abitoide akust)
9 AUX5 +
Tarbija +24 V / kuni 0 5 A (abitoide akust)
10 AUX5 -
Tarbija, +24 V / kuni 0,5 A (abitoide akust)
11 AUX6 +
Tarbija +24 V / kuni 0 5 A (abitoide akust)
12 AUX6 -
Tarbija, +24 V / kuni 0,5 A (abitoide akust)
13 MAIN +
Võrgutoide
14 MAIN -
Võrgutoide
15 FAULT Võrgutoite tõrke märguanne
17 BAT1 + Akud 1 + 2 pluss
18 BAT1 - Akud 1 + 2 miinus
19 BAT2 + Akud 3 + 4 pluss
20 BAT2 - Akud 3 + 4 miinus
21 BAT FAULT -
Akutoite tõrke märguanne
22 BAT FAULT +
Akutoite tõrke märguanne
23 AC FAULT -
Võrgutoite tõrke märguanne
24 AC FAULT +
Võrgutoite tõrke märguanne
Tehnilised andmed
Näidikud ja juhtimisosad 1 roheline valgusdiood (võrgutoide sisselülitatud)
3 kollast valgusdioodi (võrgutoite tõrge, aku 1 tõrge / aku 2 tõrge)
1 lüliti (akude laadimine, kilbi käivitamine võrgutoiteta)
Toitepinge alalisvool 20 - 30 V (alam-/ülempiir)
Voolutarve 31 mA (ooteolekus) / 40 mA (talitlushäire korral)
Mooduli juhikute voolutoide
PRS 0002 / PRD 0004 Kuni 6 A toitevõrgust
Kuni 8 A akutoitest
Ohutusstandardid IEC 60950 / EN 60950
Väljundid 3 lülitit (+24 V / 1,4 A), abitoide akust
3 tarbijat (+24 V / 0,5 A), abitoide akust
1 akutoite tõrke märguanne (0 V / 500 mA)
1 võrgutoite tõrke märguanne (0 V / 500 mA)
Kaitse elektromagnethäirete eest/
elektromagnetiline ühilduvus EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Part 15
Lubatav töötemperatuur -5 _C . . . 50 _C
Lubatav ladustamistemperatuur -20 _C . . . 60 _C
Lubatav suhteline niiskus kuni 95 %, kondensatsioonivaba
Kesta materjal ja värvus ABS, poolläikiv antratsiit, RAL 7016
Mõõtmed (K x L x S) umbes 127 x 96 x 60 mm
Kaal umbes 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
