Dansk 4.998.137.261 Produktbeskrivelse BCM 0000 A
11 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Funktionsbeskrivelse
d Modulet overvåger hele centralens strømforbrug, og justerer automatisk batteriets
opladningshastighed baseret på temperaturmålinger, så den bedste ydeevne garanteres.
d Afbryderen (X) begynder manuel opladning af batteriet, hvis spændingen kommer ned under
22 V. Centralen kan startes uden strøm fra lysnettet, når batterierne er blevet opladt.

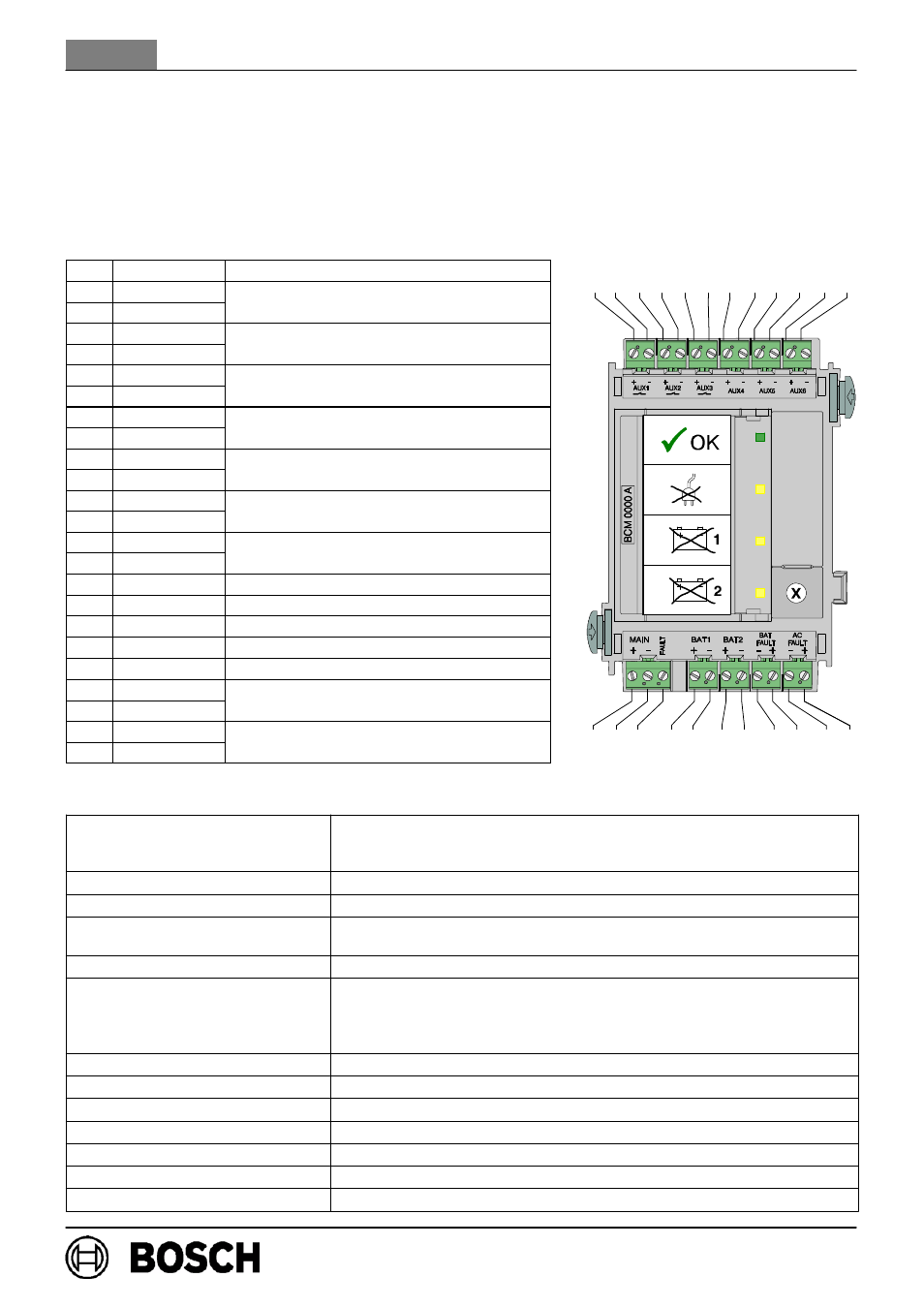

Ledningsføring
Pos. Markering Forbindelse
1 AUX1 + Switched output +24 V/maks. 1,4 A
2 AUX1 -
Switched output +24 V/maks. 1,4 A
(batteriunderstøttet)
3 AUX2 + Switched output +24 V/maks. 1,4 A
4 AUX2 -
Switched output +24 V/maks. 1,4 A
(batteriunderstøttet)
5 AUX3 + Switched output +24 V/maks. 1,4 A
6 AUX3 -
Switched output +24 V/maks. 1,4 A
(batteriunderstøttet)
7 AUX4 + Consumer, +24 V/maks. 0,5 A
8 AUX4 -
Consumer, +24 V/maks. 0,5 A
(batteriunderstøttet)
9 AUX5 + Consumer, +24 V/maks. 0,5 A
10 AUX5 -
Consumer, +24 V/maks. 0,5 A
(batteriunderstøttet)
11 AUX6 + Consumer, +24 V/maks. 0,5 A
12 AUX6 -
Consumer, +24 V/maks. 0,5 A
(batteriunderstøttet)
13 MAIN +
Lysnet
14 MAIN -
Lysnet
15 FAULT Signal for fejl på lysnet
17 BAT1 + Batterier 1 + 2 plus
18 BAT1 - Batterier 1 + 2 minus
19 BAT2 + Batterier 3 + 4 plus
20 BAT2 - Batterier 3 + 4 minus
21 BAT FAULT -
Signal for fejl ved batteri
22 BAT FAULT +
Signal for fejl ved batteri
23 AC FAULT -
Signal for fejl på lysnet
24 AC FAULT +
Signal for fejl på lysnet
Tekniske specifikationer
Display og betjeningspanel 1 grøn LED (Lysnet til)
3 gule LED’er (Fejl på lysnet, Fejl ved batteri 1, Fejl ved batteri 2)
1 Afbryder (Batteriopladning, opstart uden strøm fra lysnet)
Spænding 20 V DC - 30 V DC (min. - maks.)
Strømforbrug 31 mA (Stand-by-tilstand)/40 mA (ved fejl)
Strømforsyning til modulskinner
PRS 0002 / PRD 0004 Maks. 6 A fra lysnettet
Maks. 8 A fra batterier
Sikkerhedsstandarder IEC 60950 / EN 60950
Outputs 3 Switches (+24 V/1,4 A), batteriunderstøttet
3 Consumer (+24 V/0,5 A), batteriunderstøttet
1 Signal for fejl ved batteri (0 V / 500 mA)
1 Signal for fejl på lysnet (0 V / 500 mA)
EMI/EMC-beskyttelse EN 50130-4/EN 61000-6-3/UL 864/FCC Afsnit 15
Driftstemperaturer: mellem -5 _C . . . 50 _C
Tilladt opbevaringstemperatur -20 _C . . . 60 _C
Tilladt relativ luftfugtighed maks. 95 % ikke-kondenserende
Kabinettets materiale og farve ABS-plastik, halvmat anthrazit, RAL 7016
Dimensioner (H x W x D) Ca. 127 x 96 x 60 mm
Vægt Ca. 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
