Polski 4.998.137.261 BCM 0000 A - opis produktu
25 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Opis działania
d Panel obsługi umożliwia monitorowanie całego zasilania centrali. Częstotliwość ładowania
akumulatora regulowana jest automatycznie, na podstawie pomiarów temperatury, co
zapewnia optymalną pracę urządzenia.
d W przypadku spadku napięcia akumulatora poniżej 22 V można za pomocą klucza (X)
uruchomić jego ręczne ładowanie. Pozwala to na uruchomienie centrali bez zasilania z sieci.

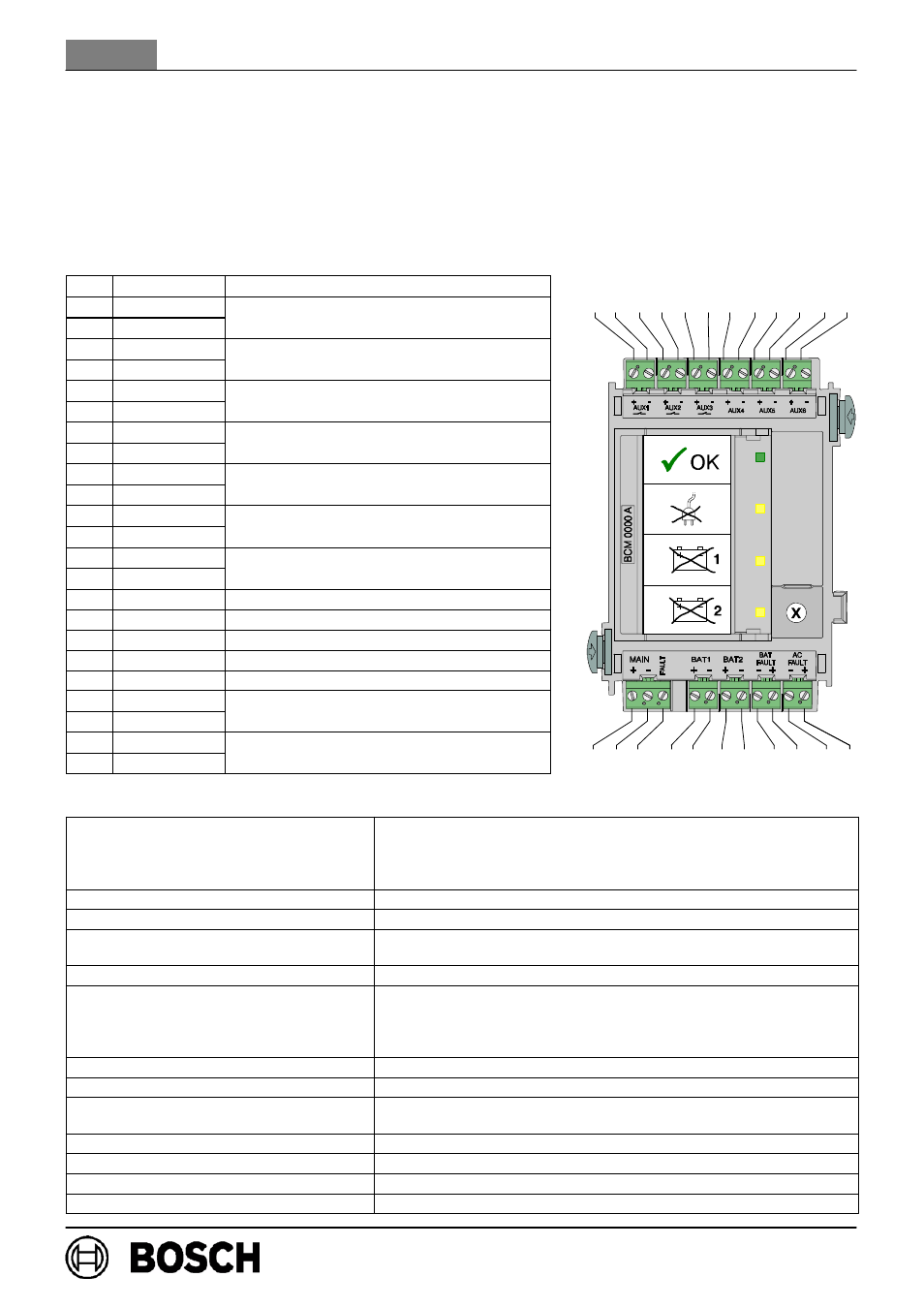

Gniazda połączeniowe
Poz. Oznaczenie Złącze
1 AUX1 +
Wyjście przełączane +24 V / maks. 1,4 A
2 AUX1 -
Wyjście przełączane +24 V / maks. 1,4 A
(z obsługą akumulatorów)
3 AUX2 +
Wyjście przełączane +24 V / maks. 1,4 A
4 AUX2 -
Wyjście przełączane +24 V / maks. 1,4 A
(z obsługą akumulatorów)
5 AUX3 +
Wyjście przełączane +24 V / maks. 1,4 A
6 AUX3 -
Wyjście przełączane +24 V / maks. 1,4 A
(z obsługą akumulatorów)
7 AUX4 + Obciążenie, +24 V / maks. 0,5 A
8 AUX4 -
Obciążenie, +24 V / maks. 0,5 A
(z obsługą akumulatorów)
9 AUX5 +
Obciążenie, +24 V / maks. 0,5 A
10 AUX5 -
Obciążenie, +24 V / maks. 0,5 A
(z obsługą akumulatorów)
11 AUX6 +
Obciążenie, +24 V / maks. 0,5 A
12 AUX6 -
Obciążenie, +24 V / maks. 0,5 A
(z obsługą akumulatorów)
13 MAIN +
Zasilanie główne
14 MAIN -
Zasilanie główne
15 FAULT Sygnał awarii zasilania głównego
17 BAT1 + Akumulatory 1 + 2 plus
18 BAT1 - Akumulatory 1 + 2 minus
19 BAT2 + Akumulatory 3 + 4 plus
20 BAT2 - Akumulatory 3 + 4 minus
21 BAT FAULT -
Sygnał awarii zasilania z akumulatora
22 BAT FAULT +
Sygnał awarii zasilania z akumulatora
23 AC FAULT -
Sygnał awarii zasilania głównego
24 AC FAULT +
Sygnał awarii zasilania głównego
Dane techniczne
Sygnalizatory wizualne i elementy
obsługi 1 zielona dioda LED (zasilanie główne włączone) / 3 żółte diody
LED (awaria zasilania głównego, awaria akumulatora 1 / 2)
1 klucz (ładowanie akumulatorów, uruchamianie centrali bez za-
silania z sieci)
Zasilanie 20 VDC - 30 VDC (min. - maks.)
Pobór prądu 31 mA (w trybie gotowości) / 40 mA (w razie awarii)
Zasilanie szyn panelu obsługi
PRS 0002 / PRD 0004 Maks. 6 A z sieci zasilającej
Maks. 8 A z akumulatora
Normy bezpieczeństwa IEC 60950 / EN 60950
Wyjścia 3 przełączniki (+24 V / 1,4 A), z obsługą akumulatorów
3 obciążenia (+24 V / 0,5 A), z obsługą akumulatorów
1 sygnał awarii zasilania z akumulatora (0 V / 500 mA)
1 sygnał awarii zasilania głównego (0 V / 500 mA)
Ochrona przed zakłóceniami EMI/EMC EN 50130-4 / EN 61000-6-3 / UL 864 / FCC, Część 15
Dopuszczalna temperatura. -5 _C . . . 50 _C
Dopuszczalna temperatura podczas
przechowywania -20 _C . . . 60 _C
Dopuszczalna wilgotność względna maks. 95 % bez kondensacji
Materiał i kolor obudowy tworzywo ABS, antracyt, półpołysk, RAL 7016
Wymiary (wys. x szer. x gł.) ok. 127 x 96 x 60 mm
Masa ok. 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
