Български 4.998.137.261 Описание на продукта BCM 0000 A
8 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Функционално описание
d Модулът контролира пълното захранване на панела и, въз основа на температурата, регулира
автоматично скоростта на зареждане на акумулаторните батерии за оптимални работни
показатели.
d Бутонът (X) стартира ръчното зареждане на батериите, ако напрежението на батериите е под
22 V, като панелът може да се стартира без мрежово захранване, когато батериите са
заредени.

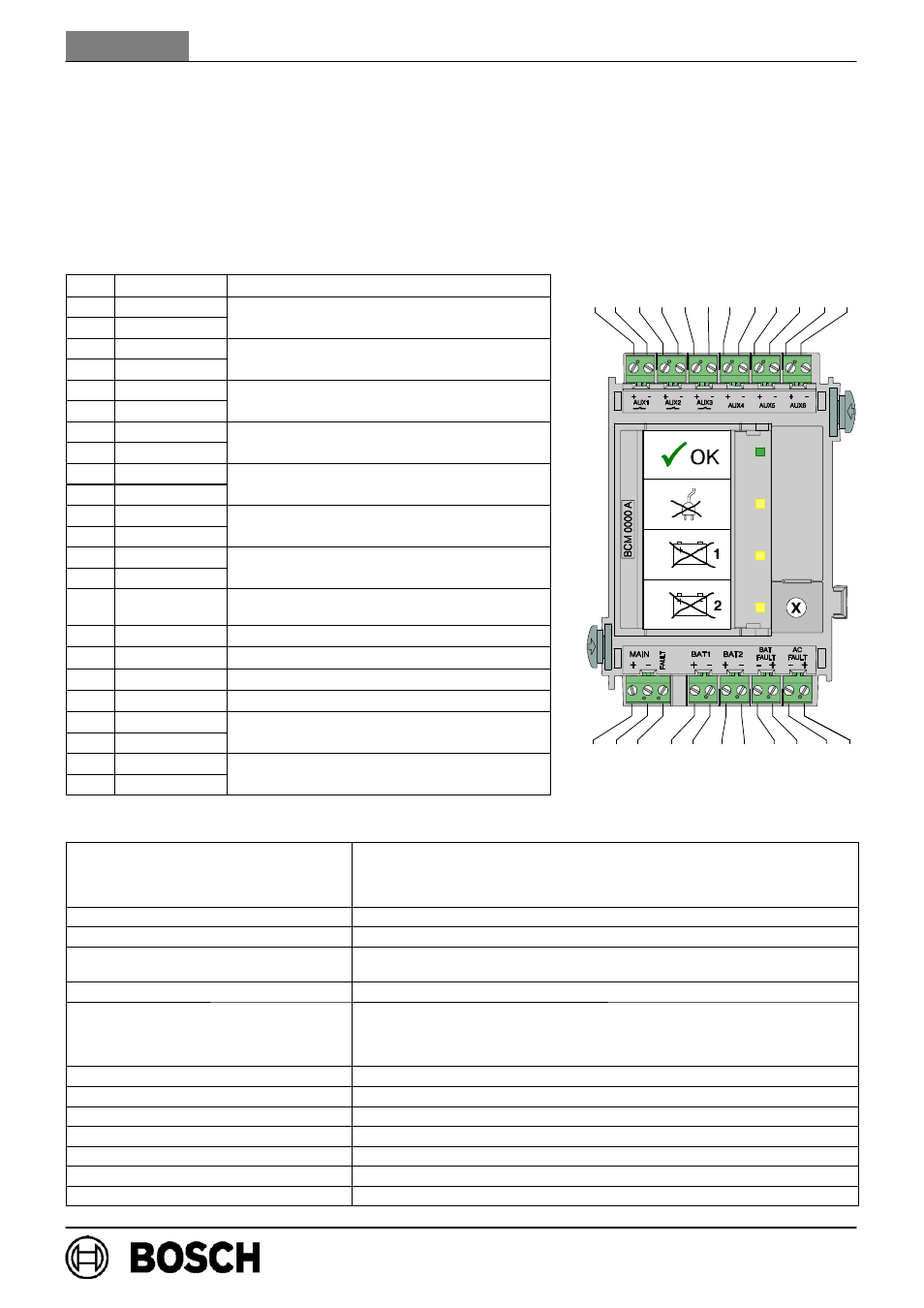

Електрическа схема
Поз. Маркировка Свързване
1 AUX1 +
Комутируем изход +24 V / макс. 1,4 A
2 AUX1 -
Комутируем изход +24 V / макс. 1,4 A
(поддръжка на батерии)
3 AUX2 + Комутируем изход +24 V / макс. 1,4 A
4 AUX2 -
Комутируем изход +24 V / макс. 1,4 A
(поддръжка на батерии)
5 AUX3 +
Комутируем изход +24 V / макс. 1,4 A
6 AUX3 -
Комутируем изход +24 V / макс. 1,4 A
(поддръжка на батерии)
7 AUX4 +
Консуматор, +24 V / макс. 0,5 A
8 AUX4 -
Консуматор, +24 V / макс. 0,5 A
(поддръжка на батерии)
9 AUX5 +
Консуматор, +24 V / макс. 0,5 A
10 AUX5 -
Консуматор, +24 V / макс. 0,5 A
(поддръжка на батерии)
11 AUX6 +
Консуматор, +24 V / макс. 0,5 A
12 AUX6 -
Консуматор, +24 V / макс. 0,5 A
(поддръжка на батерии)
13 MAIN +
Мрежово захранване
14 MAIN -
Мрежово захранване
15 FAULT Сигнал за неизправност в мрежовото
захранване
17 BAT1 + Батерии 1 + 2 плюс
18 BAT1 - Батерии 1 + 2 минус
19 BAT2 + Батерии 3 + 4 плюс
20 BAT2 - Батерии 3 + 4 минус
21 BAT FAULT -
Сигнал за неизправност в захранването
22 BAT FAULT +
Сигнал за неизправност в захранването
от батерии
23 AC FAULT -
Сигнал за неизправност в мрежовото
24 AC FAULT +
Сигнал за неизправност в мрежовото
захранване
Техническа спецификации
Елементи за експлоатация и
индикация 1 светодиод зелен (мрежа включена) / 3 светодиода жълти
(неизправност мрежа, неизправност батерии 1/ неизправност
батерии 2) / 1 бутон (зареждане на батериите, стартиране на
панела без мрежово захранване)
Захранващо напрежение 20 V DC - 30 V DC (мин. - макс.)
Потребление на ток 31 mA (режим готовност) / 40 mA (в случай на неизправност)
Подаване на ток на шините на
модула PRS 0002 / PRD 0004 Макс. 6 A от мрежата
Макс. 8 A захранване на батерии
Норми на безопасност IEC 60950 / EN 60950
Изходи 3 комутатора (+24 V / 1,4 A), поддръжка на батерии
3 консуматора (+24 V / 0,5 A), поддръжка на батерии
1 Сигнал за неизправност в захранването от батерии
(0 V / 500 mA)
1 Сигнал за неизправност в мрежовото захранване (0 V / 500 mA)
EMI / EMC защита EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Част 15
Допустима работна температура -5 _C . . . 50 _C
Допустима темп. на съхранение -20 _C . . . 60 _C
Допустима относителна влажност Макс. 95 % без кондензация
Материал и цвят на корпуса ABS пластмаса полиакрил, полугланц антрацит, RAL 7016
Размери (В x Ш x Д) прибл. 127 x 96 x 60 мм
Тегло прибл. 185 г
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
