4.998.137.261 Descrição do produto BCM 0000 A Português
24 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Descrição funcional
d O módulo monitoriza a alimentação de todo o painel e baseado na temperatura ajusta a taxa
de carregamento da bateria automaticamente para um rendimento ideal
d A chave (X) inicia o carregamento manual da bateria se a tensão da bateria for inferior a 22 V
e o painel pode ser iniciado sem alimentação principal quando as baterias tiverem sido
carregadas.
Fios
Pos. Marcação Ligação
1 AUX1 + Saída comutada +24 V / máx. 1,4 A
2 AUX1 -
Saída comutada +24 V / máx. 1,4 A
(bateria suportada)
3 AUX2 + Saída comutada +24 V / máx. 1,4 A
4 AUX2 -
Saída comutada +24 V / máx. 1,4 A
(bateria suportada)
5 AUX3 + Saída comutada +24 V / máx. 1,4 A
6 AUX3 -
Saída comutada +24 V / máx. 1,4 A
(bateria suportada)
7 AUX4 + Consumo, +24 V / máx. 0,5 A
8 AUX4 -
Consumo, +24 V / máx. 0,5 A
(bateria suportada)
9 AUX5 + Consumo, +24 V / máx. 0,5 A
10 AUX5 -
Consumo, +24 V / máx. 0,5 A
(bateria suportada)
11 AUX6 + Consumo, +24 V / máx. 0,5 A
12 AUX6 -
Consumo, +24 V / máx. 0,5 A
(bateria suportada)
13 MAIN +
Alimentação Principal
14 MAIN -
Alimentação Principal
15 FAULT Sinal de falha da alimentação principal
17 BAT1 + Baterias 1 + 2 plus
18 BAT1 - Baterias 1 + 2 minus
19 BAT2 + Baterias 3 + 4 plus
20 BAT2 - Baterias 3 + 4 minus
21 BAT FAULT -
Sinal de falha de alimentação de bateria
22 BAT FAULT +
Sinal de falha de alimentação de bateria
23 AC FAULT-
Sinal de falha da alimentação principal
24 AC FAULT +
Sinal de falha da alimentação principal
Especificações técnicas
Visor e elementos de operação 1 LED verde (Alim. princ. ligada)
3 LEDs amarelos (Falha alim. princ , Falhas baterias 1 / Falha bat. 2)
1 Chave (Carregamento bat., Arranque do painel sem alim. principal)
Tensão de alimentação 20 V CC - 30 V CC (mín - máx)
Consumo de corrente 31 mA (Modo de espera) / 40 mA (em caso de avaria)
Alimentação de corrente às calhas
do módulo PRS 0002 / PRD 0004 Máx. 6 A da Alim. principal
Máx. 8 A de alimentação da bateria
Normas de segurança IEC 60950 / EN 60950
Saídas 3 Interruptores (+24 V / 1,4 A), Bateria suportada
3 Consumidor (+24 V / 0,5 A), Bateria suportada
1 Sinal de falha de alimentação de bateria (0 V / 500 mA)
1 Sinal de falha da alimentação principal (0 V / 500 mA)
Protecção EMI / EMC EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Parte 15
Temp. de serviço permitida -5 _C . . . 50 _C
Temperatura de armazenamento
permitida -20 _C . . . 60 _C
Humidade relativa permitida máx. 95 % sem condensação
Material e cor da caixa Plástico ABS, antracite semi-brilhante, RAL 7016
Dimensões (A x L x P) aprox. 127 x 96 x 60 mm
Peso aprox. 185 g

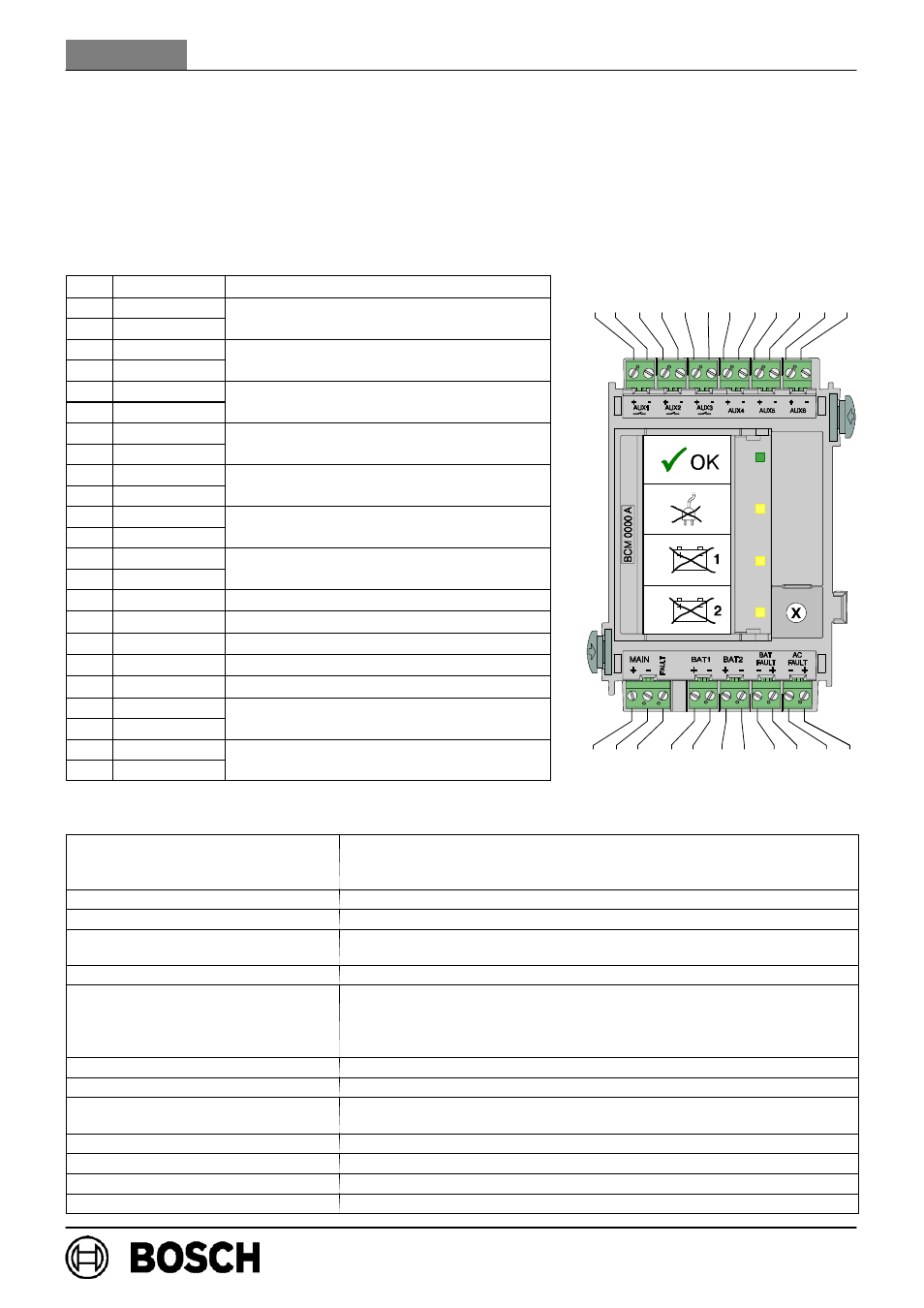

1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
