Funktionsbeskrivning
d Modulen övervakar panelens hela strömförsörjning och baserat på temperatur justeras
batteriladdningshastigheten för optimala prestanda.
d Nyckeln (X) startar manuell laddning av batteriet om batterispänningen är lägre än 22 V.
På så sätt kan panelen startas utan huvudström när batterierna har laddats.

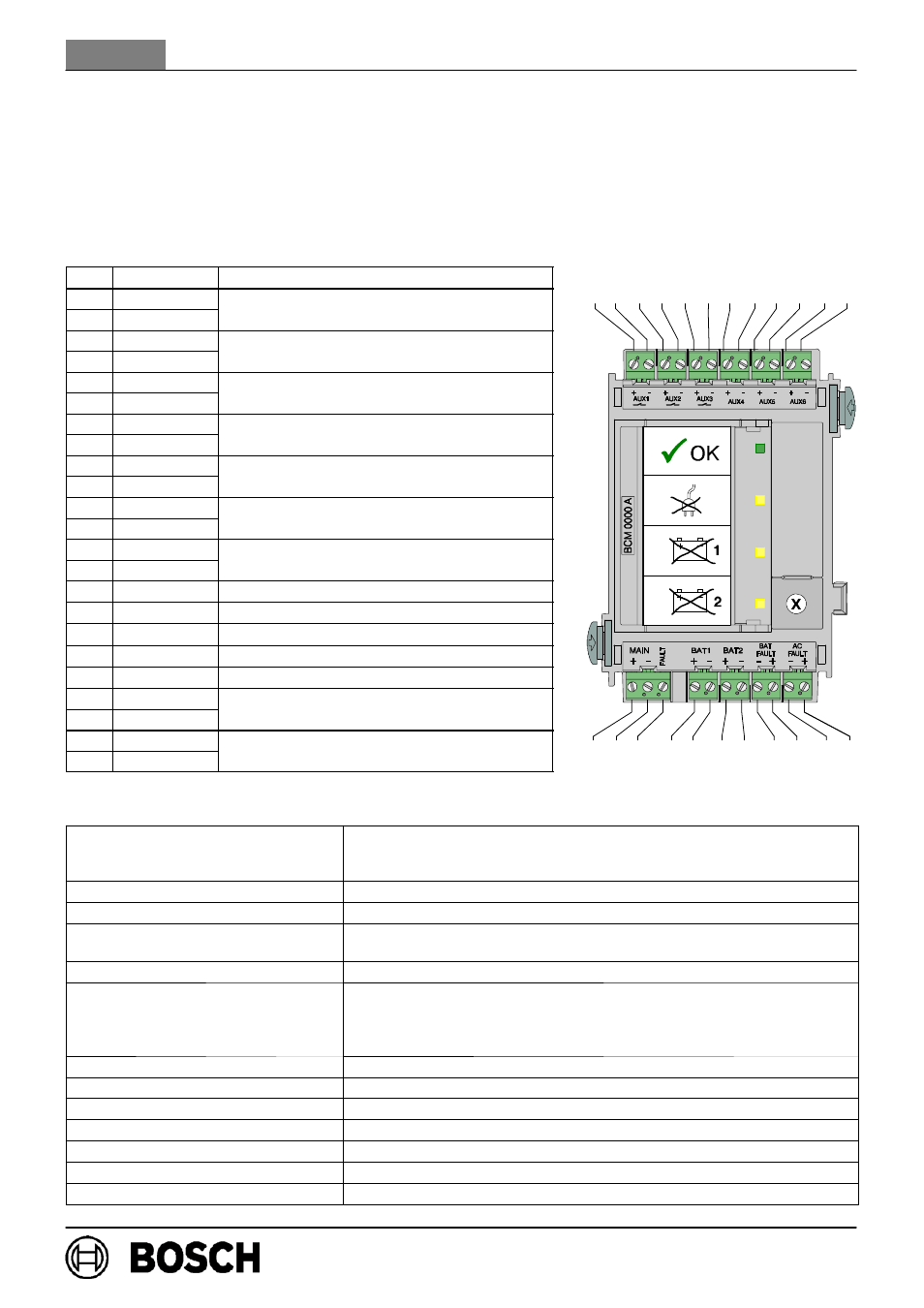

Anslutningar
Pos. Markering Anslutning
1 AUX1 + Utgång med strömbrytare: +24 V/max. 1,4 A
2 AUX1 -
Utgång med strömbrytare: +24 V/max. 1,4 A
(hanterat batteri)
3 AUX2 + Utgång med strömbrytare: +24 V/max. 1,4 A
4 AUX2 -
Utgång med strömbrytare: +24 V/max. 1,4 A
(hanterat batteri)
5 AUX3 + Utgång med strömbrytare: +24 V/max. 1,4 A
6 AUX3 -
Utgång med strömbrytare: +24 V/max. 1,4 A
(hanterat batteri)
7 AUX4 + Konsument, +24 V/max. 0,5 A
8 AUX4 -
Konsument, +24 V/max. 0,5 A
(hanterat batteri)
9 AUX5 + Konsument, +24 V/max. 0,5 A
10 AUX5 -
Konsument, +24 V/max. 0,5 A
(hanterat batteri)
11 AUX6 + Konsument, +24 V/max. 0,5 A
12 AUX6 -
Konsument, +24 V/max. 0,5 A
(hanterat batteri)
13 MAIN +
Huvudström
14 MAIN -
Huvudström
15 FAULT Felsignal för huvudström
17 BAT1 + Batterier 1 + 2 plus
18 BAT1 - Batterier 1 + 2 minus
19 BAT2 + Batterier 3 + 4 plus
20 BAT2 - Batterier 3 + 4 minus
21 BAT FAULT -
Felsignal för batteriström
22 BAT FAULT +
Felsignal för batteriström
23 AC FAULT -
Felsignal för huvudström
24 AC FAULT +
Felsignal för huvudström
Teknisk specifikation
Indikeringsdioder och
funktionskontroller 1 grön lysdiod (huvudström på) / 3 gula lysdioder (felsignal för
huvudström samt felsignal för batterier 1/felsignal för batterier 2)
1 nyckel (laddning av batterier, start av panel utan huvudström)
Spänningskälla 20 V - 30 V DC (min - max)
Strömförbrukning 31 mA (vänteläge)/40 mA (vid driftstörning)
Strömförsörjning för modulspår
PRS 0002 / PRD 0004 Max. 6 A från huvudström
Max. 8 A batteriström
Säkerhetsstandarder IEC 60950/EN 60950
Utgångar 3 strömbrytare (+24 V / 1,4 A) för hanterade batterier
3 konsument (+24 V / 0,5 A) för hanterade batterier
1 felsignal för batteriström (0 V / 500 mA)
1 felsignal för huvudström (0 V / 500 mA)
EMI/EMC-skydd EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Part 15
Tillåten drifttemperatur -5 _C . . . 50 _C
Tillåten lagringstemperatur -20 _C . . . 60 _C
Tillåten relativ fuktighet max. 95 % icke-kondenserade
Inkapslingsmaterial och -färg ABS-plast och halvglättad antracit (RAL 7016)
Mått (H x B x D) ca. 127 x 96 x 60 mm (5 x 3,8 x 2,4 tum)
Vikt ca. 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
