Română 4.998.137.261 Descriere produs BCM 0000 A
26 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Descriere funcţională
d Modulul monitorizează alimentarea electrică a panoului şi, pe baza temperaturii, ajustează
rata de încărcare a bateriei, pentru obţinerea unei performanţe optime.
d Butonul (X) activează manual încărcarea bateriei dacă tensiunea este sub 22 V. Panoul poate
fi pornit fără alimentare de la reţea dacă bateriile au fost încărcate.

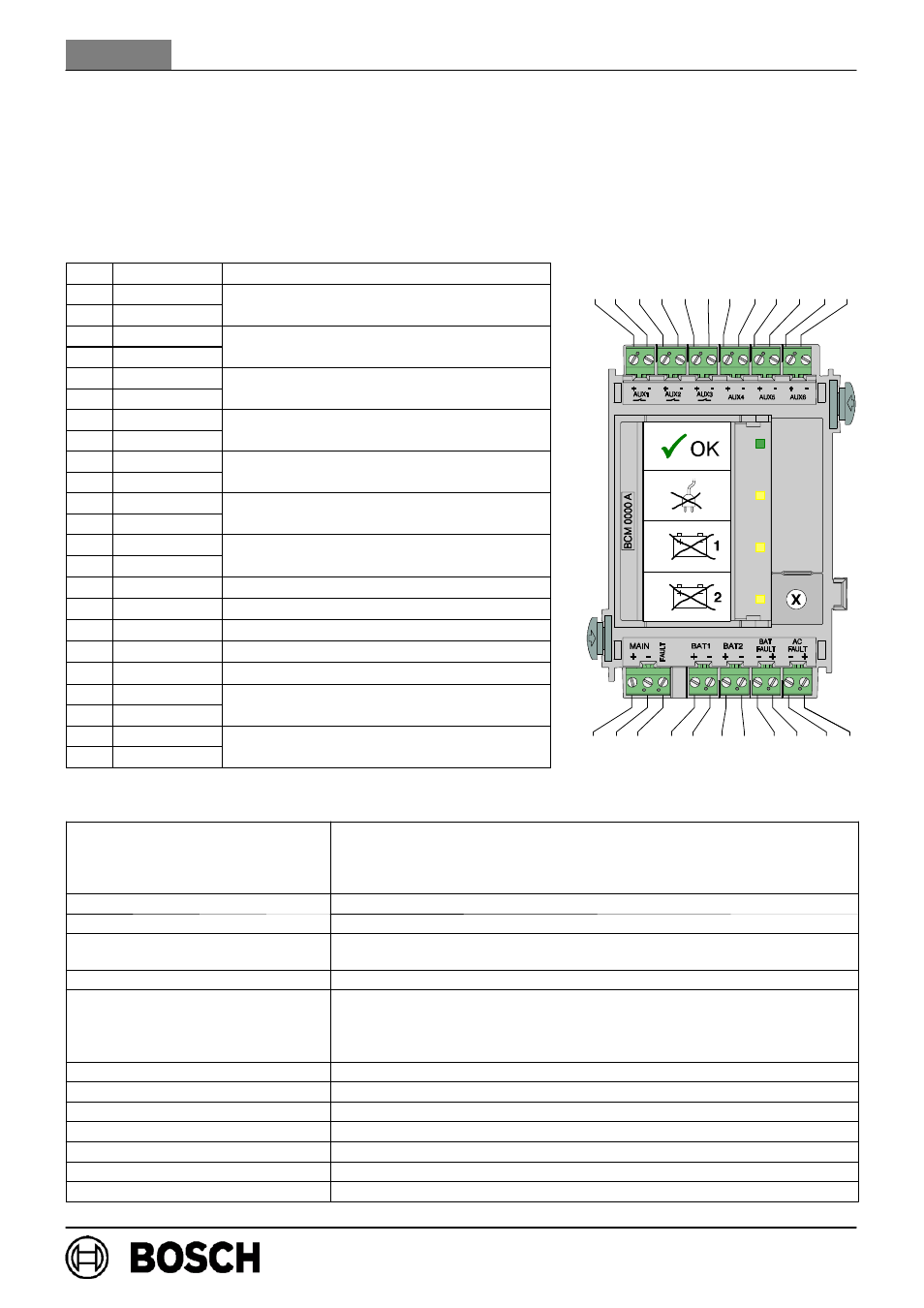

Cablaje
Nr. Nume Conexiune
1 AUX1 + Ieşire comutată +24 V / max. 1,4 A
2 AUX1 -
Ieşire comutată +24 V / max. 1,4 A
(suport baterie)
3 AUX2 + Ieşire comutată +24 V / max. 1,4 A
4 AUX2 -
Ieşire comutată +24 V / max. 1,4 A
(suport baterie)
5 AUX3 + Ieşire comutată +24 V / max. 1,4 A
6 AUX3 -
Ieşire comutată +24 V / max. 1,4 A
(suport baterie)
7 AUX4 + Consumator, +24 V / max. 0,5 A
8 AUX4 -
Consumator, +24 V / max. 0,5 A
(suport baterie)
9 AUX5 + Consumator, +24 V / max. 0,5 A
10 AUX5 -
Consumator, +24 V / max. 0,5 A
(suport baterie)
11 AUX6 + Consumator, +24 V / max. 0,5 A
12 AUX6 -
Consumator, +24 V / max. 0,5 A
(suport baterie)
13 MAIN +
Alimentare de la reţea
14 MAIN -
Alimentare de la reţea
15 FAULT Semnal de întrerupere aliment. de la reţea
17 BAT1 + Baterii 1 + 2 plus
18 BAT1 - Baterii 1 + 2 minus
19 BAT2 + Baterii 3 + 4 plus
20 BAT2 - Baterii 3 + 4 minus
21 BAT FAULT - Semnal de întrerupere alimentare de la
22 BAT FAULT +
Semnal de întrerupere alimentare de la
baterie
23 AC FAULT - Semnal de întrerupere alimentare de la
24 AC FAULT +
Semnal de întrerupere alimentare de la
reţea
Specificaţii tehnice
Afişaj şi elemente operative 1 LED verde (Alimentare de la reţea activă)
3 LED-uri galbene (Întrerupere alimentare de la reţea, Întrerupere
alimentare de la bateria 1, Întrerupere alimentare de la bateria 2)
1 buton (Încărcare baterii, Pornire panou fără alimentare de la reţea)
Tensiune nominală 20 V CC - 30 V CC (min - max)
Consum electric 31 mA (în mod stand-by) / 40 mA (în caz de defecţiune)
Aliment. linii electrice ale modu-
lului PRS 0002 / PRD 0004 Max. 6 A de la reţea
Max. 8 A de la baterie
Standarde de siguranţă IEC 60950 / EN 60950
Ieşiri 3 comutatoare (+24 V / 1.4 A), suport baterie
3 consumatori (+24 V / 0,5 A), suport baterie
1 semnal de întrerupere alimentare de la baterie (0 V / 500 mA)
1 semnal de întrerupere alimentare de la reţea (0 V / 500 mA)
Protecţie EMI / EMC EN 50130-4 / EN 61000-6-3 / UL 864 / FCC Part 15
Temperatură de operare permisă -5 _C . . . 50 _C
Temp. de depozitare permisă -20 _C . . . 60 _C
Umiditate relativă permisă max. 95 % fără condensare
Materiale şi culori carcasă Plastic ABS, negru antracit semilucios, RAL 7016
Dimensiuni (Î x L x A) aprox. 127 x 96 x 60 mm
Greutate aprox. 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
