Lietuviškai 4.998.137.261 Gaminio aprašymas BCM 0000 A
20 / 32
ST - FIR / PRM1
4.998.153.971 / A5 / 06.2008
Funkcijų aprašymas
d Modulis kontroliuoja visą skydo maitinimą ir automatiškai pagal temperatūrą reguliuoja
baterijos krovimo greitį tinkamiausiam veikimui užtikrinti.
d Mygtuku (X) rankiniu būdu įjungiamas baterijos krovimas, jei jos įtampa nukrenta žemiau 22
V; skydą galima įjungti be tinklo maitinimo, jei baterijos įkrautos.

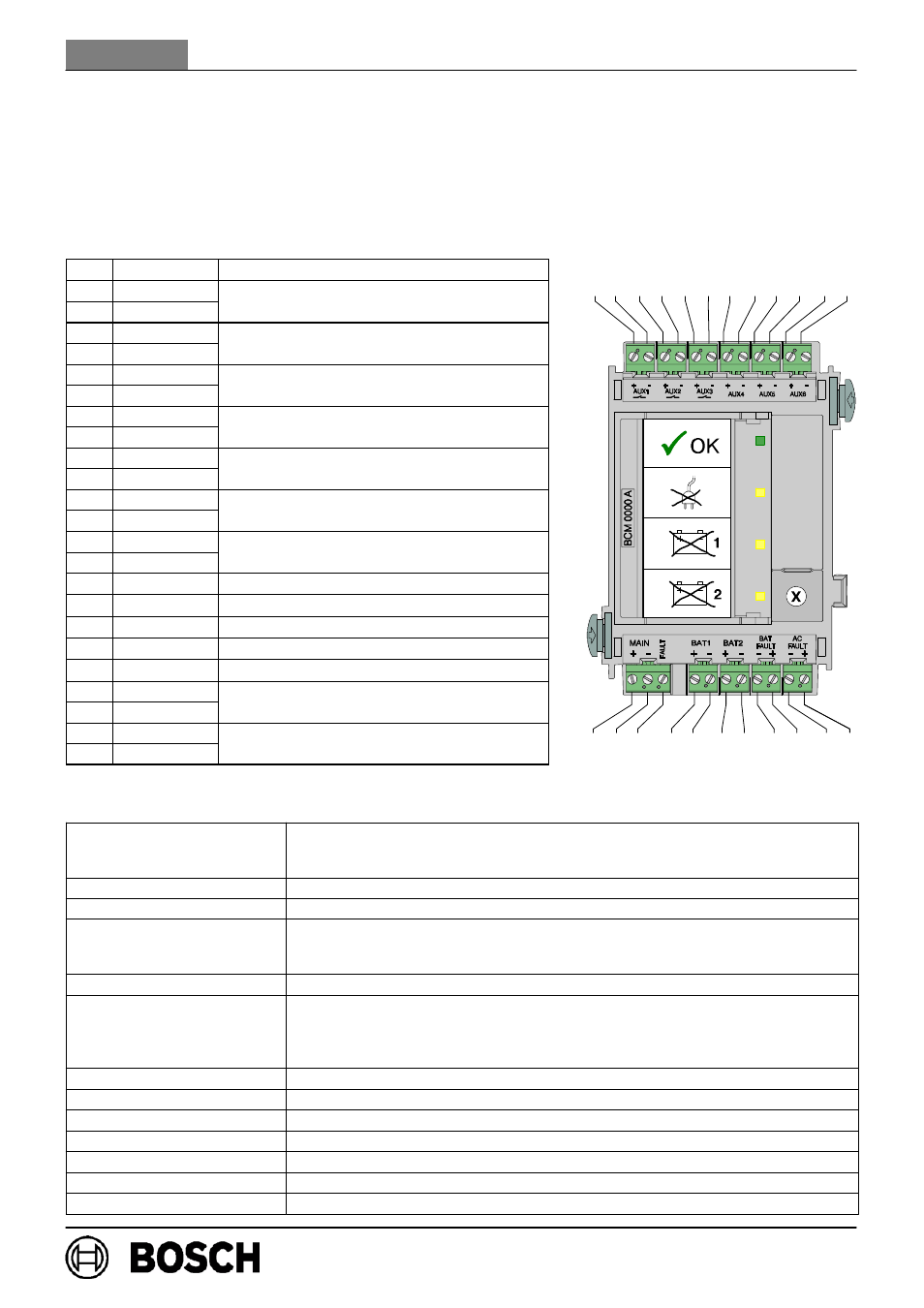

Laidai
Poz. Žyma Jungtis
1 AUX1 + Perjungiamasis išėjimas +24V / maks. 1,4 A
2 AUX1 -
Perjungiamasis išėjimas +24V / maks. 1,4 A
(su baterija)
3 AUX2 + Perjungiamasis išėjimas +24V / maks. 1,4 A
4 AUX2 -
Perjungiamasis išėjimas +24V / maks. 1,4 A
(su baterija)
5 AUX3 + Perjungiamasis išėjimas +24V / maks. 1,4 A
6 AUX3 -
Perjungiamasis išėjimas +24V / maks. 1,4 A
(su baterija)
7 AUX4 + Vartotojas, +24 V / maks. 0,5 A
8 AUX4 -
Vartotojas, +24 V / maks. 0,5 A
(su baterija)
9 AUX5 + Vartotojas, +24 V / maks. 0,5 A
10 AUX5 -
Vartotojas, +24 V / maks. 0,5 A
(su baterija)
11 AUX6 + Vartotojas, +24 V / maks. 0,5 A
12 AUX6 -
Vartotojas, +24 V / maks. 0,5 A
(su baterija)
13 MAIN +
Maitinimas iš tinklo
14 MAIN -
Maitinimas iš tinklo
15 FAULT Maitinimo iš tinklo gedimo signalas
17 BAT1 + Baterijos 1 + 2 plus
18 BAT1 - Baterijos 1 + 2 minus
19 BAT2 + Baterijos 3 + 4 plus
20 BAT2 - Baterijos 3 + 4 minus
21 BAT FAULT -
Baterijos maitinimo gedimo signalas
22 BAT FAULT +
Baterijos maitinimo gedimo signalas
23 AC FAULT -
Maitinimo iš tinklo gedimo signalas
24 AC FAULT +
Maitinimo iš tinklo gedimo signalas
Techninė specifikacija
Indikaciniai ir darbiniai
elementai 1 žalias indikatorius (įjungtas maitinimas iš tinklo)
3 geltoni indikatoriai (tinklo gedimas, 1 baterijos gedimas; 2 bat. gedimas)
1 mygtukas (baterijos krovimas, skydo įjungimas be maitinimo iš tinklo)
Įtampa 20 V nuolatinė srovė - 30 V nuolatinė srovė (min. - maks.)
Srovės naudojimas 31 mA (budėjimo režimu) / 40 mA (įrenginiui blogai veikiant)
Modulio kreipiamųjų
maitinimas PRS 0002/
PRD 0004 Maks. 6 A iš tinklo
Maks. 8 A maitinimas iš baterijos
Saugos standartai IEC 60950 / EN 60950
Išėjimai 3 jungikliai (+24 V / 1,4 A), su baterija
3 vartotojai (+24 V / 0,5 A), su baterija
1 baterijos maitinimo gedimo signalas (0 V / 500 mA)
1 maitinimo iš tinklo gedimo signalas (0 V / 500 mA)
Apsauga nuo EMI / EMC EN 50130-4 / EN 61000-6-3 / UL 864 / FCC 15 dalis
Leistinoji darbinė temp. -5 _C . . . 50 _C
Leistinoji laikymo temp. -20 _C . . . 60 _C
Leistinoji santykinė drėgmė maks. 95 % be kondensacijos
Korpuso medžiaga ir spalva ABS plastikas, antracito spalvos, pusiau blizgus, RAL7016
Matmenys (a x p x d) apie 127 x 96 x 60 mm
Svoris apie 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
