Λειτουργική περιγραφή
d Τα δομοστοιχεία επιτηρούν την πλήρη ηλεκτρική τροφοδοσία του πίνακα ελέγχου και βασίζονται
στη θερμοκρασία, τα δομοστοιχεία ρυθμίζουν αυτόματα το συντελεστή φόρτισης μπαταρίας για
ιδανική απόδοση.
d Ο κωδικός (X) ενεργοποιεί τη χειροκίνητη φόρτιση μπαταρίας εάν η ισχύ μπαταρίας είναι
μικρότερη από 22 V, και ο πίνακας μπορεί να ενεργοποιηθεί χωρίς ισχύ εάν οι μπαταρίες έχουν
φορτιστεί.

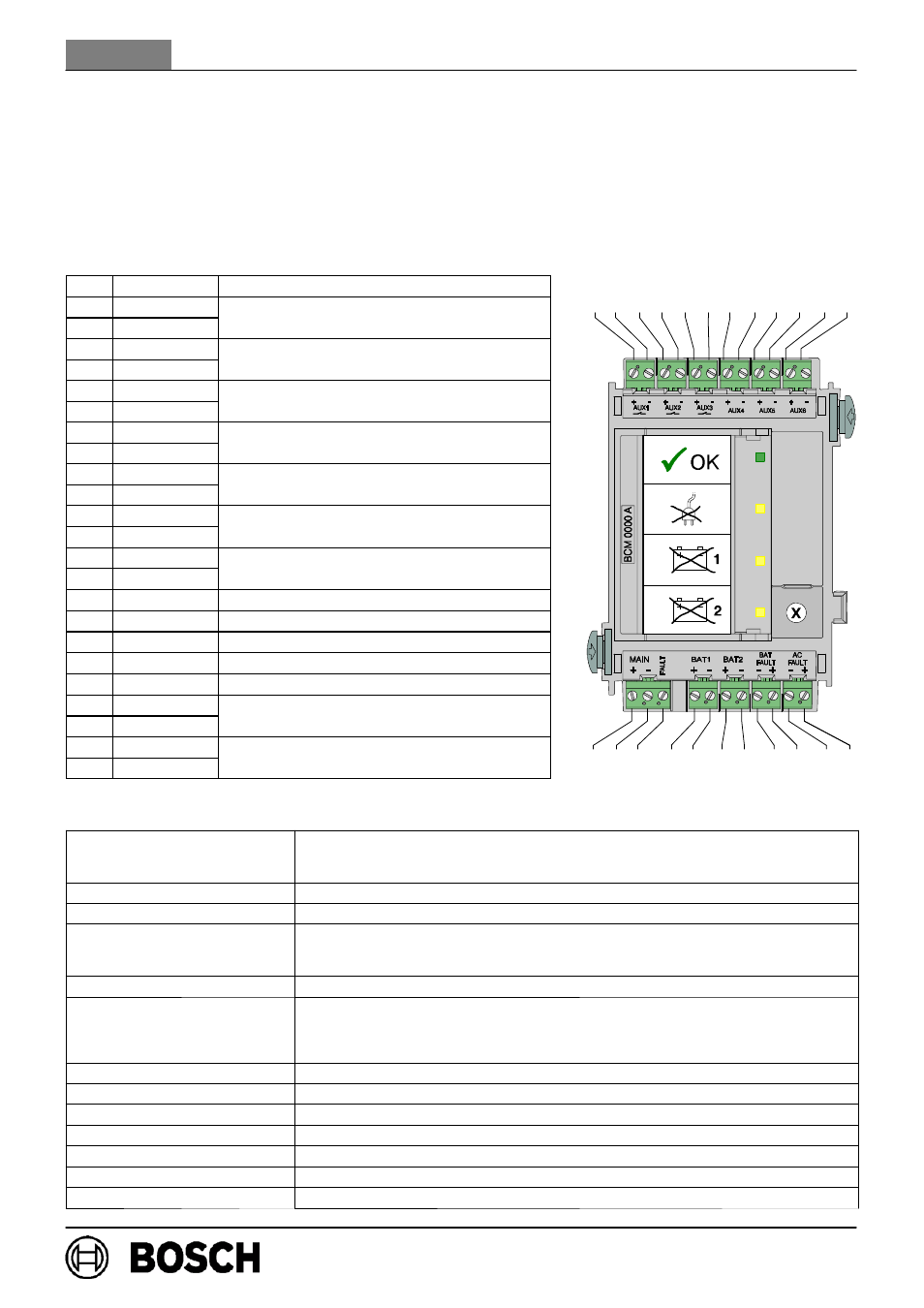

Ενσυρμάτωση
Θέση Σήμανση Σύνδεση
1 AUX1 +
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
2 AUX1 -
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
(υποστήριξη μπαταρίας)
3 AUX2 +
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
4 AUX2 -
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
(υποστήριξη μπαταρίας)
5 AUX3 +
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
6 AUX3 -
Διακόπτης εξόδου +24 V / μέγ. 1,4 A
(υποστήριξη μπαταρίας)
7 AUX4 +
Καταναλωτής, +24 V / μέγ. 0,5 A
8 AUX4 -
Καταναλωτής, +24 V / μέγ. 0,5 A
(υποστήριξη μπαταρίας)
9 AUX5 +
Καταναλωτής, +24 V / μέγ. 0,5 A
10 AUX5 -
Καταναλωτής, +24 V / μέγ. 0,5 A
(υποστήριξη μπαταρίας)
11 AUX6 +
Καταναλωτής, +24 V / μέγ. 0,5 A
12 AUX6 -
Καταναλωτής, +24 V / μέγ. 0,5 A
(υποστήριξη μπαταρίας)
13 MAIN +
Κύρια ισχύ
14 MAIN -
Κύρια ισχύ
15 FAULT Σήμα σφάλματος κύριας ισχύος
17 BAT1 + Μπαταρίες 1 + 2 θετικό
18 BAT1 - Μπαταρίες 1 + 2 αρνητικό
19 BAT2 + Μπαταρίες 3 + 4 θετικό
20 BAT2 - Μπαταρίες 3 + 4 αρνητικό
21 BAT FAULT -
Σήμα σφάλματος ισχύος μπαταρίας
22 BAT FAULT +
Σήμα σφάλματος ισχύος μπαταρίας
23 AC FAULT -
Σήμα σφάλματος κύριας ισχύος
24 AC FAULT +
Σήμα σφάλματος κύριας ισχύος
Τεχνικές προδιαγραφές
Στοιχεία επιτήρησης και
λειτουργίας 1 πράσινη φωτοδίοδος (LED) (κύρια ισχύς εντός) / 3 κίτρινες φω τοδίοδοι (LED)
(σφάλμα κύριας ισχύος, Μπαταρίες 1 σφάλμα; Μπαταρίες 2 σφάλμα)
1 κω δικός (φόρτιση μπαταριών, εκκίνηση πίνακα ελέγχου χωρίς κύρια ισχύ)
Τάση τροφοδοσίας 20 V DC - 30 V DC (ελάχ. - μέγ.)
Κατανάλωση ρεύματος 31 mA (εφεδρική λειτουργία) / 40 mA (σε περίπτω ση δυσλειτουργίας)
Παροχή ρεύματος ραγών
δομοστοιχείων PRS 0002/
PRD 0004 Μέγ. 6 A από κύρια ισχύ
Μέγ. 8 A ισχύς μπαταρίας
Προδιαγραφές ασφαλείας IEC 60950 / EN 60950
Εξοδοι 3 διακόπτες (+24 V / 1,4 A), με υποστήριξη μπαταρίας
3 καταναλωτές (+24 V / 0,5 A), με υποστήριξη μπαταρίας
1 Σήμα σφάλματος ισχύος μπαταρίας (0 V / 500 mA)
1 Σήμα σφάλματος κύριας ισχύος (0 V / 500 mA)
Προστασία EMI / EMC EN 50130-4 / EN 61000-6-3 / UL 864 / FCC μέρος 15
Επι. θερμ. λειτουργίας -5 _C . . . 50 _C
Επι. θερμ. αποθήκευσης -20 _C . . . 60 _C
Επιτρεπτή σχετική υγρασία μέγ. 95 % μη συμπυκνούμενη
Υλικά επένδυσης και χρώματα Πλαστικές πολυλάκκες ABS, ημιστιλπνός ανθρακίτης, RAL7016
Διαστάσεις (Υ x Π x Β) περ. 127 x 96 x 60 mm
Βάρος περ. 185 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 17 18 19 20 21 22 23 24
