BCM-0000-B da 9
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07
Terminaltildeling
Se tegningen på side 4.

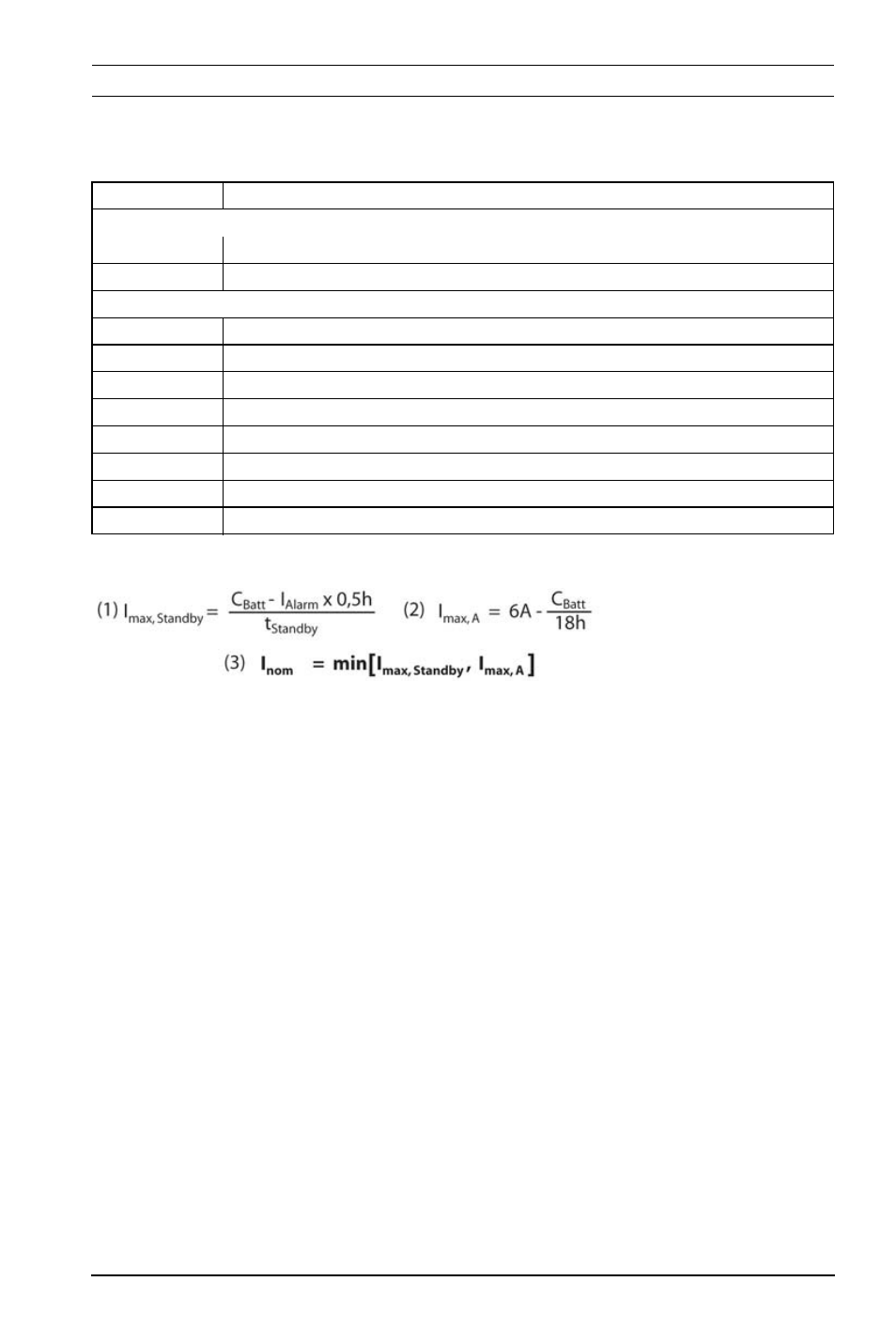

Standby strømberegning iht. EN 54-4
Formel (1) giver den maks. nødvendige strøm til en buffertid
(I
max,Standby
).Formel (2) giver den maks. centralstrøm med samtidig
hensyntagen til batteriladningen (I
max,A
).Iht. formel (3), er den nødvendige
standby-strøm for centralen (I
nom
) baseret på den mindste værdi af de to
maks. strømværdier for centralen.
Parameter:
-
t
Standby
= buffertid i timer
- I
Alarm
= maks. alarmstrøm (I
max,B
)
- C
Batt
= batterikapacitet i Ah
Der findes følgende kapaciteter:
-
24–26 Ah og 36–45 Ah med 2 batterier
- 48–52 Ah og 72–90 Ah med 4 batterier
Mærkning Tilslutning
Øverste tilslutninger fra venstre til højre
24 V +/-
Afbryderudgang +24 V maks. 2,8 A (batteri-backup, ekstra)
24 V +/- Afbryderudgang +24 V maks. 2,8 A (batteri-backup, ekstra)
Nederste tilslutninger fra venstre til højre
MAIN +/-
Strømforsyningsenhed
MAIN FAULT Signalindgang, strømforsyningsfejl
BAT1 +/-
Batteripar 1-tilslutning
BAT2 +/- Batteripar 2-tilslutning
FAULT AC Afbryderudgang, lysnetfejl
FAULT BAT - Afbryderudgang, batterifejl
FAULT
Σ -
Afbryderudgang, kollektiv fejl
FAULT +24 V Afbryderudgang +
