36 nl BCM-0000-B
F.01U.081.382 | 3.0 | 2009.07 Bosch Sicherheitssysteme GmbH
Klembezetting
Zie tekening op pagina 4.

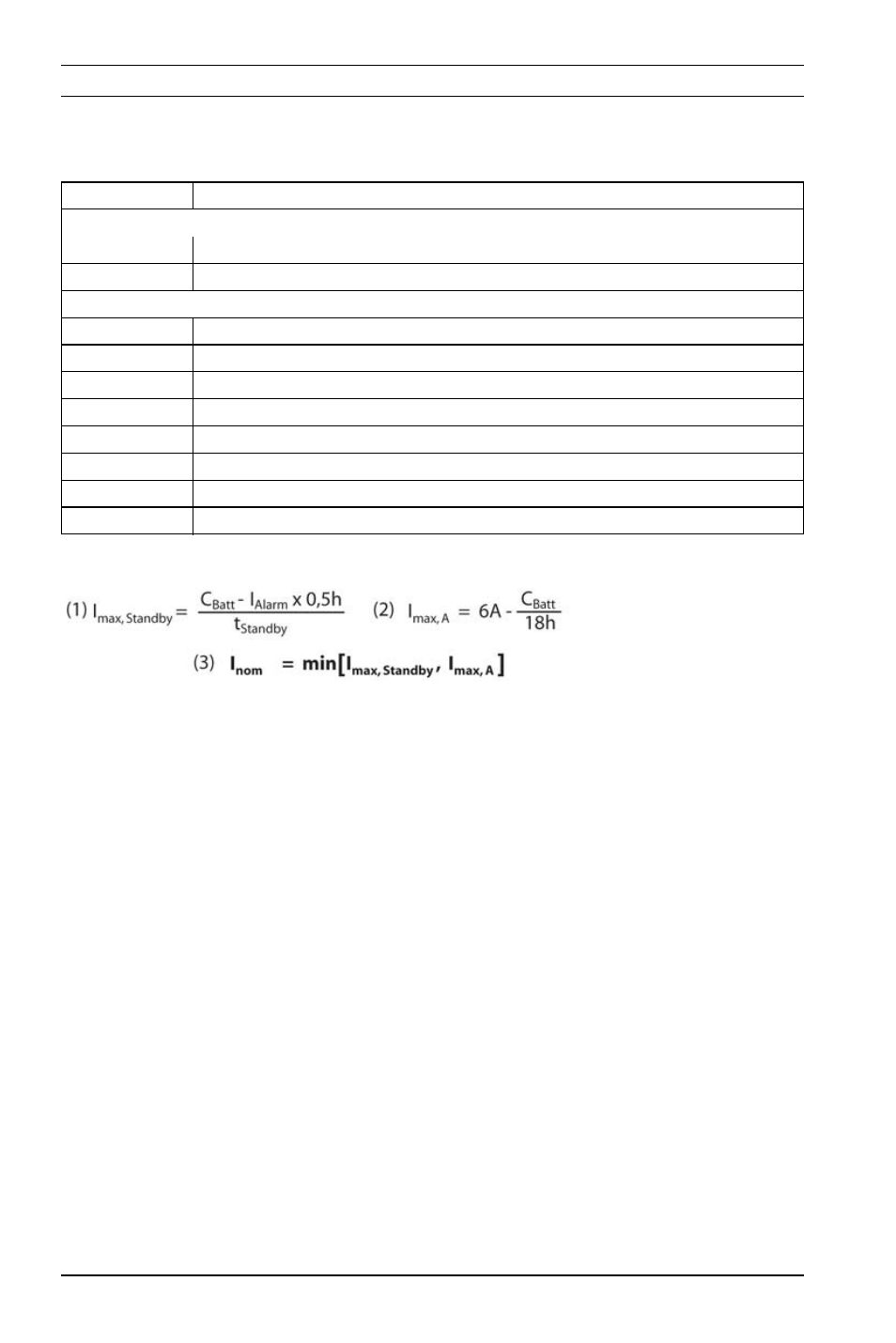

Berekening van stand-by-stroom conform EN 54-4
Formule (1) geeft de maximale centralestroom weer die voor een speciale
buffertijd (I
max,Standby
) vereist is. Formule (2) geeft de maximale
centralestroom en tevens de waarde van de acculaadstroom (I
max,A
) weer.
Volgens formule (3) is de vereiste standby-stroom van de centrale (I
nom
)
gebaseerd op de kleinste van de beide maximale stroomwaarden van de
centrale.
Parameter:
-
t
Standby
= buffertijd in uren
- I
Alarm
= maximale alarmstroom (I
max,B
)
- C
Batt
= accuspanning in Ah
De volgende capaciteiten zijn mogelijk:
-
24–26 Ah en 36–45 Ah met 2 accu's
- 48–52 Ah en 72–90 Ah met 4 accu's
Labels Aansluiting
Bovenste aansluitingen, van links naar rechts
24 V +/-
Schakeluitgang+24 V max. 2,8 A (met accubuffer, optioneel)
24 V +/- Schakeluitgang+24 V max. 2,8 A (met accubuffer, optioneel)
Onderste aansluitingen, van links naar rechts
MAIN +/-
Aansluiting voor netspanning
MAIN FAULT Signaalingang, netspanningsstoring
BAT1 +/-
Aansluiting voor accupaar 1
BAT2 +/- Aansluiting voor accupaar 2
FAULT AC - Schakeluitgang, netspanningsstoring
FAULT BAT - Schakeluitgang, accustoring
FAULT
Σ -
Schakeluitgang, verzamelstoring
FAULT +24 V Schakeluitgang +
