Bosch FPP-5000 External Power Supply Unit Kit 24 V - Manual (Page 45)

BCM-0000-B ro 45
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07
Alocare borne
Consultaţi chema de la pagina 4.

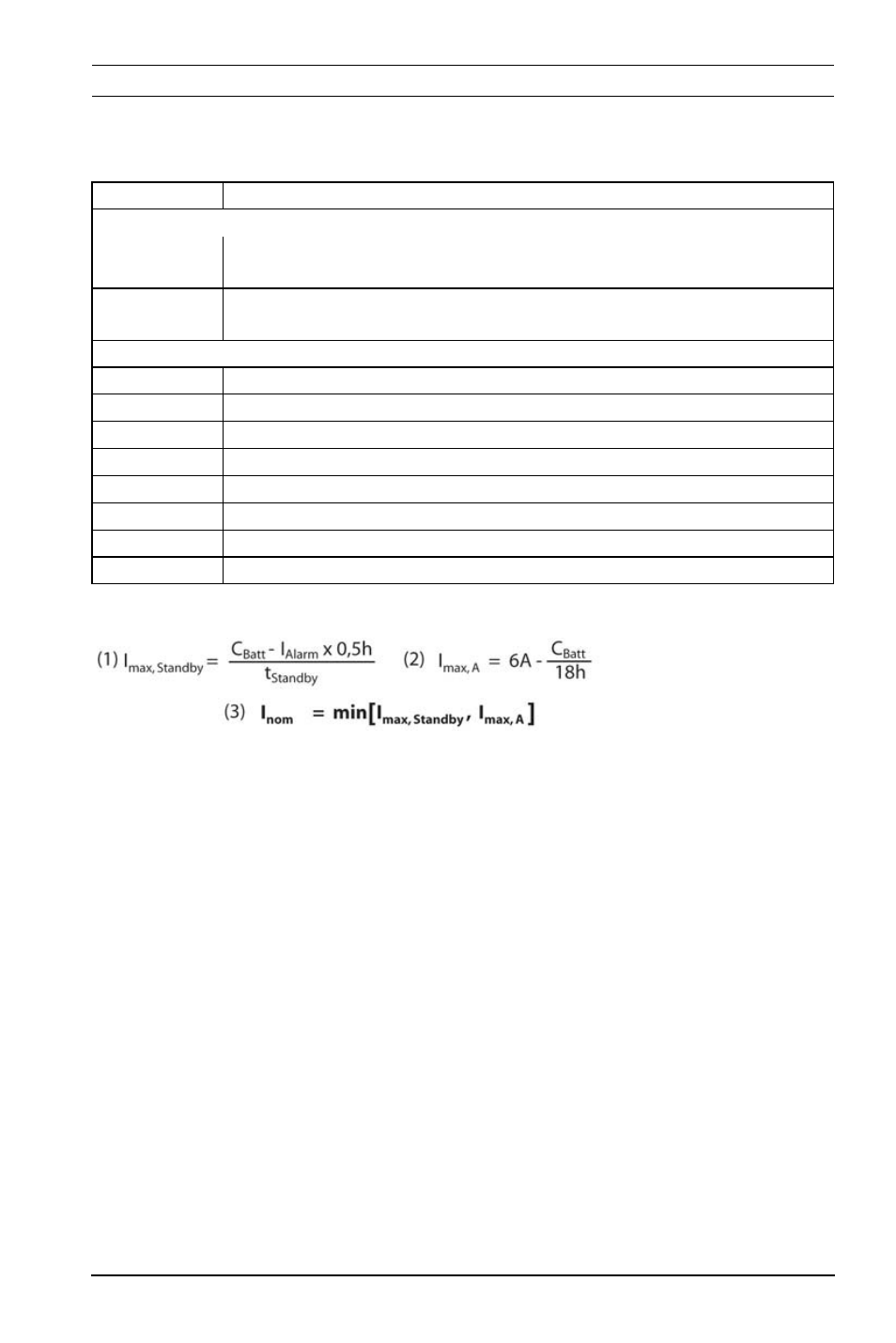

Calcularea curentului de standby conform EN 54-4
Formula (1) oferă curentul maxim la panou necesar pentru a oferi o anumită
durată tampon (I
max,Standby
). Formula (2) oferă curentul maxim la panou cu
considerarea simultană a încărcării bateriei (I
max,A
). Conform formulei (3),
curentul de standby necesar la panou (I
nom
) se bazează pe valoarea mai
mică a celor două valori maxime ale curentului la panou.
Parametru:
-
t
Standby
= durată tampon în ore
- I
Alarm
= curent maxim de alarmă (I
max,B
)
- C
Batt
= capacitate baterie în Ah
Sunt fezabile următoarele capacităţi:
-
24–26 Ah şi 36–45 Ah pentru 2 baterii
- 48–52 Ah şi 72–90 Ah pentru 4 baterii
Etichetare Conexiune
Conexiunile superioare, de la stânga la dreapta
24 V +/-
Ieşirea comutatorului +24 V max. 2,8 A (baterie încărcată,
opţional)
24 V +/- Ieşirea comutatorului +24 V max. 2,8 A (baterie încărcată,
opţional)
Conexiunile inferioare, de la stânga la dreapta
MAIN +/-
Conexiunea unităţii de alimentare
MAIN FAULT Intrare semnal, alimentare defectă
BAT1 +/-
Conexiunea perechii de baterii 1
BAT2 +/- Conexiunea perechii de baterii 2
FAULT AC - Ieşire comutator, alimentare principală defectă
FAULT BAT - Ieşire comutator, baterie defectă
FAULT
Σ -
Ieşire comutator, defect colectiv
FAULT +24 V Ieşire comutator +
