Atribuição de terminais

Ver desenho na página 4.

Cálculo do consumo em repouso (standby) em
conformidade com a norma EN 54-4

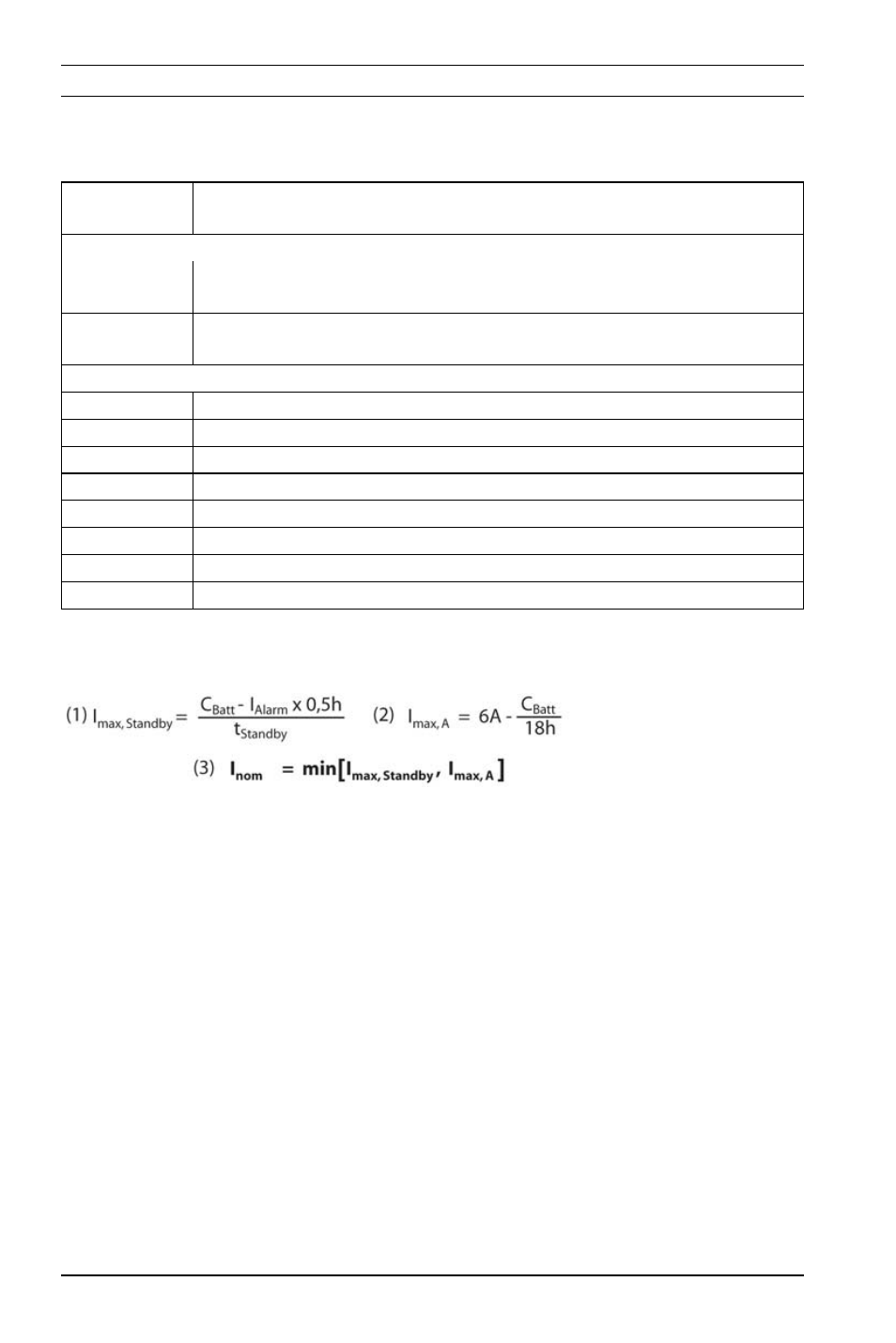

A fórmula (1) indica a corrente máxima do painel requerida para
disponibilizar um tempo de buffer específico (I

max,Standby

).A fórmula (2)

indica a corrente máxima do painel considerando simultaneamente a carga
da bateria (I

max,A

).De acordo com a fórmula (3), o consumo em repouso

(standby) requerido do painel (I

nom

) baseia-se no valor mais pequeno dos

dois valores de corrente máximos do painel.
Parâmetros:
-

t

Standby

= tempo de buffer em horas

-

I

Alarm

= corrente de alarme máxima (I

max,B

)

-

C

Batt

= capacidade da bateria em Ah

São possíveis as seguintes capacidades:
-

24–26 Ah e 36–45 Ah para 2 baterias

-

48–52 Ah e 72–90 Ah para 4 baterias

Legendage
m

Ligação

Ligações superiores, da esquerda para a direita
24 V +/-

Saída de comutação +24 V máx. 2,8 A (apoiada por bateria,
opcional)

24 V +/-

Saída de comutação +24 V máx. 2,8 A (apoiada por bateria,
opcional)

Ligações inferiores, da esquerda para a direita
MAIN +/-

Ligação da fonte de alimentação

MAIN FAULT Entrada de sinal, falha da fonte de alimentação
BAT1 +/-

Ligação par 1 da bateria

BAT2 +/-

Ligação par 2 da bateria

FAULT AC -

Saída de comutação, falha de rede

FAULT BAT - Saída de comutação, falha de bateria
FAULT

Σ -

Saída de comutação, falha colectiva

FAULT +24 V Saída de comutação +
