6 cs BCM-0000-B
F.01U.081.382 | 3.0 | 2009.07 Bosch Sicherheitssysteme GmbH
Přiřazení vývodů
Viz nákres na straně 4.
Výpočet klidového proudu je v souladu s normou
EN 54-4

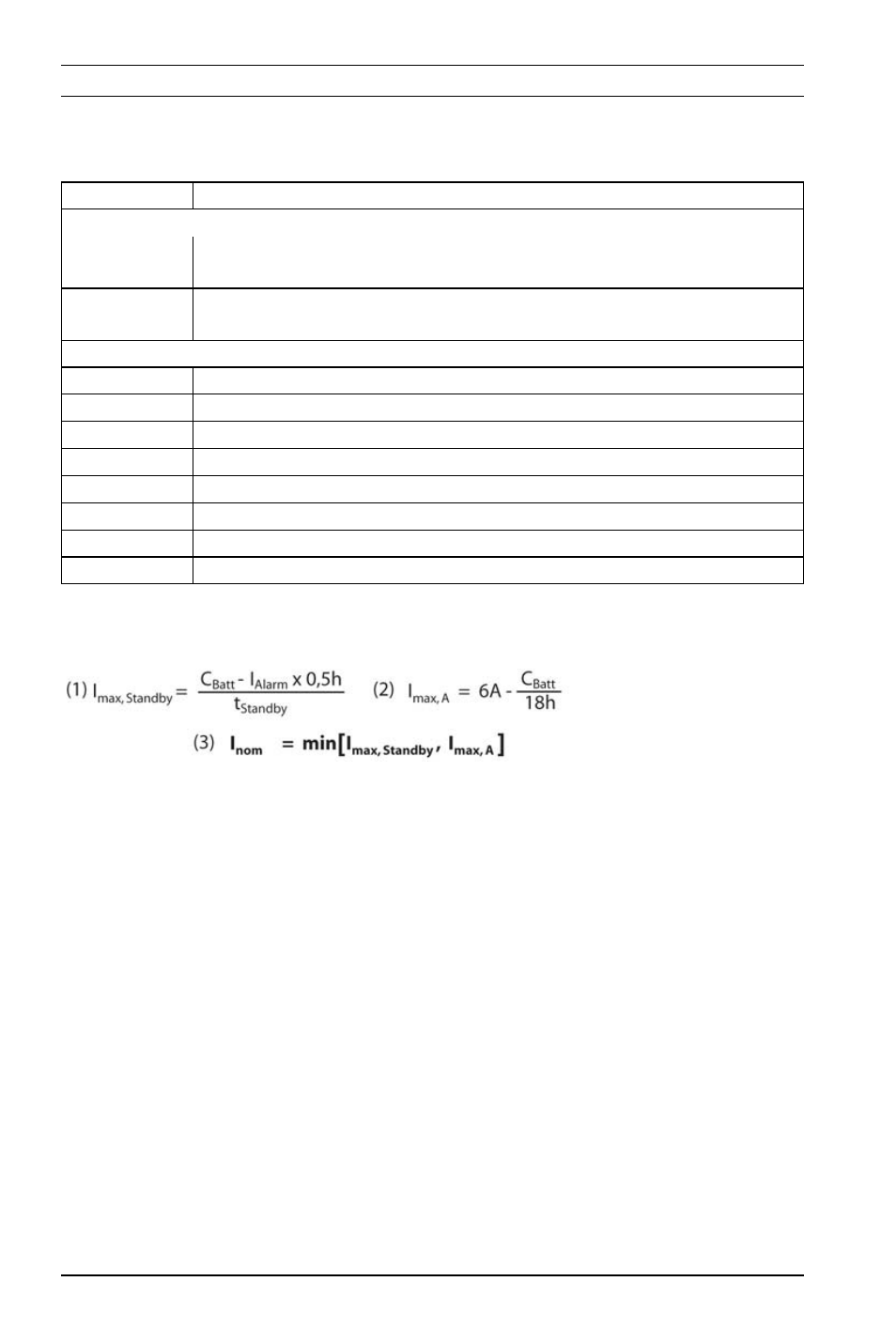

Vzorec (1) udává maximální proud ústředny potřebný k poskytnutí určité
doby vyrovnávání (I
max,Standby
). Vzorec (2) udává maximální proud ústředny
se souběžným uvážením nabíjení akumulátoru (I
max,A
). Podle vzorce (3) je
potřebný klidový proud ústředny (I
nom
) založen na menší z těchto dvou
maximálních hodnot proudů ústředny.
Parametr:
-
t
Standby
= doba vyrovnávání v hodinách
- I
Alarm
= maximální proud při poplachu (I
max,B
)
- C
Batt
= kapacita akumulátoru v Ah
Přijatelné jsou následující kapacity:
-
24–26 Ah a 36–45 Ah pro 2 akumulátory
- 48–52 Ah a 72–90 Ah pro 4 akumulátory
Označení Připojení
Horní připojení, zleva doprava
24 V +/-
Spínací výstup +24 V, max. 2,8 A (s vyrovnávacím
akumulátorem, volitelný)
24 V +/- Spínací výstup +24 V, max. 2,8 A (s vyrovnávacím
akumulátorem, volitelný)
Dolní připojení, zleva doprava
MAIN +/-
Připojení napájecího zdroje
MAIN FAULT Vstup signálu, porucha napájení
BAT1 +/-
Připojení dvojice akumulátorů č. 1
BAT2 +/- Připojení dvojice akumulátorů č. 2
FAULT AC - Spínací výstup, porucha elektrické sítě
FAULT BAT - Spínací výstup, porucha akumulátoru
FAULT
Σ -
Spínací výstup, hromadná porucha
FAULT +24 V Spínací výstup +
