BCM-0000-B it 33
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07
Assegnazione dei terminali
Vedere il disegno a pagina 4.
Calcolo della corrente in standby in conformità allo
standard EN 54-4

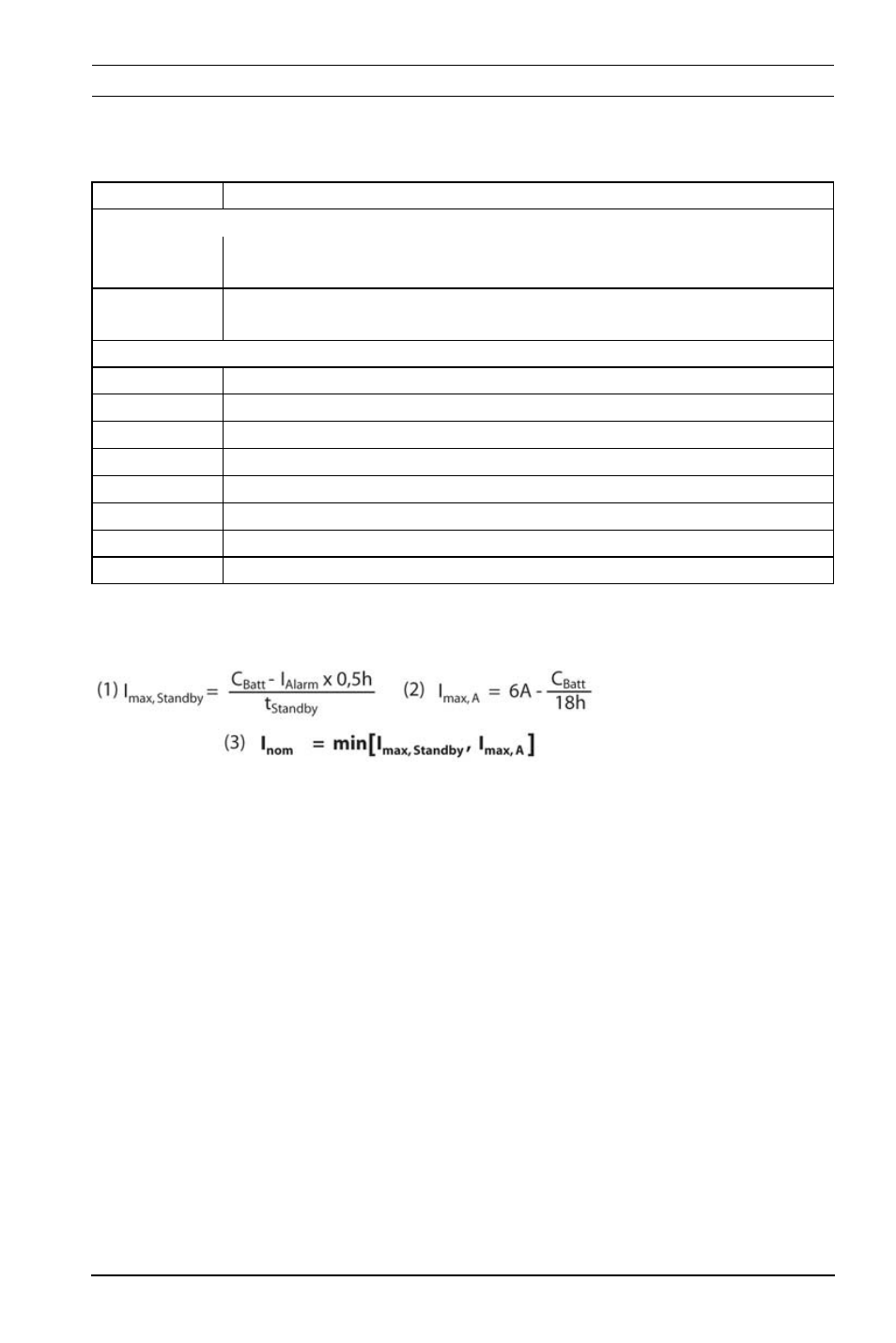

La formula (1) indica la corrente centrale massima necessaria per fornire un
tempo di buffer specifico (I
max,Standby
). La formula (2) indica la corrente
centrale massima tenendo in considerazione contemporaneamente la
ricarica delle batterie (I
max,A
). Secondo la formula (3), la corrente in
standby della centrale (I
nom
) si basa sul valore più piccolo tra le due correnti
massime della centrale.
Parametro:
-
t
Standby
= tempo di buffer in ore
- I
Alarm
= corrente di allarme massima (I
max,B
)
- C
Batt
= capacità delle batterie in Ah
Sono consigliabili le seguenti capacità:
-
24-26 Ah e 36-45 Ah per 2 batterie
- 48-52 Ah e 72-90 Ah per 4 batterie
Etichetta Collegamento
Collegamenti superiori, da sinistra a destra
24 V +/-
Uscita di commutazione +24 V max 2,8 A (alimentazione a
batteria, opzionale)
24 V +/- Uscita di commutazione +24 V max 2,8 A (alimentazione a
batteria, opzionale)
Collegamenti inferiori, da sinistra a destra
MAIN +/-
Collegamento alimentatore
MAIN FAULT Ingresso del segnale, guasto alimentatore
BAT1 +/-
Collegamento 1 coppia batterie
BAT2 +/- Collegamento 2 coppia batterie
FAULT AC - Uscita di commutazione, guasto alimentazione di rete
FAULT BAT - Uscita di commutazione, guasto batterie
FAULT
Σ -
Uscita di commutazione, guasto generico
FAULT +24 V Uscita di commutazione +
