Klemmenbelegung
Siehe Zeichnung auf Seite 4.

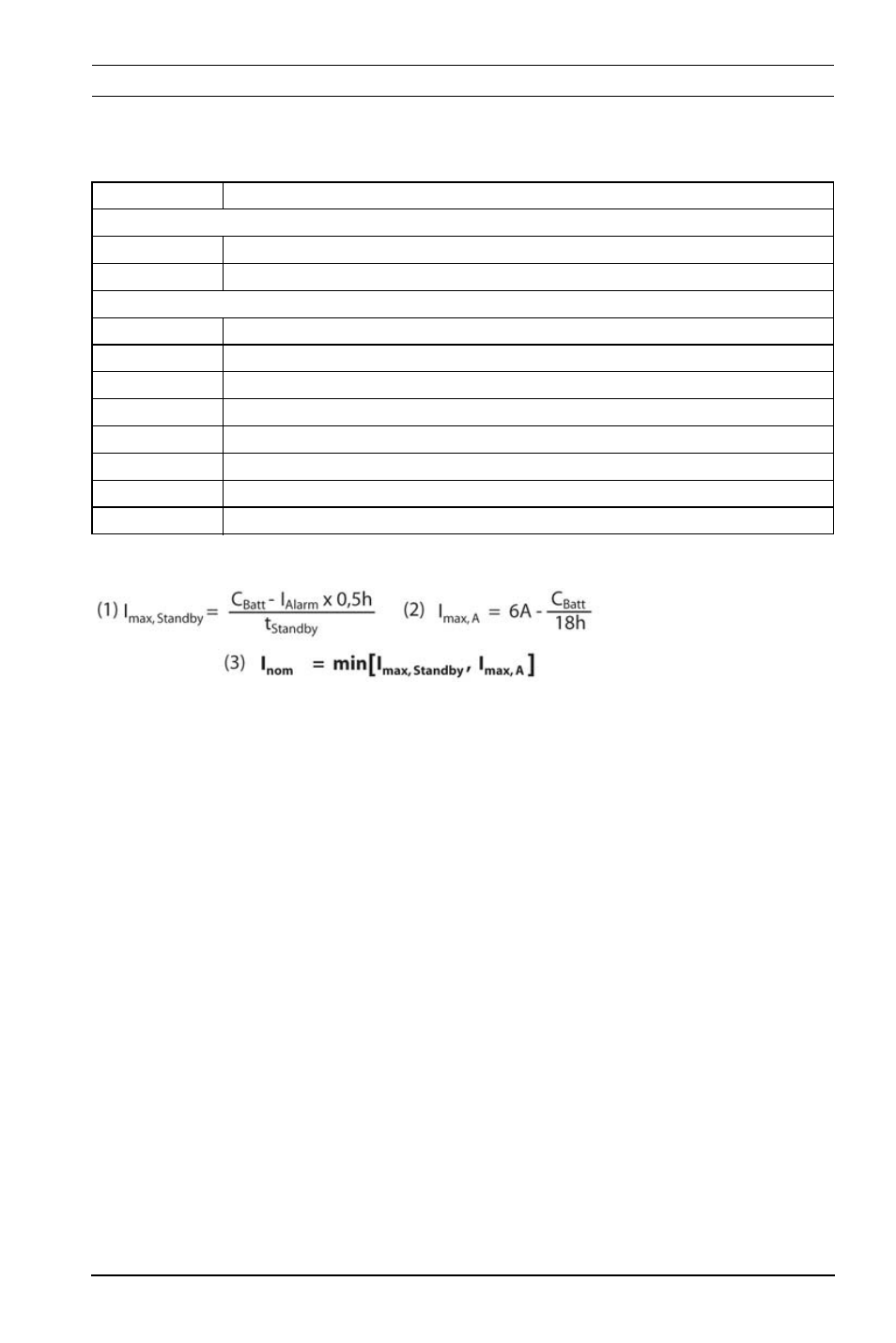

Ruhestromberechnung nach EN 54-4
Formel (1) beschreibt den maximalen Anlagenstrom um eine bestimmte
Überbrückungszeit zu gewährleisten (I
max,Standby
).
Formel (2) beschreibt den maximalen Anlagenstrom unter Berücksichtigung
der gleichzeitigen Batterieladung (I
max,A
).
Der zu wählende Anlagenruhestrom (I
nom
) ergibt sich nach Formel (3) aus
dem jeweils kleineren der beiden maximalen Anlagenstromwerte.
Parameter:
-
t
Standby
= Überbrückungszeit in Stunden
- I
Alarm
= Maximaler Alarmstrom (I
max,B
)
- C
Batt
= Batteriekapazität in Ah
Mögliche Kapazitäten C
Batt
sind:
- 24 - 26 Ah und 36 - 45 Ah bei 2 Batterien
- 48 - 52 Ah und 72 - 90 Ah bei 4 Batterien
Markierung Anschluss
Anschlüsse oben, von links nach rechts
24 V + / -
Schaltausgang +24 V max. 2,8 A (batteriegepuffert, wählbar)
24 V + / - Schaltausgang +24 V max. 2,8 A (batteriegepuffert, wählbar)
Anschlüsse unten, von links nach rechts
MAIN + / -
Anschluss Netzteil
MAIN FAULT Signaleingang Störung Netzteil
BAT1 + / -
Anschluss Batteriepaar 1
BAT2 + / - Anschluss Batteriepaar 2
FAULT AC - Schaltausgang Netzstörung
FAULT BAT - Schaltausgang Batteriestörung
FAULT
Σ -
Schaltausgang Sammelstörung
FAULT +24 V Schaltausgang +
