BCM-0000-B el 15
Bosch Sicherheitssysteme GmbH F.01U.081.382 | 3.0 | 2009.07
Εκχώρηση τερματικών
Βλ. το σχήμα στη σελίδα 4.
Υπολογισμός έντασης ρεύματος σε κατάσταση αναμονής
σύμφωνα με EN 54-4

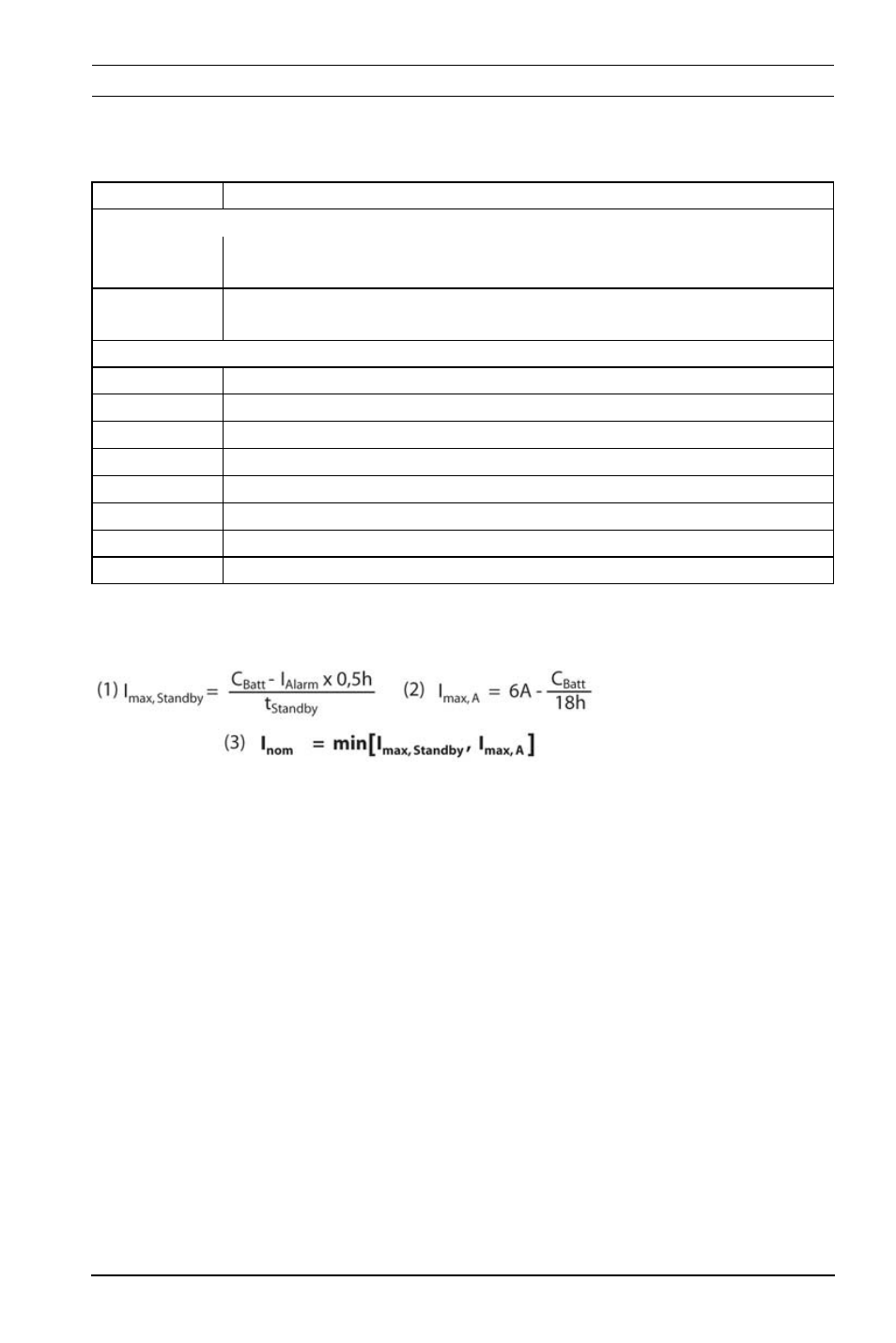

Ο τύπος (1) δίνει τη μέγιστη ένταση ρεύματος πίνακα που απαιτείται για την
παροχή ενός συγκεκριμένου χρόνου αναμονής (I
max,Standby
).Ο τύπος (2) δίνει
τη μέγιστη ένταση ρεύματος πίνακα λαμβάνοντας ταυτόχρονα υπόψη τη
φόρτιση της μπαταρίας (I
max,A
).Σύμφωνα με τον τύπο (3), η απαιτούμενη
ένταση ρεύματος αναμονής του πίνακα (I
nom
) βασίζεται στη μικρότερη τιμή
των δύο μέγιστων τιμών έντασης ρεύματος του πίνακα.
Παράμετρος:
-
t
Standby
= (Αναμονή) χρόνος αναμονής σε ώρες
- I
Alarm
= (Συναγερμός) μέγιστη ένταση ρεύματος συναγερμού (I
max,B
)
- C
Batt
= (Μπαταρία) χωρητικότητα της μπαταρίας σε Ah
Είναι εφικτές οι ακόλουθες χωρητικότητες:
-
24–26 Ah και 36–45 Ah για 2 μπαταρίες
- 48–52 Ah και 72–90 Ah για 4 μπαταρίες
Επισήμανση Σύνδεση
Επάνω συνδέσεις, από αριστερά προς τα δεξιά
24 V +/-
Έξοδος διακοπής +24 V μέγ. 2,8 A (μπαταρία με buffer,
προαιρετικά)
24 V +/- Έξοδος διακοπής +24 V μέγ. 2,8 A (μπαταρία με buffer,
προαιρετικά)
Κάτω συνδέσεις, από αριστερά προς τα δεξιά
MAIN +/-
Σύνδεση της μονάδας τροφοδοτικού
MAIN FAULT Είσοδος σήματος, σφάλμα τροφοδοτικού
BAT1 +/-
Σύνδεση ζεύγους μπαταριών 1
BAT2 +/- Σύνδεση ζεύγους μπαταριών 2
FAULT AC - Έξοδος διακοπής, σφάλμα κύριας ισχύος
FAULT BAT - Έξοδος διακοπής, σφάλμα μπαταρίας
FAULT
Σ -
Έξοδος διακοπής, συλλογικό σφάλμα
FAULT +24 V Έξοδος διακοπής +
