Asignación de terminales

Consulte la ilustración de la página 4.

Cálculo de la corriente de reposo de acuerdo con
EN 54-4

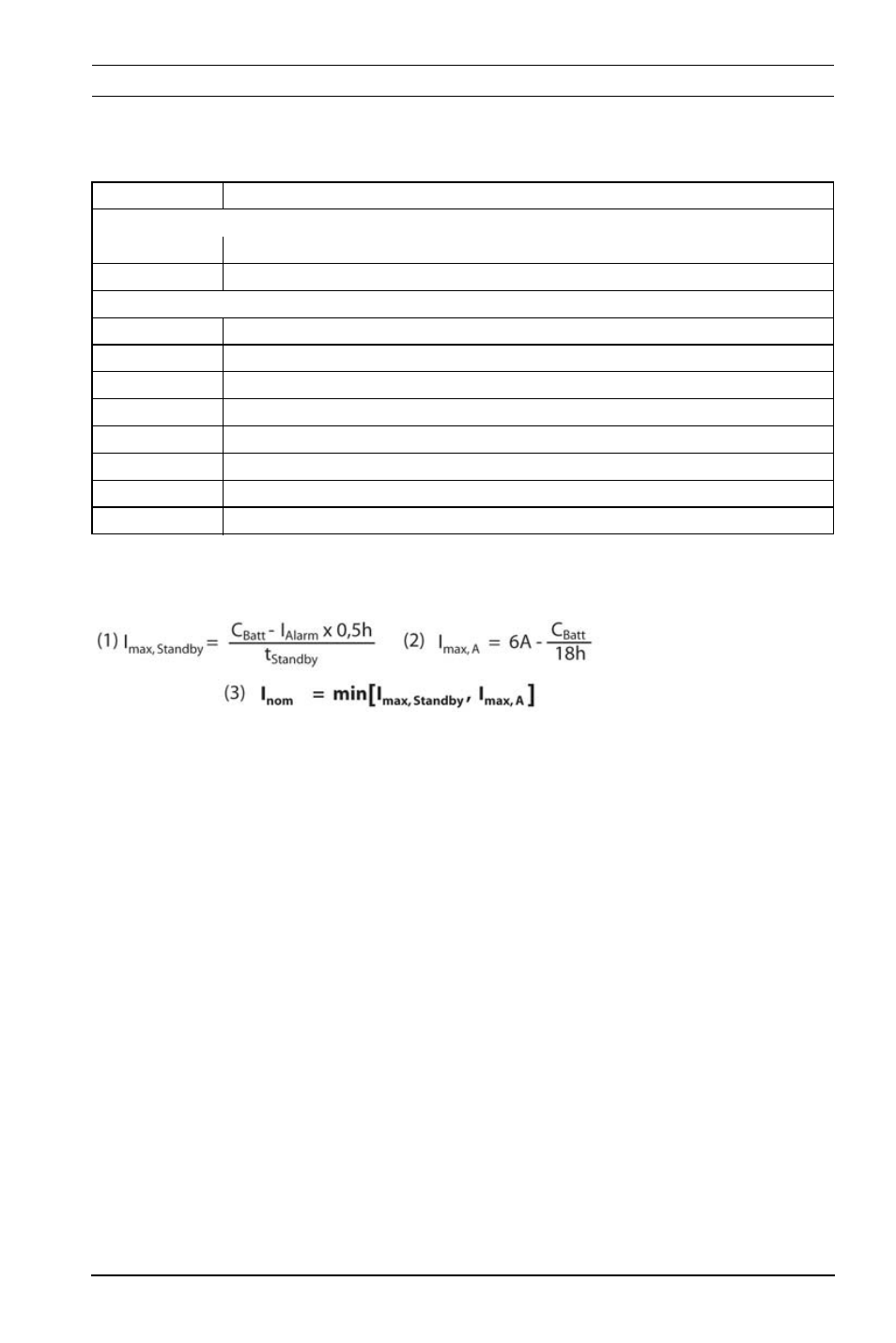

La fórmula (1) ofrece la corriente máxima de la central necesaria para
proporcionar un tiempo de almacenamiento específico (I

max,Standby

). La

fórmula (2) ofrece la corriente máxima de la central, teniendo en cuenta, al
mismo tiempo, la carga de la batería (I

max,A

). De acuerdo con la fórmula (3),

la corriente de reposo necesaria de la central (I

nom

) se basa en el valor

menor de los dos valores de corriente máxima de la central.
Parámetro:
-

t

Standby

= tiempo de almacenamiento en horas

-

I

Alarm

= corriente de alarma máxima (I

max,B

)

-

C

Batt

= capacidad de la batería en Ah

Están disponibles las siguientes capacidades:
-

24–26 Ah y 36–45 Ah para 2 baterías

-

48–52 Ah y 72–90 Ah para 4 baterías

Etiquetado

Conexión

Conexiones superiores, de izquierda a derecha
24 V +/-

Salida de +24 V máx. 2,8 A (soportada por batería, opcional)

24 V +/-

Salida de +24 V máx. 2,8 A (soportada por batería, opcional)

Conexiones inferiores, de izquierda a derecha
MAIN +/-

Conexión de la fuente de alimentación

MAIN FAULT Entrada de la señal, avería de fuente de alimentación
BAT1 +/-

Conexión de par 1 de baterías

BAT2 +/-

Conexión de par 2 de baterías

FAULT AC -

Salida de conmutador, avería de alimentación

FAULT BAT - Salida de conmutador, avería de batería
FAULT

Σ -

Salida de conmutador, avería general

FAULT +24 V Salida de conmutador +
