48 ru BCM-0000-B
F.01U.081.382 | 3.0 | 2009.07 Bosch Sicherheitssysteme GmbH
Назначение контактов
См. чертеж на стр. 4.
Расчет тока в дежурном режиме в соответствии с
EN 54-4

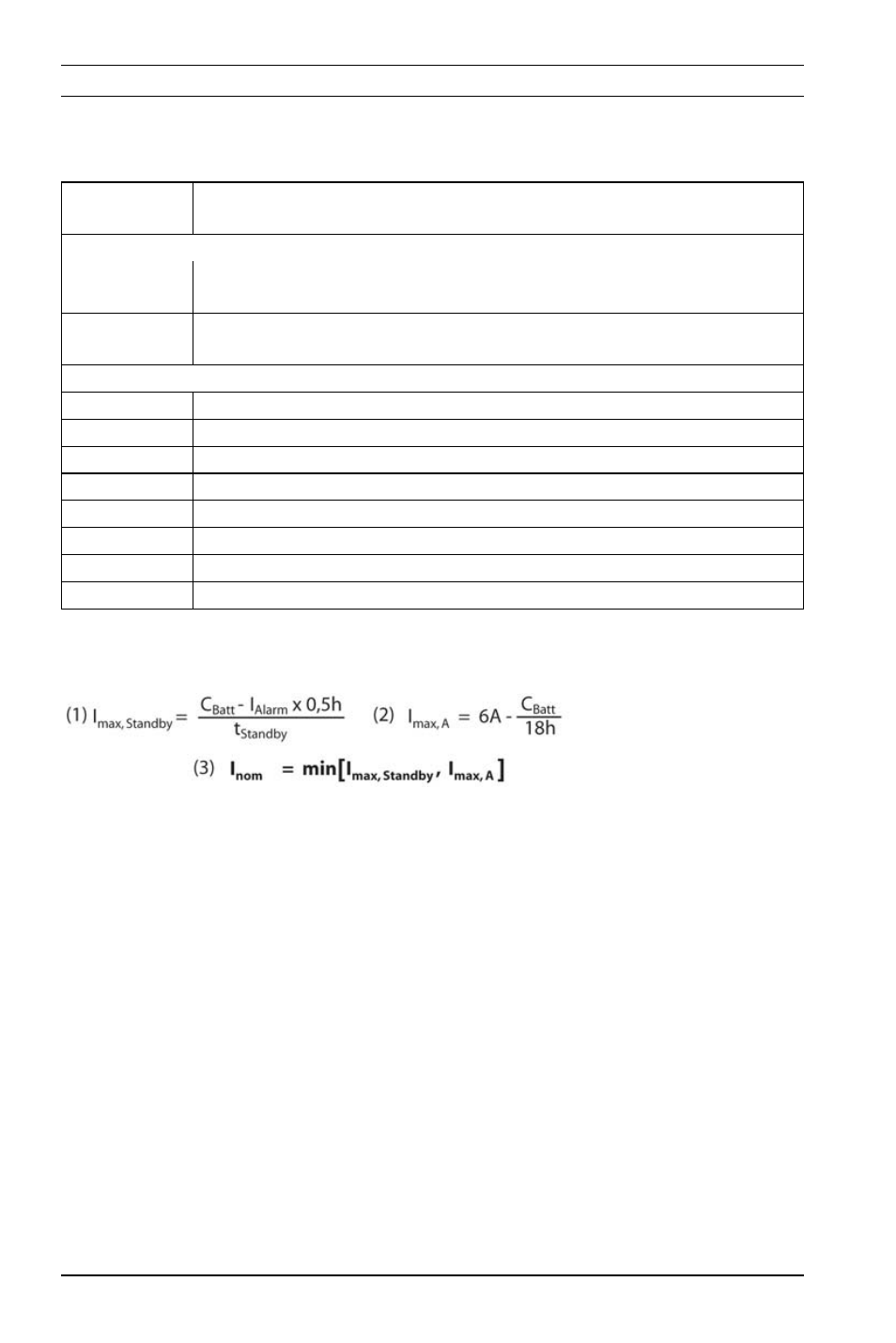

По формуле (1) рассчитывается максимальный ток панели, необходимый
для обеспечения определенного времени буферизации (I
max,Standby
). По
формуле (2) рассчитывается максимальный ток панели с
одновременным учетом заряда батареи (I
max,A
). Согласно формуле (3)
на основе меньшего значения из двух максимальных значений тока
панели рассчитывается необходимый ток в покое для панели (I
nom
).
Параметр:
-
t
Standby
= время буферизации в часах
- I
Alarm
= максимальный ток при тревоге (I
max,B
)
- C
Batt
= емкость батареи в Ач
Допустимы следующие емкости:
-
24–26 Ач и 36–45 Ач для 2 батарей
- 48–52 Ач и 72–90 Ач для 4 батарей
Обозначен
ие Соединение
Верхние подключения, слева направо
24 В +/-
Переключающий выход +24 В макс., 2,8 A (резерв от
батареи, опционально)
24 В +/- Переключающий выход +24 В макс., 2,8 A (резерв от
батареи, опционально)
Нижние подключения, слева направо
MAIN +/-
Подключение источника питания
MAIN FAULT Вход сигнала, неисправность источника питания
BAT1 +/-
Подключение первой пары батарей
BAT2 +/- Подключение второй пары батарей
FAULT AC - Переключающий выход, неполадка сети питания
FAULT BAT - Переключающий выход, неполадка батареи
FAULT
Σ -
Переключающий выход, общая неполадка
FAULT +24 V Переключающий выход +
