注意：カムは必ず時
計回りの方向に回
して締めてください

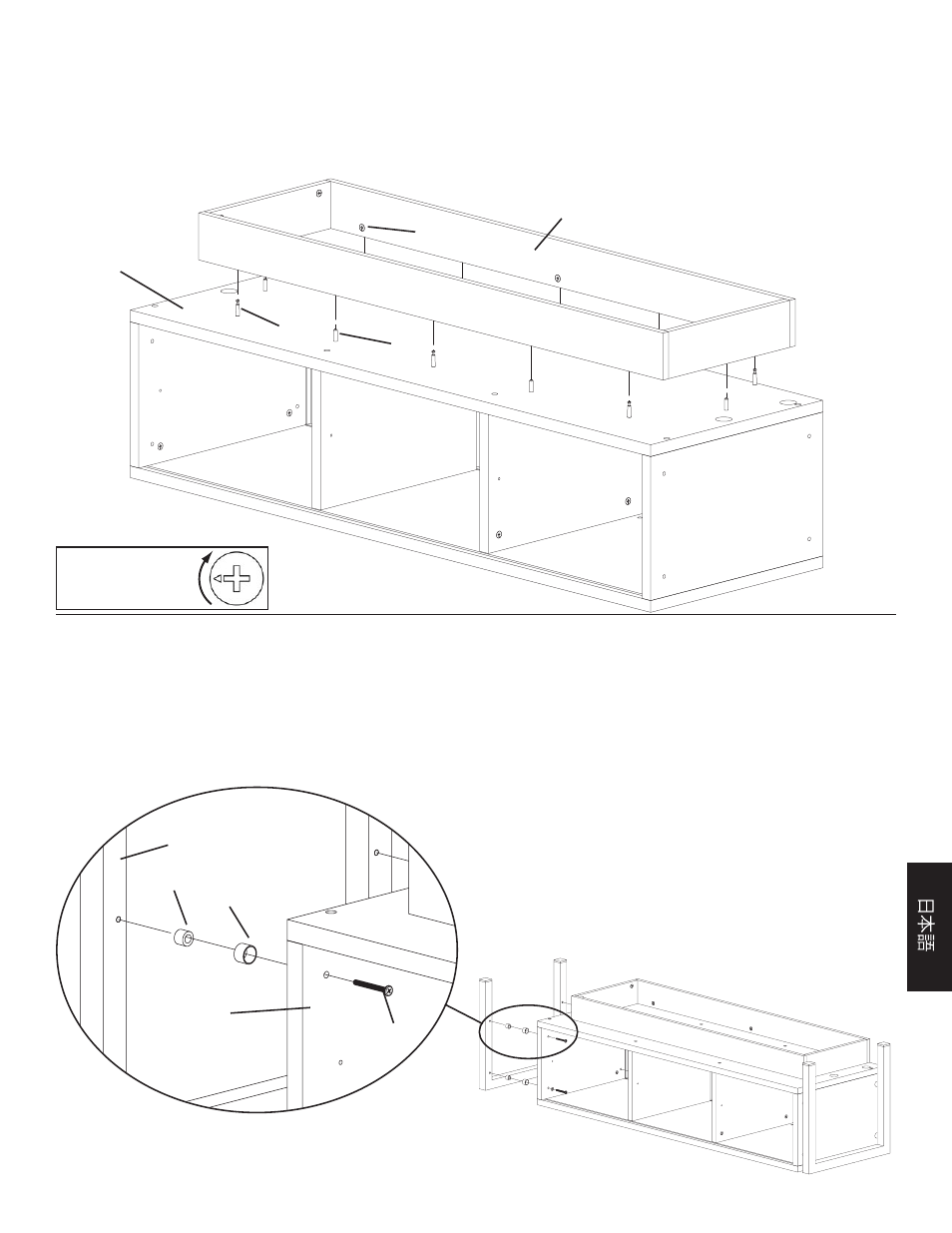

手順 9：組み立てた台輪を底板に取り付ける
台輪の枠組みをひっくり返して、台輪の穴と底板 (p) についているダボ (c) とカムピン (b) がぴったりと重なるようにそろえます。
前後の大輪用横木(w)のカム(a)を6つとも締め付けます。 カムが底板のカムピンにはまって台輪の枠組みが底板に固定されます。
図 9
w
a
p
b
c
手順 10：脚を取り付ける
脚 (y) を取り付ける場合、まずゴムスペーサー (g) をアルミスペーサー (h) の中にはめ込みます。 そして、M6 ボルト (f) を、側板
(s、t) 、組み合わせたスペーサーの順に通した後、脚に差し込みます。 詳しくは、図 10 の詳細図をご覧ください。 左右の脚の残り
の穴についても同じ作業を繰り返します。 各 M6 ボルトをアレンキー (n) でしっかりと固定します。
詳細図
y
g
h
図 10
s
f
