Hinweis: Die Hülsen
sollten im Uhrzeigersinn
festgezogen werden.

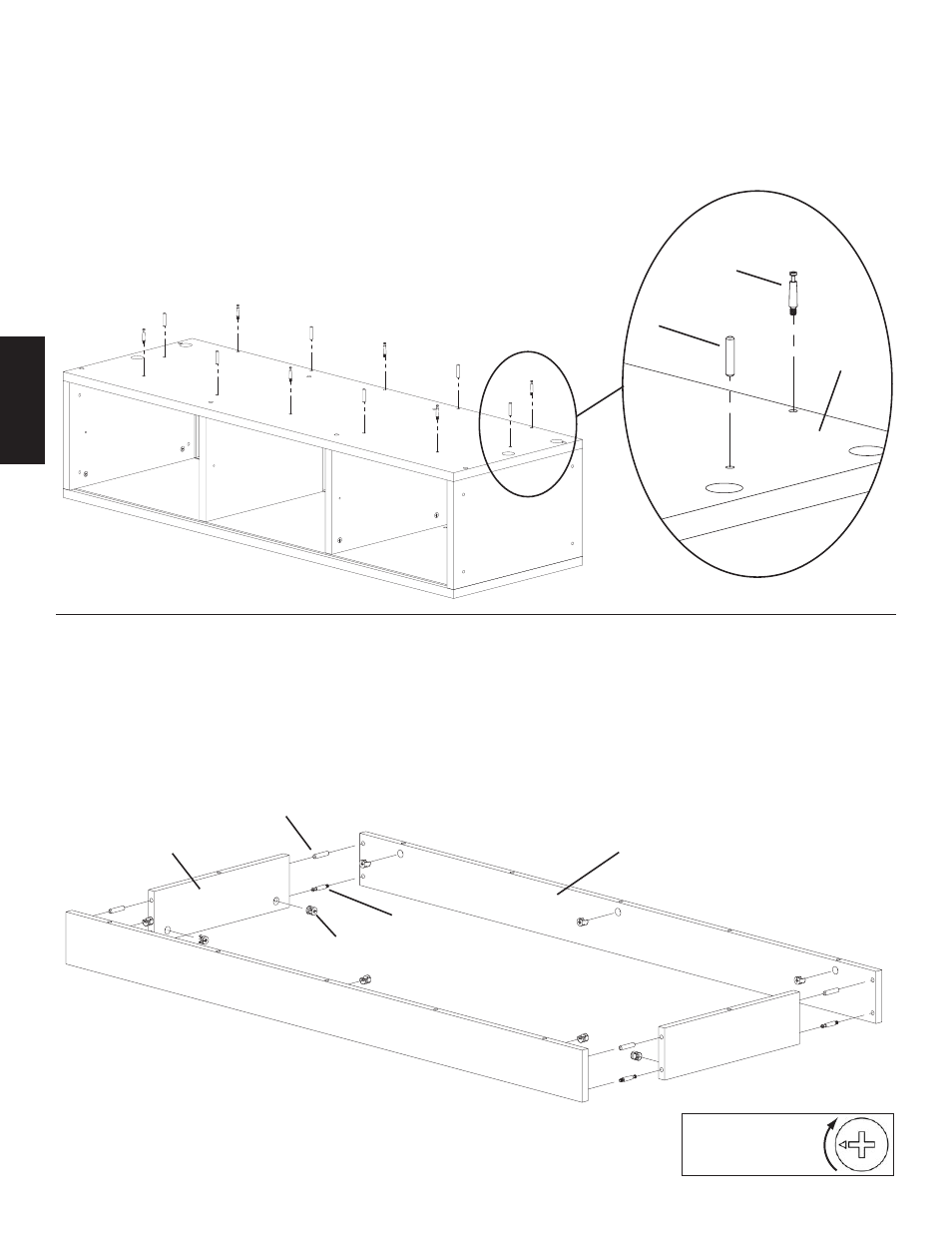

Schritt 7: Vorbereitung des Unterteils
6 Einschraubdübel (b) und 6 Passstifte (c) in das Unterteil (p) wie in der Detailansicht von Abbildung 7 einsetzen. Alle Einschraubdübel
mit einem Kreuzschlitzschraubendreher sorgfältig festziehen.
Detailansicht
b
Abbildung 7
c
p
Schritt 8: Montage des Sockelrahmens
4 Einschraubdübel (b), 4 Passstifte (c) und 10 Hülsen (a) wie in Abbildung 8 einsetzen. Die Einschraubdübel mit einem Kreuzschlitz-
schraubendreher festziehen. Danach die langen Sockelleisten (w) an den kurzen Sockelleisten (x) anbauen. Die 4 Hülsen an den kurzen
Sockelleisten festziehen. Nach der Montage müssen die Leisten ein stabiles Rechteck bilden.
Abbildung 8
c
x w
b
a
DEUTSCH
