注意：カムは必ず時
計回りの方向に回
して締めてください

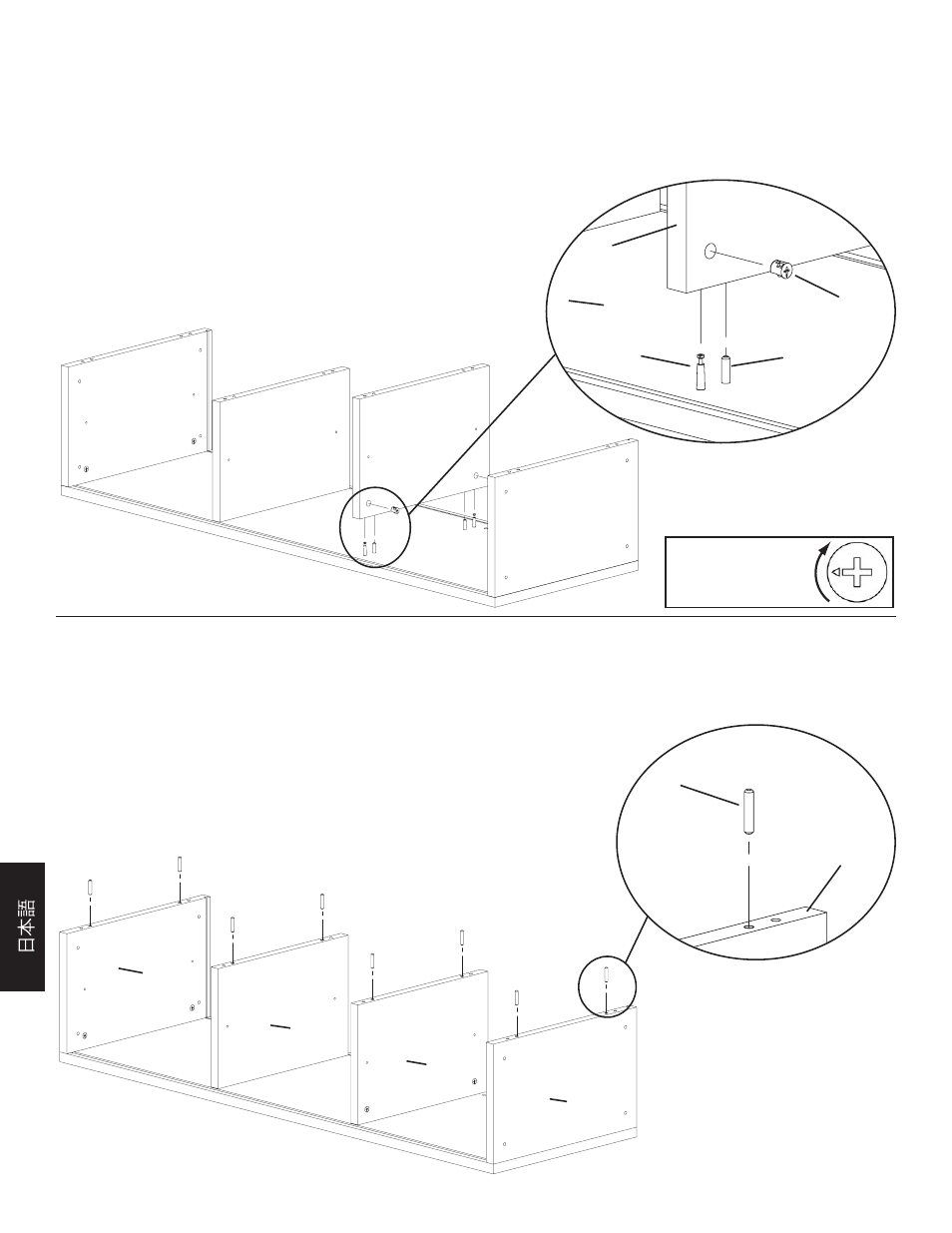

手順 3：仕切板を取り付ける
手順 2 と同じ要領で、カム (a) を仕切板 (q、r) に挿入します。 図 3 の詳細図 のように、ダボ (c) とカムピン (b) の上にきっちり
とかぶさるように仕切板を設置します。 仕切板が溝をふさいでいないことを確認します。 仕切板のカムは、側板の方向を指すよう
にします。 2 枚の仕切板のカムを締め付けます。
詳細図
r
o a
図 3
b c
手順 4：ダボをつける
図 4 の詳細図 のように、8 個のダボ (c) を側板と仕切板 (q、r、s、t) の上面に差し込みます。 ダボが中心に近い方の穴に挿入さ
れていることを確認します。
詳細図
c
図 4
t
s
q
r
t
