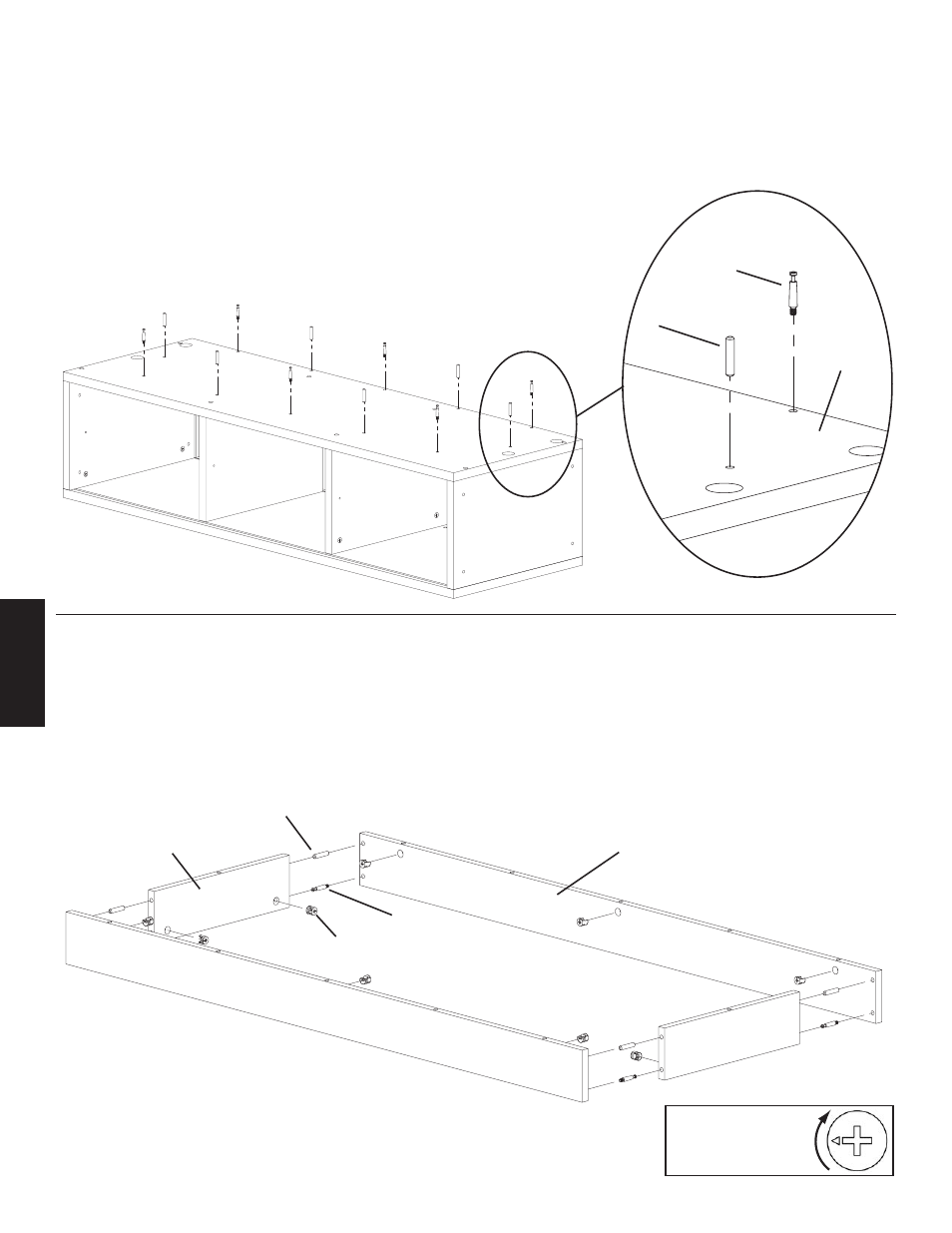

Fase 7: Preparare la parte inferiore
Inserire 6 perni per camma (b) e 6 colonnine (c) nella parte inferiore (p) come mostrato nella Vista dettagliata della Figura 7. Serrare tutti
i perni per camma con un cacciavite Phillips fino a quando non sono serrati.
Vista dettagliata
b
Figura 7
c
p
Fase 8: Base montata
Inserire 4 perni per camma (b), 4 colonnine (c) e 10 camme (a) come mostrato nella Figura 8. Serrare i perni per camma con un cacciavite
Phillips. Quindi, attaccare i binari per base anteriore (w) ai binari per base laterale (x). Procedere serrando le 4 camme sui binari laterali.
Una volta montati, i binari devono formare un rettangolo solido.
Figura 8
c
x w
b
a
Nota: le camme
devono essere serrate
con un movimento
in senso orario
