Hinweis: Die Hülsen
sollten im Uhrzeigersinn
festgezogen werden.

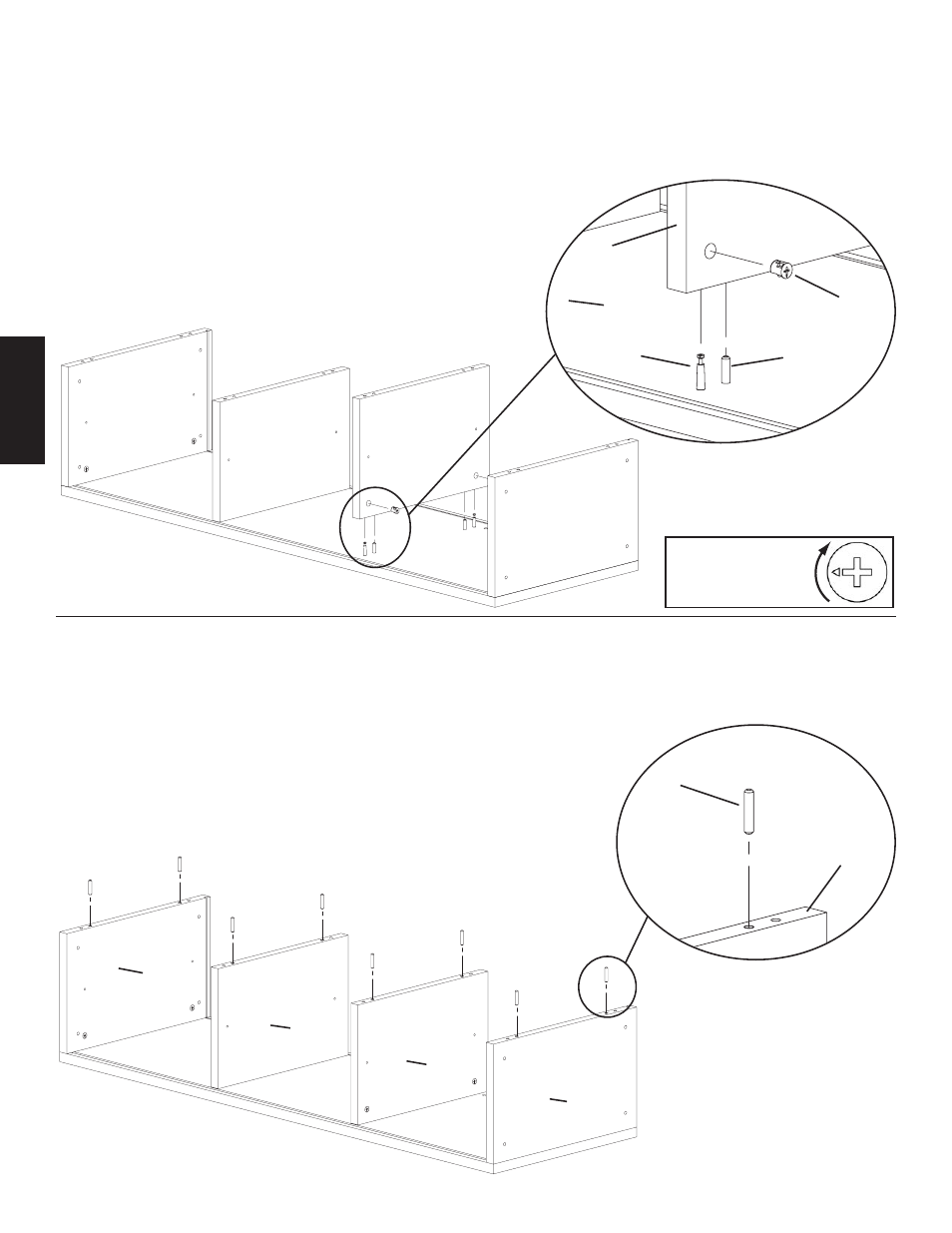

Schritt 3: Hinzufügen der Innenwände
Jede Hülse (a) in die entsprechende Innenwand (q, r), wie in Schritt 2 beschrieben, einsetzen. Die Innenwand so platzieren, dass sie über
die Passstifte (c) und die Einschraubdübel (b) wie in der Detailansicht von Abbildung 3 zeigt. Die Innenwände dürfen den Kanal nicht
blockieren. Die Hülsen der Innenwand sollten zu den Außenwänden zeigen. Jede Hülse an den beiden Innenwänden festziehen.
Detailansicht
r
o a
Abbildung 3
b c
Schritt 4: Hinzufügen der Passstifte
Die 8 Passstifte (c) an der Oberseite der Wände (q, r, s, t) wie in der Detailansicht von Abbildung 4 einsetzen. Sie müssen in die
Bohrungen eingesetzt werden, die nahe an der Mitte liegen.
Detailansicht
c
Abbildung 4
t
s
q
r
t
