注意：カムは必ず時
計回りの方向に回
して締めてください

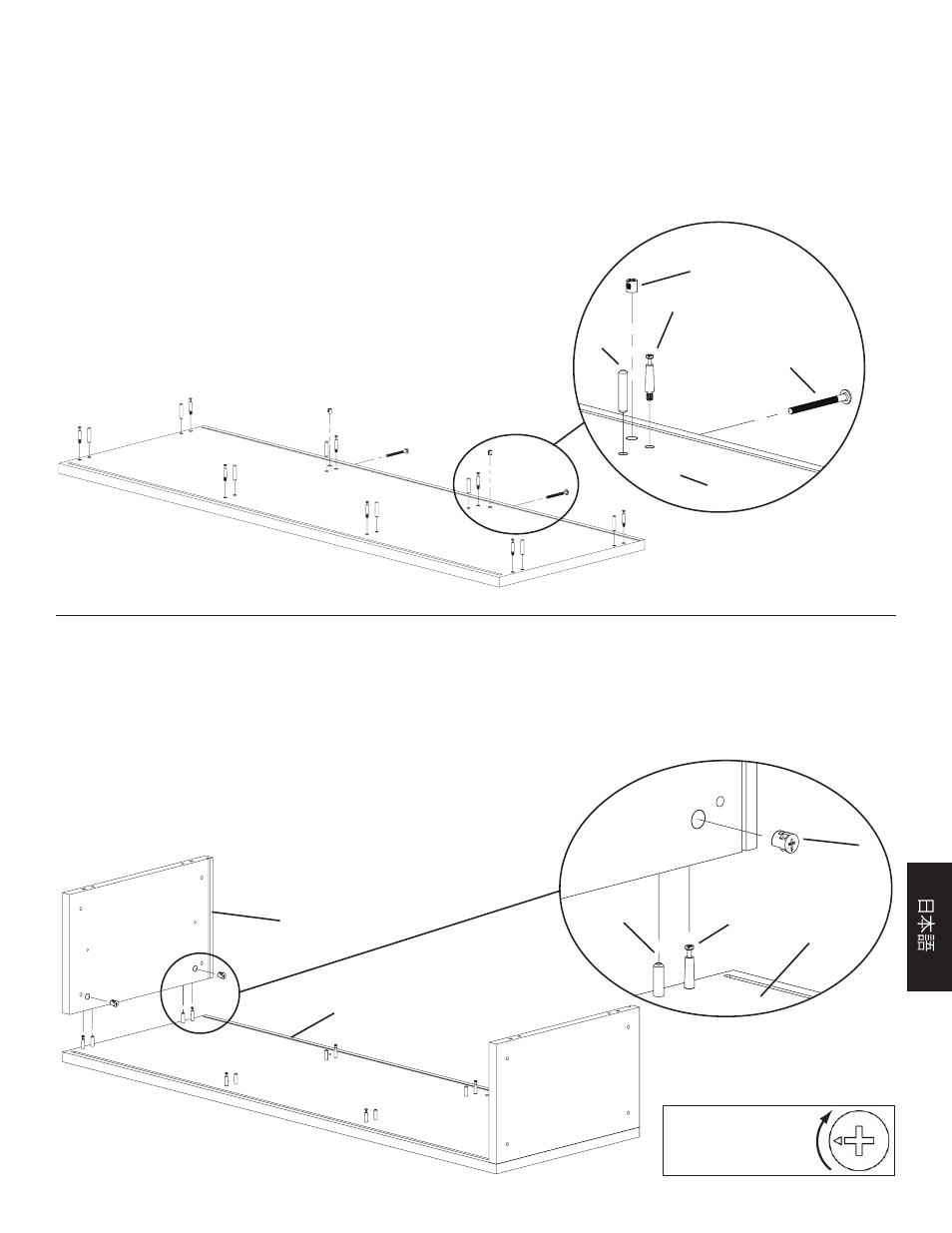

手順 1：天板に金具を取り付ける
天板 (o) を傷つけないように柔らかいものの上に逆さまに置きます。 図 1 のように、カムピン (b) 8 本と ダボ (c) 8 個を天板に
差し込みます。 プラスドライバーでカムピンを締め付けます。 次に、バレルナット (d) の側面の穴が天板の後ろ側にある穴に面する
ようバレルナットの向きを確認します。 図 1 の詳細図 のように、各バレルナットを穴に挿入します。 続いて、図 1 の詳細図に図示
されているように、各バレルナットボルト (e) を天板の後ろ側にある穴に差し込みます。 各バレルナットボルトが 6.4 mm (1/4 in)
ほど天板から突き出すところまでボルトを締めます。
詳細図
d
b
c
e
図 1
o
手順 2：側板を取り付ける
図 2 のように、カム (a) を左右の側板 (s、t) に差し込みます。 詳細図のように、カムの矢印が外側の穴の方向を指していることを
確認します。 左右の側板を天板 (o) に取り付け、ダボ (c) とカムピン (b) が対応する穴にはまっていることを確認します。 天板の
後方にある溝と側板の溝がつながるようにします。 左右の側板のカムを時計回りの方向に締め付けます。
詳細図
a
図 2
溝 c b
o
溝
