注意：カムは必ず時
計回りの方向に回
して締めてください
手順 7：底板に金具を取り付ける

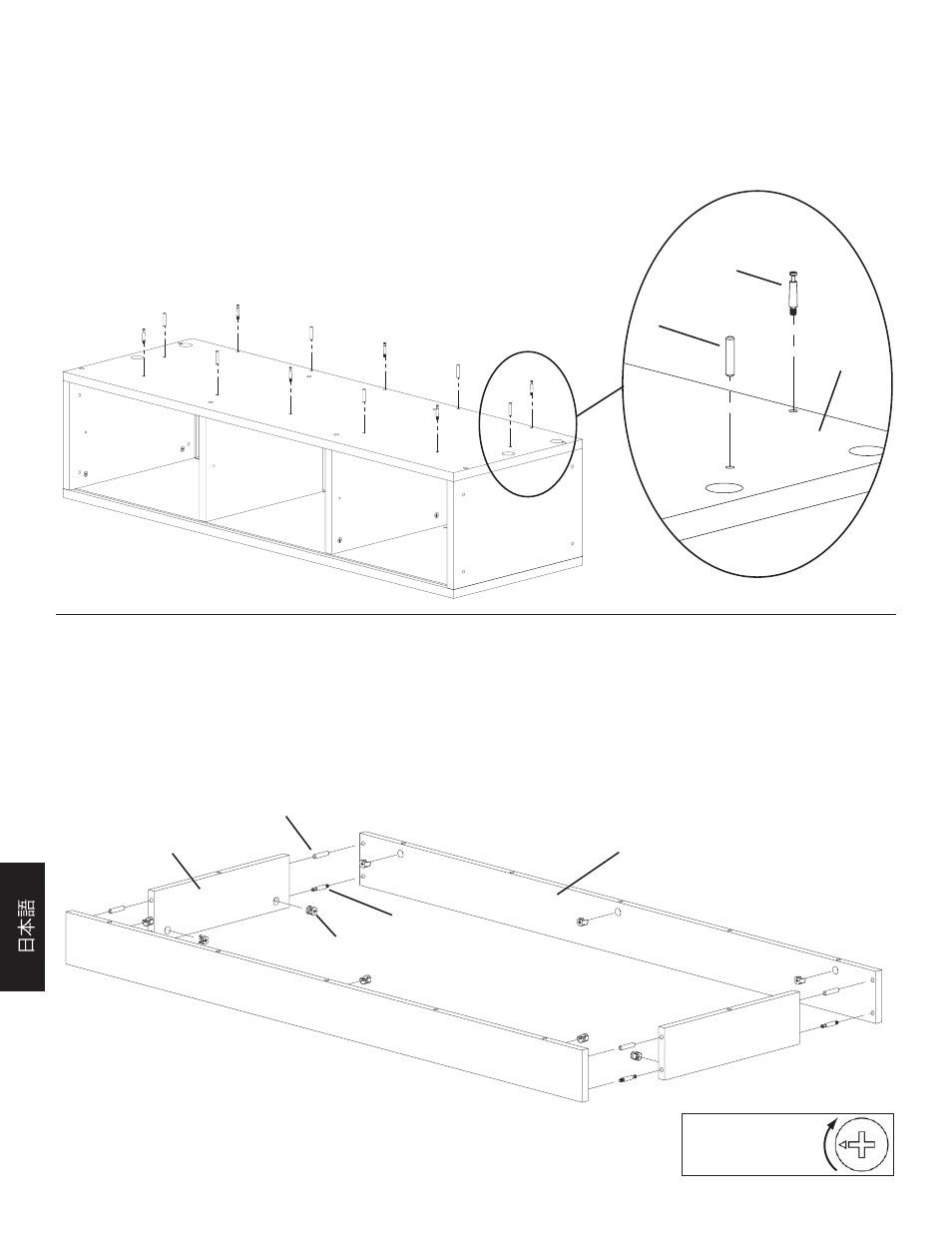

図 7 の詳細図のように、カムピン (b) 6 本と ダボ (c) 6 個を底板 (p) に差し込みます。 カムピンをプラスドライバーでしっかりと
固定します。
詳細図
b
図 7
c
p
手順 8：台輪を組み立てる
図 8 のように、カムピン (b) 4 本、ダボ (c) 4 個、カム (a) 10 個を差し込みます。 カムピンをプラスドライバーで締め付けます。 続
いて、台輪用横木 (前後) (w) を台輪用横木 (左右) (x) に取り付けます。 台輪 (左右) の 4 個のカムを締め付けます。 台輪の横木
を組み立てると直方体になります。
図 8
c
x w
b
a
