ASENNUS
Finnish
–
99

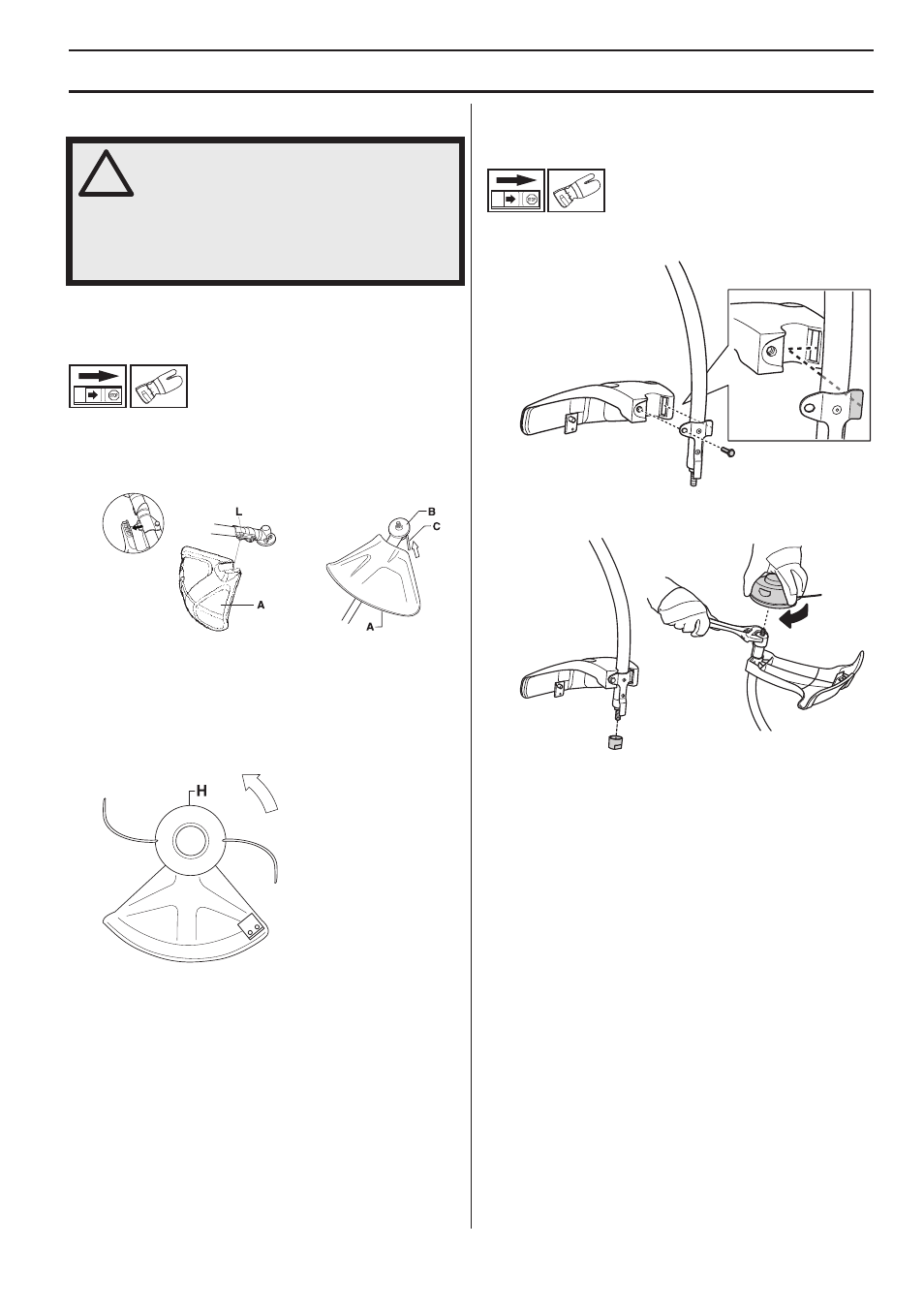

Terälaitteen asennus
Trimmisuojuksen ja trimmipään
asennus (122LD)
•
Asenna trimmisuojus (A) trimmipäällä työskentelyä
varten. Trimmisuojus/yhdistelmäsuojus asetetaan
runkoputken kiinnikkeeseen ja kiinnitetään yhdellä
ruuvilla (L).
•
Asenna vääntiö (B) käyttöakselille.
•
Pyöritä teräakselia, kunnes yksi vääntiön rei’istä tulee
vaihteistokotelon vastaavan reiän kohdalle.
•
Lukitse akseli työntämällä lukkotappi (C) reikään.
•
Kierrä trimmipää/muoviveitset (H) kiinni
pyörimissuunnan vastaiseen suuntaan.
•
Irrotus tapahtuu päinvastaisessa järjestyksessä.
Trimmisuojuksen ja trimmipään
asennus (122C)
•
Asenna suojus kuvan osoittamalla tavalla. Kiristä
kunnolla.
•
Asenna pölysuojus akselille. Mutterin on oltava täysin
pölysuojuksen suojassa.
•
Pidä pölysuojusta paikoillaan jakoavaimella
estääksesi akselia pyörimästä.
•
Kierrä leikkauspää akselille.
!
VAROITUS! Terälaitetta ei saa missään
olosuhteissa käyttää ilman, että
hyväksytty suojus on asennettu. Katso
luku Tekniset tiedot. Jos terään
asennetaan väärä tai viallinen
teräsuojus, se voi aiheuttaa vakavan
tapaturman.
